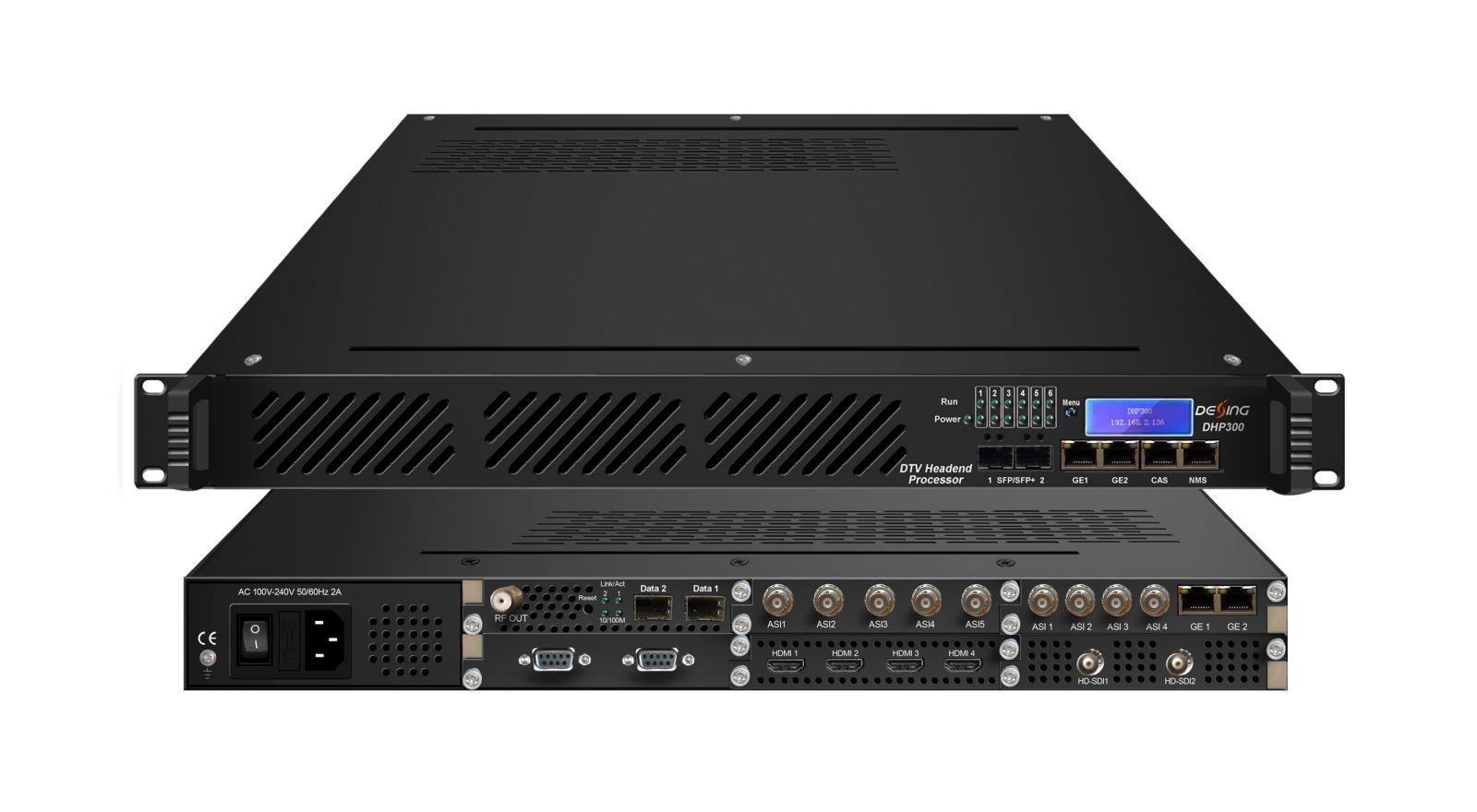

Благодаря своей высокой производительности и низкой стоимости DHP300 особенно подходит для систем CATV
Ключевые

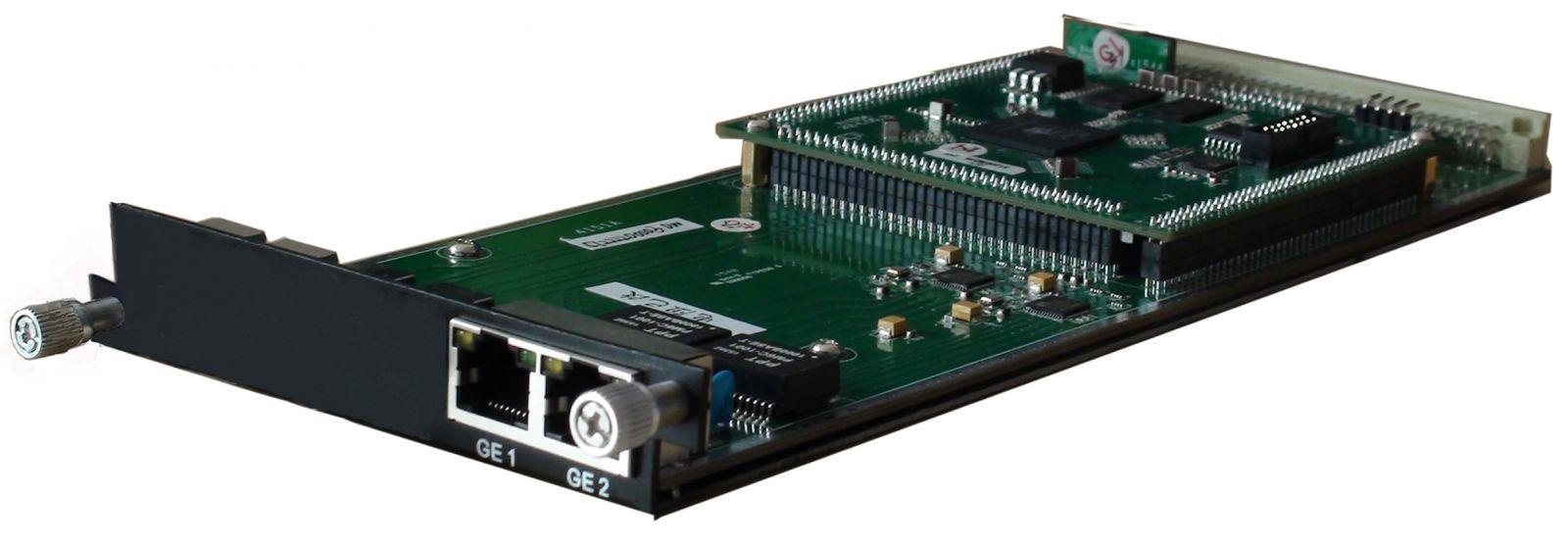

* Поддержка 2 IP-входов/выходов, интерфейс RJ45/SFP, Одноадресная/многоадресная
передача
* Поддержка веб-управления, обновления через веб * Одиночный
Технические характеристики модуля

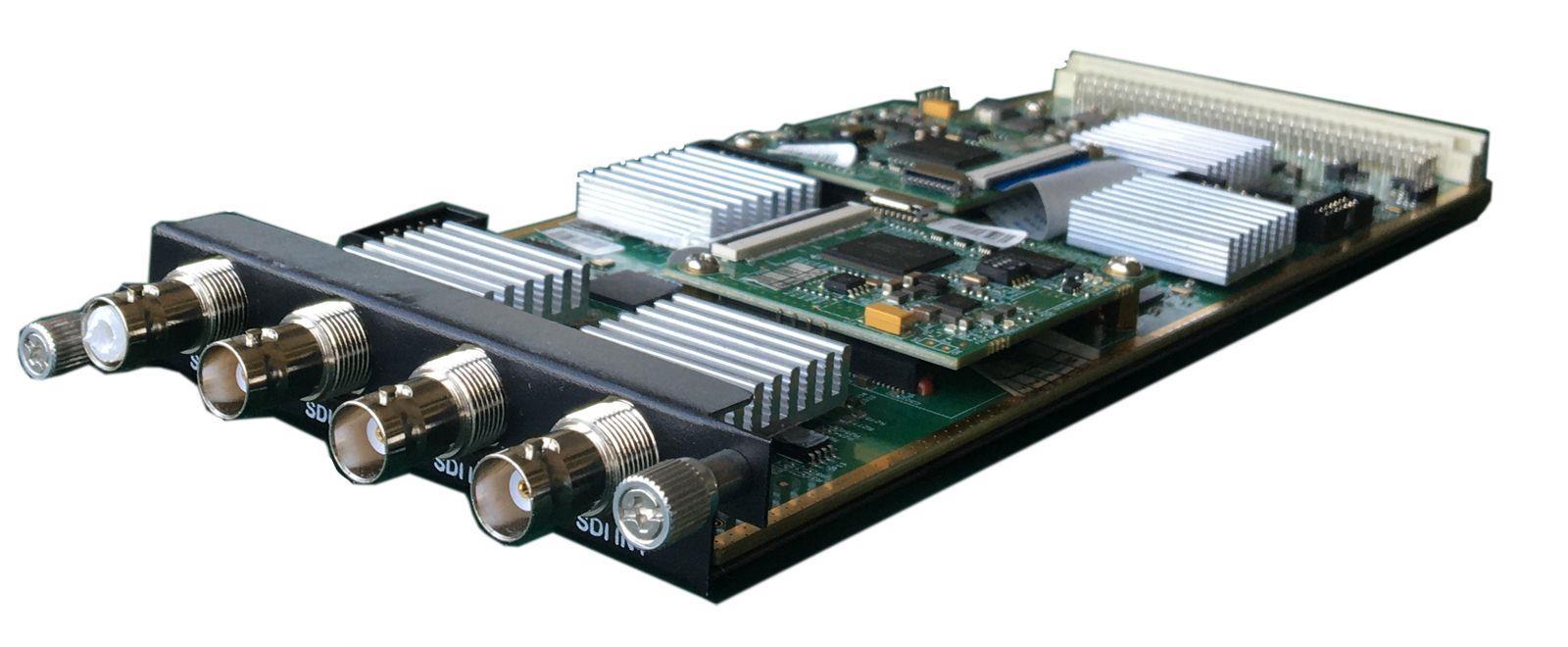

4 Модуль кодирования CVBS/SDI (DX214B)
Технические характеристики модуля:
Вход: 4 CVBS (DB9 на RCA) или 4 SDI (BNC)
Выход: 1MPTS и 4 SPTS выход через UDP/RTP, одноадресная
Кодирование видео:
Формат видео: MPEG-2, MPEG4 AVC/H.264
Формат изображения: PAL, NTSC SD сигнал (только
Разрешение:
Вход: 720*576 -50i
CVBS)
Выход: 720*576/352*288/320*240/320*180/176*144/160*120/160*90-50 Гц
Вход: 720*480 -60i
Выход: 720*480/352*288/320*240/320*180/176*144/160*120/160*90-60 Гц
Управление скоростью: CBR/VBR
Структура Республиканской партии: IPPP, IBPBP, IBBPB, IBBBP
Битрейт видео: 0,5~5 Мбит/с
Кодирование аудио: Формат аудио: MPEG1 Audio Layer 2, LC-AAC, HE-AAC
Частота дискретизации: 48 кГц
Скорость передачи данных: 48/56/64/80/96/112/128/160/192/224/256/320/384 Кбит/с
Поддержка логотипа, подписи, вставки QR-кода

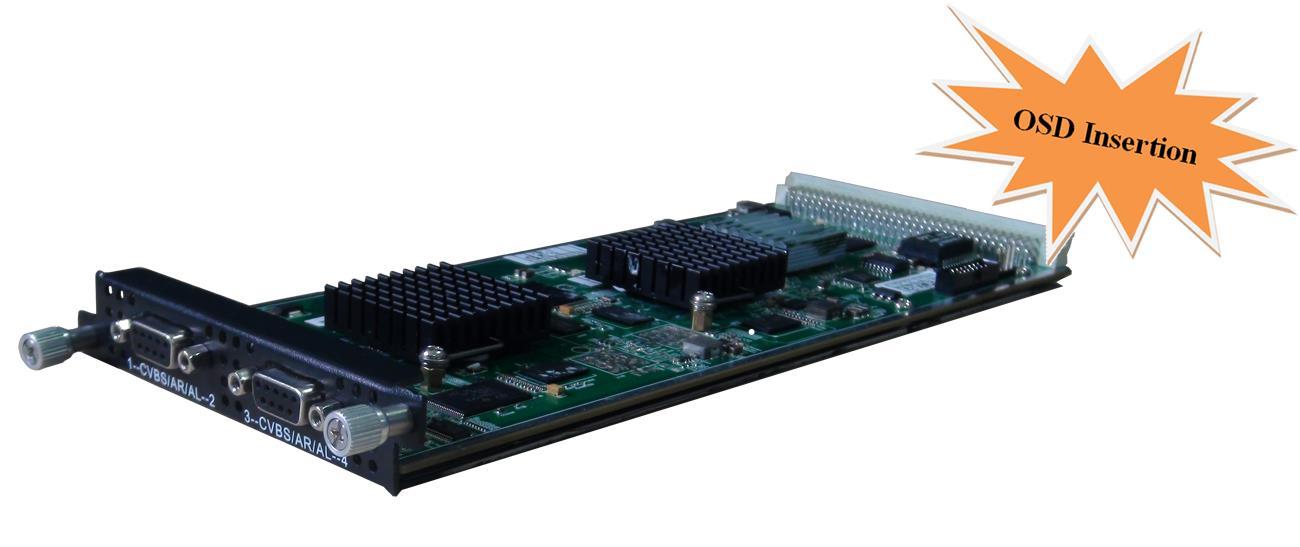

4 Модуль кодирования CVBS (DX214/214A)
Технические характеристики модуля:
Вход: 4 видео CVBS, 4 стереоаудио (DB9 на RCA)
Выход: 1MPTS и 4 SPTS выход через UDP/RTP, одноадресная и многоадресная передача
Кодирование видео:
Формат видео: MPEG-2 (4:2:0)
Формат изображения: PAL, NTSC SD-сигнал
Выходное разрешение: 720×480_60i, 544×480_60i, 352×480_60i, 352×240_60i, 320×240_60i, 176×240_60i, 176×120_60i, 720×576_50i, 704×576_50i, 640×576_50i, 352×288_50i, 320×288_50i, 176×288_50i, 176×144_50i
Структура Республиканской партии: ИП, ИБП, ИББП, ИББП
Скорость передачи видео: 0,1–8 Мбит/с на канал
Поддержка CC (скрытые субтитры)
Кодирование аудио:
Формат аудио: MPEG-1 Layer 2, DD AC3 (2.0)
Частота дискретизации: 48 кГц
Битрейт аудио: 128/192/256/320/384 кбит/с на каждый канал
Поддержка логотипа, подписи, вставки QR-кода (только для DX214A)

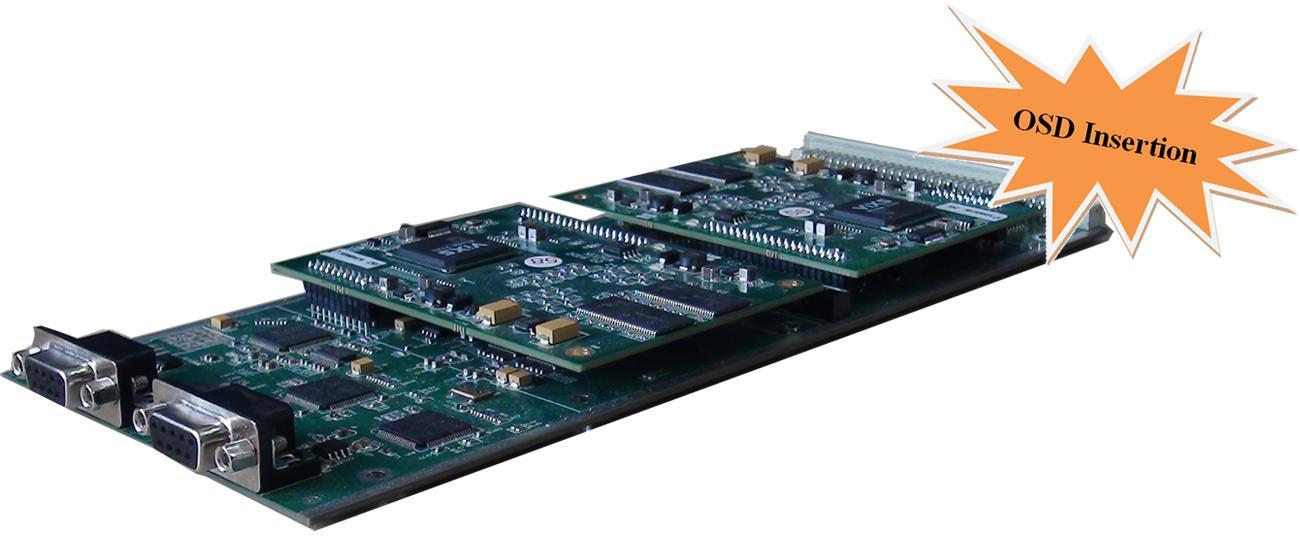

8 Модуль кодирования CVBS (DX218S)
Технические характеристики модуля:
Вход: 8 видео CVBS, 8 стереоаудио (DB15 на RCA) или 8-канальный аналоговый
работы в качестве модуля аудиокодера
Выход: 1 MPTS и 8 SPTS выход через UDP/RTP, одноадресная и многоадресная передача
Кодирование видео:
Формат видео: MPEG4 AVC/H.264
Формат изображения: PAL, NTSC SD-сигнал
Разрешение: 720×576i, 720×480i
Управление скоростью: CBR/VBR
Структура Республиканской партии: ИПП
Скорость передачи видео: 1~7 Мбит/с на каждый канал
Кодирование аудио:
Формат аудио: MPEG-1 Layer 2
Частота дискретизации: 48 кГц
Скорость передачи данных: 64/128/192/224/256/320/384 Кбит/с на каждый канал
Поддержка логотипа, подписи, вставки QR-кода

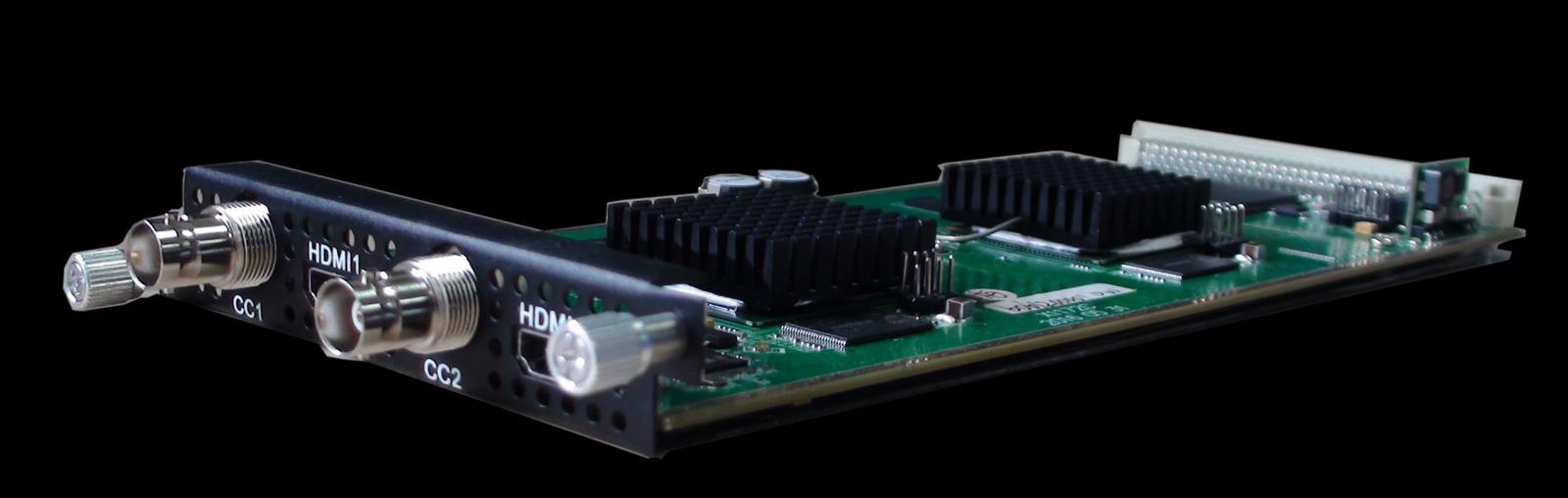

2 модуля кодирования/транскодирования HDMI/SDI (DX202A/DX202A-D)
Технические характеристики модуля:
Вход: 2*HDMI, 2*BNC для входа CC (скрытые субтитры) - (DX202A)

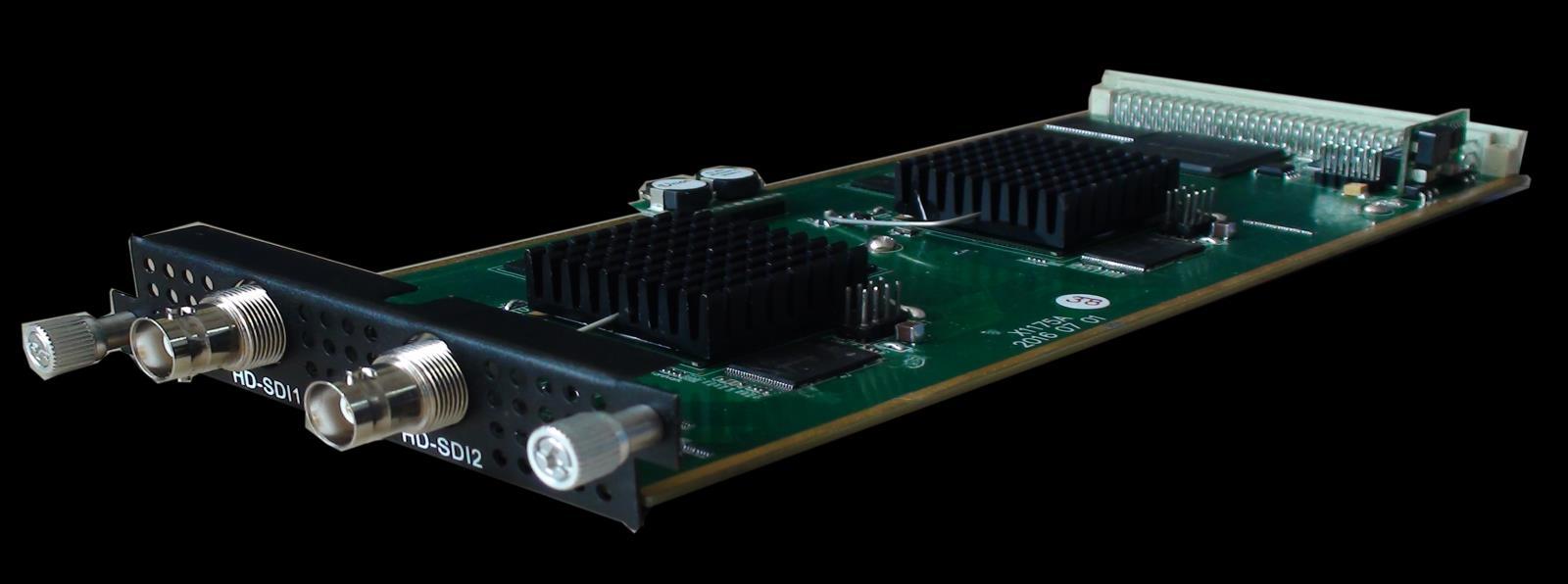

Вход: 2*HD/SD SDI - (DX202A-D)
Выход: 1*MPTS выход через UDP, Unicast/Multicast
Кодирование видео:
Формат видео: MPEG2 и MPEG4 AVC/H.264
Входное разрешение: 1920*1080_60P, 1920*1080_50P, 1920*1080_60i, 1920*1080_50i, 1280*720_60p, 1280*720_50P, 720*480_60i, 720*576_50i
Соотношение сторон: 16:9, 4:3
Битрейт видео: 0,8~19 Мбит/с
Поддержка CC (скрытые субтитры)
Кодирование аудио:
Формат аудио: MPEG1 Layer II, MPEG2-AAC, MPEG4-AAC,
Кодирование Dolby Digital AC3 (2.0) (опционально); сквозная передача AC3 (2.0/5.1)
Частота дискретизации: 48 кГц Аудио битрейт: 64 Кбит/с-320 Кбит/с на каждый канал
Видеотрансляция:
2*MPEG2 HD → 2*MPEG2/H.264 HD; 4*MPEG2 HD → 4*MPEG2/H.264 SD; 2*H.264 HD → 2*MPEG2/H.264 HD; 4*H.264 HD → 4*MPEG2/H.264 SD; 4*MPEG2 SD → 4*MPEG2/H.264 SD; 4*H.264 SD → 4*MPEG2/H.264 SD
Аудио транскодирование: MPEG-1 Layer 2, AC3 (опционально) и AAC любой-в-любой

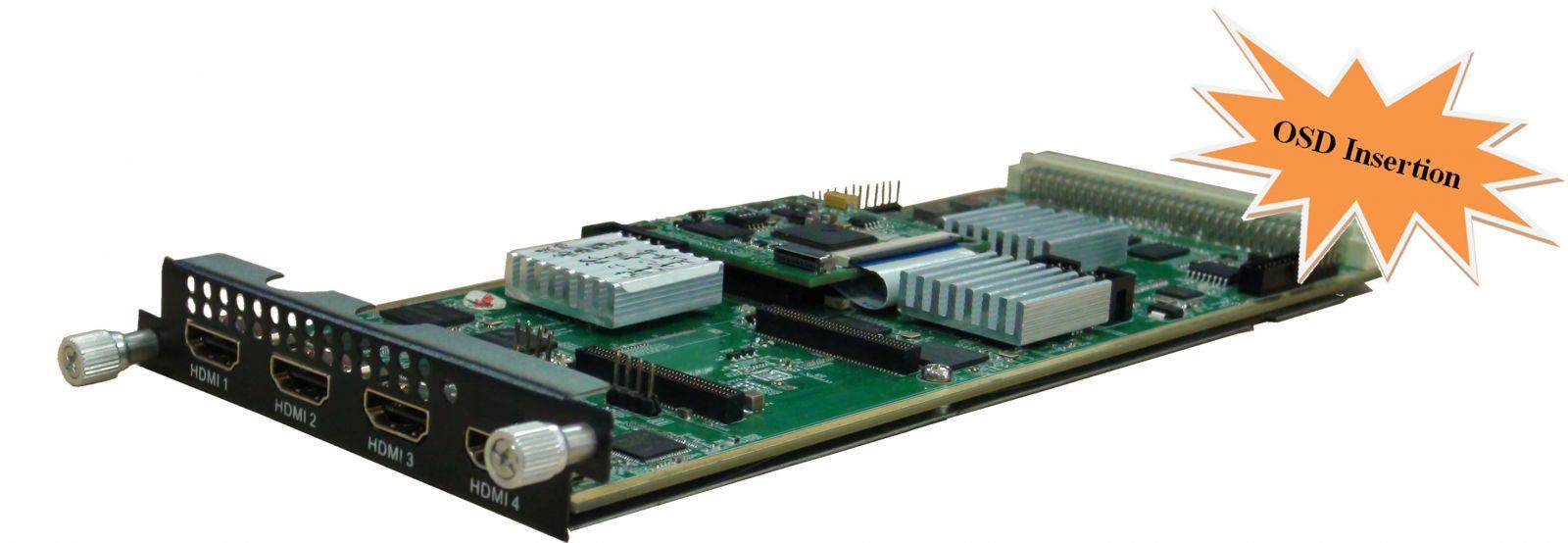

Модуль кодирования 8 HDMI (DX228S)
Технические характеристики модуля:
Вход: 8*HDMI
Вывод: 1*MPTS и 8*SPTS вывод через UDP/RTP/RTSP, Unicast/Multicast
Кодирование видео:
Формат видео: MPEG-4 AVC/H.264
Входное разрешение: 1920×1080_60P, 1920×1080_60i, 1920×1080_50P, 1920×1080_50i,1280×720_60P, 1280×720_50P, 720×576_50i, 720×480_60i,
Выходное разрешение: 1920×1080_30P, 1920×1080_25P, 1280×720_30P, 1280×720_25P, 720×576_25P,720×480_30P,
Структура GOP: IP…P (регулировка P-кадра, без B-кадра)
Скорость передачи видео: 1 Мбит/с~13 Мбит/с на каждый канал
Управление скоростью: CBR/VBR
Кодирование аудио:
Формат аудио: MPEG1 Layer II, LC-AAC, HE-AAC и AC3 Pass through, поддержка регулировки
усиления звука
Частота дискретизации: 48 кГц
Скорость передачи аудиоданных:
MPEG-1 Layer 2: 48/56/64/80/96/112/128/160/192/224/256/320/384 кбит/с
LC-AAC: 48/56/64/80/96/112/128/160/192/224/256/320/384 кбит/с
HE-AAC: 48/56/64/80/96/112/128 кбит/с
Поддержка логотипа, подписи, вставки QR-кода

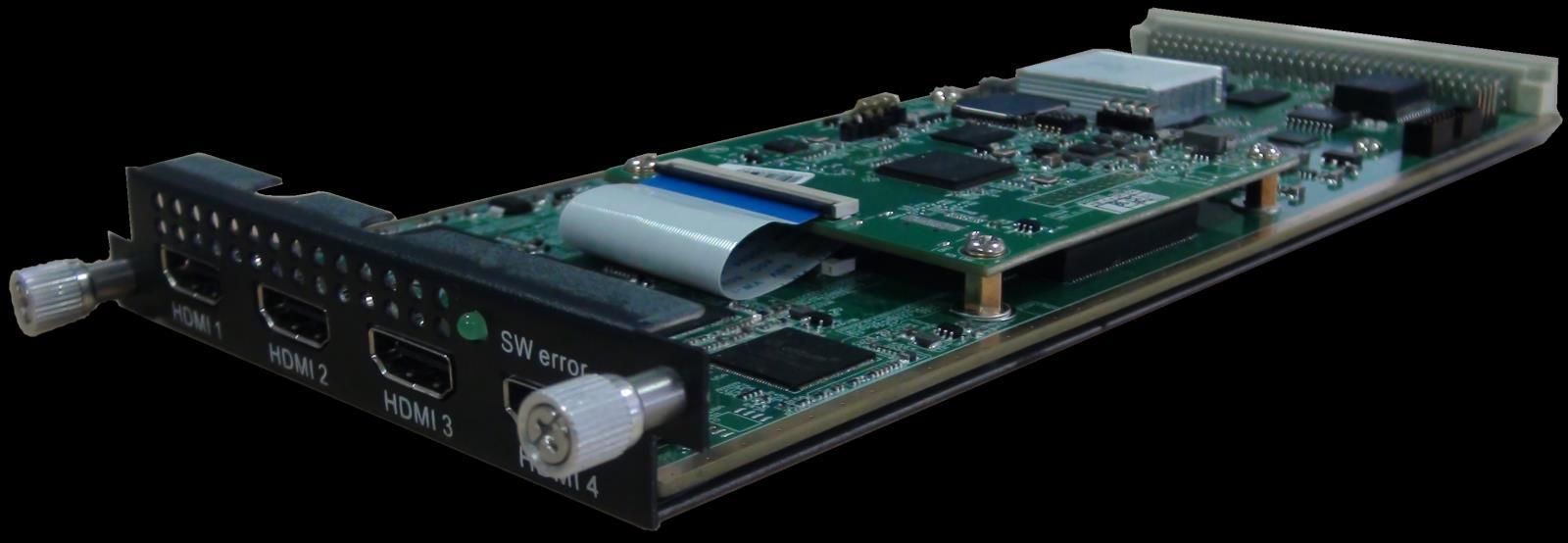

4 Модуль кодирования HDMI/SDI (DX224H/HV)
Технические характеристики модуля:
Вход: 4×HDMI (1.4) /SDI вход, HDCP 1.4
Выход: 1 MPTS и 4 SPTS выход через UDP/RTP/RTSP
Кодирование видео: Формат видео: HEVC/H.265 и MPEG 4 AVC/H.264
Разрешение:
DX224HV Вход
4*1080P-50
4*1080P-60/59.94
Выход HEVC/H.265 MPEG-4 AVC/H.264
4*1080P-50
4*1080P-60, 4*1080P-59.94
4*1080P-25
2*1080P-50
4*1080P-30
4*1080P-29.97
2*1080P-60
2*1080P-59.94
4*1080I-50 4*1080P-50, 4*1080I-50
4*1080I-60/59.94
4*720П-50
4*720П-60/59.94
Вход
4*1080P-50
4*1080P-60/59.94
4*1080I-50
DX224H
4*1080I-60/59.94
4*720П-50
4*720П-60/59.94
Цветность: 4:2:0
4*1080P-25
4*1080P-60, 4*1080P-30
4*720П-50
4*720П-60, 4*720P-59.94
4*1080P-25
2*1080P-50
4*1080I-60
4*1080P-30
2*1080P-60
4*720П-50
4*720П-60
4*720P-59.94
Выход HEVC/H.265 MPEG-4 AVC/H.264
4*1080P-50 4*1080P-50
4*1080P-60, 4*1080P-59.94
4*1080P-50, 4*1080P-25
4*1080P-60, 4*1080P-30
4*720П-50
4*720П-60, 4*720P-59.94
4*1080P-60
4*1080P-59.94
4*1080P-25
4*1080P-50
4*1080I-50
4*1080P-30
4*1080P-60
4*1080I-60
4*720П-50
4*720П-60 4*720P-59.94
Скорость передачи данных (каждый канал): 0,5 Мбит/с~20 Мбит/с (H.265); 4 Мбит/с~20
Мбит/с (H.264)
Управление скоростью: CBR/VBR
Структура Республиканской партии: IBBP, IPPP
Кодирование аудио:
Формат аудио: MPEG-1 Layer 2, LC-AAC, HE-AAC, HE-AAC V2, AC3 Passthrough
Скорость передачи данных (каждый канал):
48 Кбит/с~384 Кбит/с (MPEG-1 Layer 2 и LC-AAC);
24 Кбит/с~128 Кбит/с (HE-AAC); 18 Кбит/с~56 Кбит/с (HE-AAC V2) Частота дискретизации: 48 кГц
Технические характеристики
Вход: 4×SDI/HDMI (1.4) входа, HDCP 1.4
Кодирование видео: Формат видео: HEVC/H.265 и MPEG 4 AVC/H.264
Разрешение: HDMI VI и SDI： Вход
4*1080P-50
4*1080P-60/59.94
4*1080I-50
4*1080I-60/59.94
4*720П-50
4*720П-60/59.94
HEVC/H.265 MPEG-4 AVC/H.264
4*1080P-50
4*1080P-60/59.94
4*1080P-50
4*1080P-60/59.94
4*720П-50
4*720П-60/59.94
2*1080P-50
2*1080P-60/59.94
4*1080I-50
2*1080P-50
4*1080I-60/59.94
2*1080P-60/59.94
4*720П-50
4*720П-60/59.94
HDMI V2: Вход Выход HEVC/H.265 MPEG-4 AVC/H.264
4*2160P_25/30/29.97
4*1080P_50/60/59.94
4*720P_50/60/59.94
2*2160P_25/30/29.97
4*1080P_50/60/59.94
4*720P_50/60/59.94
1*2160P_25/30/29.97
2*1080P_50/60/59.94
4*720P_50/60/59.94
Формат аудио: MPEG-1 Layer 2, LC-AAC, HE-AAC, HE-AAC V2, AC3 Passthrough
Частота дискретизации: 48 кГц Скорость передачи данных (каждый канал):
48 Кбит/с~384 Кбит/с (MPEG-1 Layer 2 и LC-AAC)
24 Кбит/с~128 Кбит/с (HE-AAC), 18 Кбит/с~56 Кбит/с (HE-AAC V2)
Поддержка регулировки усиления звука
Поддержка логотипа и вставки QR-кода

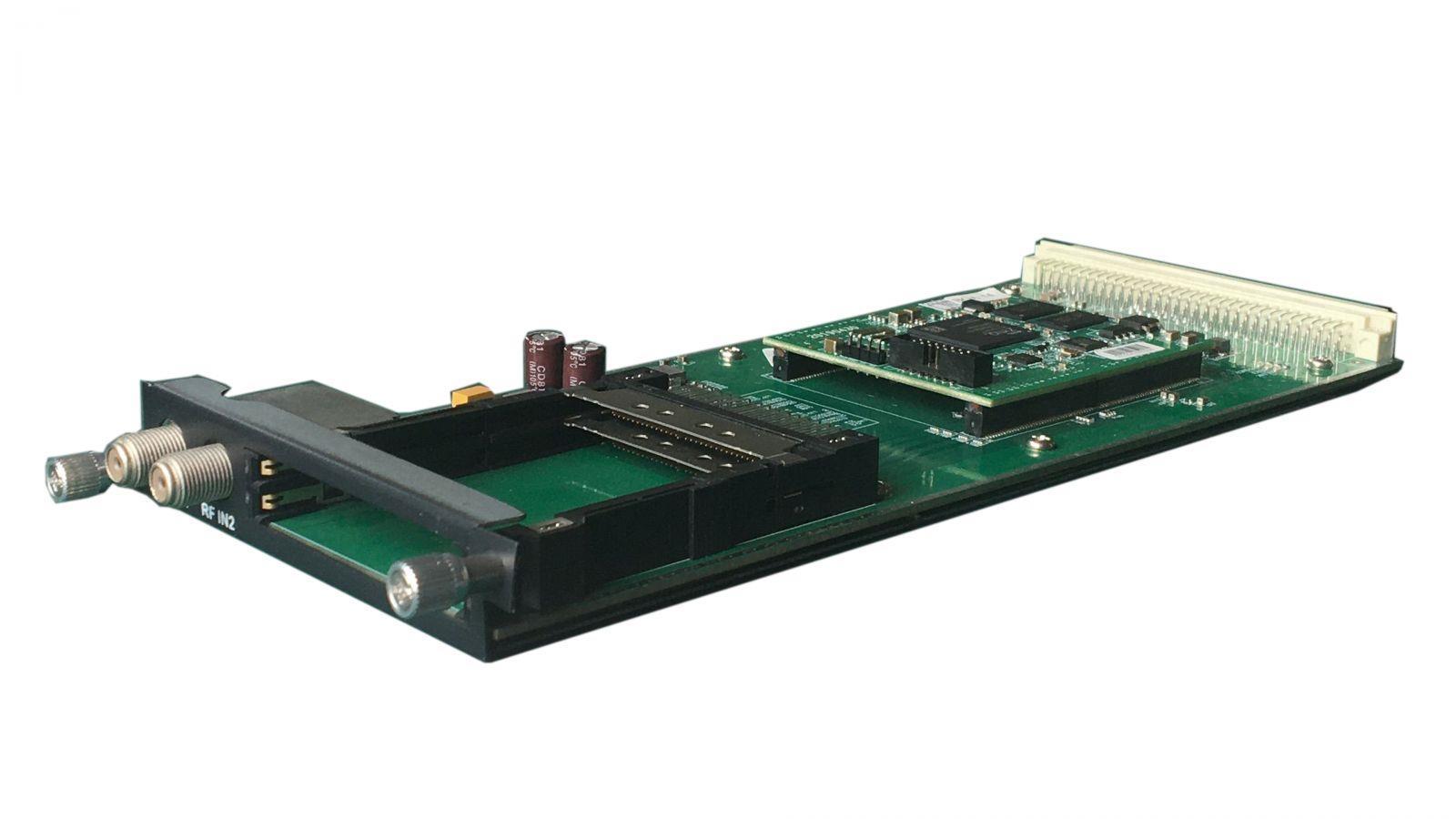

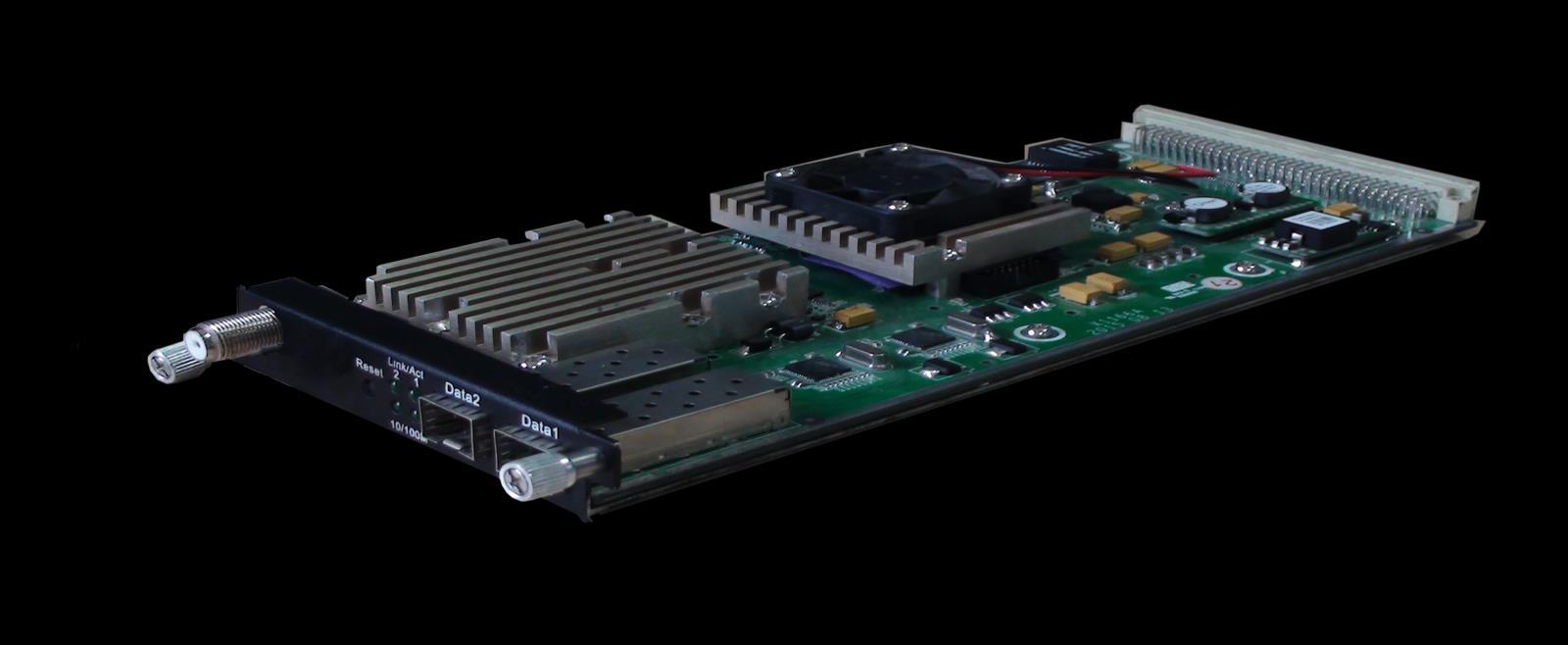

Модуль дескремблирования 2 тюнеров (DX902A)
Вход потока: 2 входа тюнера, тип F, 16 IP-входов из порта данных, UDP/RTP, одноадресная и многоадресная передача, IGMP V2/V3
Потоковая передача: 1 MPTS и 16 SPTS выходов по UDP/RTP/RTSP, Unicast/Multicast
DVB-CI: 2 независимых слота общего интерфейса
Вход тюнера: DVB-S/S2/S2X
Скорость передачи символов: QPSK/8PSK/16APSK 0,5~45 Мбит/с; 8APSK/32APSK: 0,5~40
Мбит/с
Входная частота: 950-2150 МГц
DVB-S:
Созвездие: QPSK
Демодуляция FEC: 1/2, 2/3, 3/4, 5/6, 7/8
DVB-S2:
Созвездие: QPSK/8PSK/16APSK/32APSK
Демодуляция FEC:
QPSK: 1/2, 2/3, 3/4, 5/6, 3/5, 4/5, 8/9, 9/10
8ПСК: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
16АПСК: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
32АПСК: 3/4, 4/5, 5/6, 8/9, 9/10
DVB-S2X:
Созвездие: QPSK/8PSK/8APSK/16APSK/32APSK
Демодуляция FEC:
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20
8ПСК: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10, 23/36, 25/36, 13/18.
8APSK: 5/9-л, 26/45-л
16АПСК: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10,1/2-Л, 8/15-Л, 5/9-Л, 26/45, 3/ 5, 3/5-л, 28/45, 23/36, 2/3-л, 25/36, 13/18, 7/9, 77/90
32АПСК: 3/4, 4/5, 5/6, 8/9, 2/3-Л, 32/45, 11/15, 7/9, 9/10
Поддержка функции Diseqc
Мультиплексирование: Максимальное переназначение PID: 256 выходных PID
Функция: переназначение PID (автоматически или вручную), точная настройка PCR, автоматическое создание таблицы PSI/SI
Дескремблирование:
Количество CAM/CI: 2
Режим BISS: режим 1, режим E; до 120 Мбит/с, 32 ключа BISS

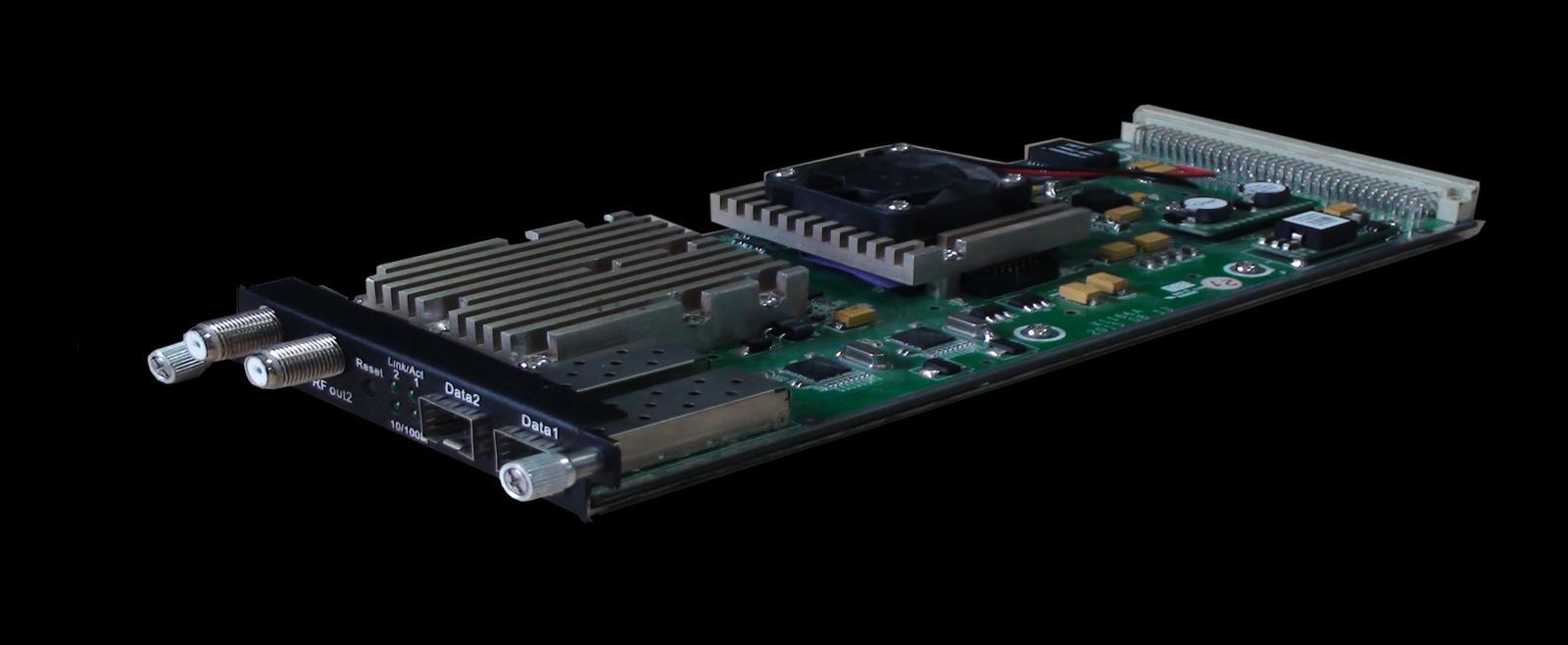

4 FTA-тюнерный модуль (DX904B)
Технические характеристики модуля:
Вход потока: 4 входа тюнера, тип F
Выходной поток: 1 выход MPTS для мультиплексора, 4 выхода MPTS для 4 входов тюнера, проходящих через UDP/RTP/RTSP, одноадресную/многоадресную передачу
Вход тюнера: DVB-S/S2/S2X
Скорость передачи символов: QPSK/8PSK/16APSK 0,5~45 Мбит/с; 8APSK/32APSK: 0,5~40
Мбит/с
Входная частота: 950-2150 МГц
DVB-S:
Созвездие: QPSK
Демодуляция FEC: 1/2, 2/3, 3/4, 5/6, 7/8
DVB-S2:
Созвездие: QPSK/8PSK/16APSK/32APSK
Демодуляция FEC:
QPSK: 1/2, 2/3, 3/4, 5/6, 3/5, 4/5, 8/9, 9/10
8ПСК: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
16АПСК: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
32АПСК: 3/4, 4/5, 5/6, 8/9, 9/10
DVB-S2X:
Созвездие: QPSK/8PSK/8APSK/16APSK/32APSK
Демодуляция FEC:
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20
8ПСК: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10, 23/36, 25/36, 13/18.
8APSK: 5/9-л, 26/45-л
16АПСК: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10,1/2-Л, 8/15-Л, 5/9-Л, 26/45, 3/ 5, 3/5-л, 28/45, 23/36, 2/3-л, 25/36, 13/18, 7/9, 77/90
32АПСК: 3/4, 4/5, 5/6, 8/9, 2/3-Л, 32/45, 11/15, 7/9, 9/10
Поддержка функции Diseqc
Мультиплексирование:
Максимальное количество управляющих PID: 256
Функция: переназначение ПИД (автоматически/вручную), точная настройка ПЦР, сквозной
ПИД
Дескремблирование:
Режим BISS: режим 1, режим E; до 120 Мбит/с, 32 ключа BISS

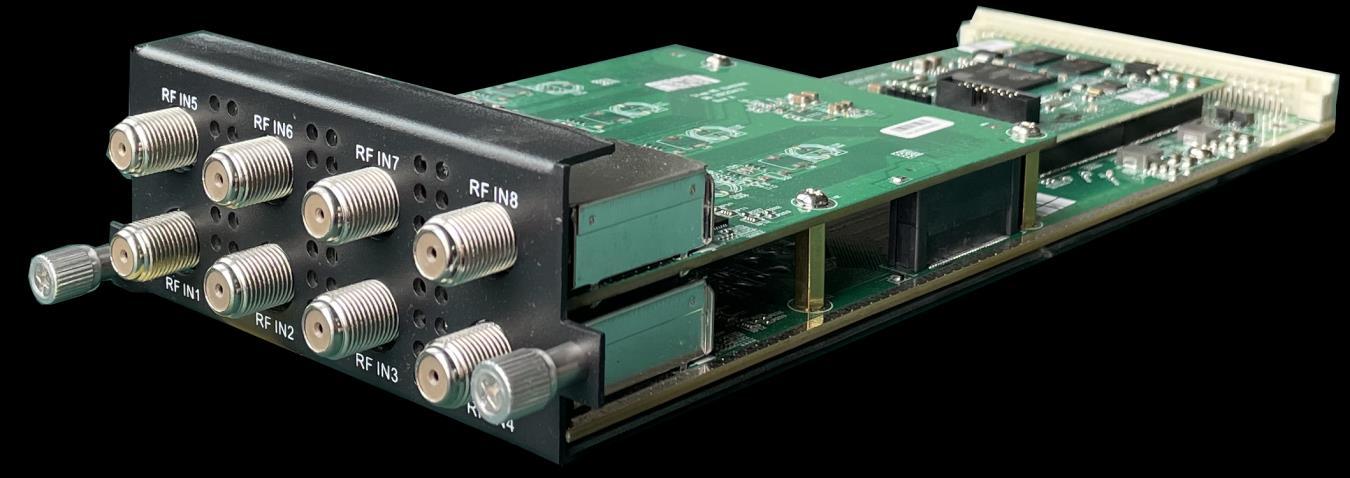

Модуль тюнера 8 FTA (DX908)
Вход для потоковой передачи: 4/8 Вход тюнера, тип F,
Потоковая передача: 8 MPTS-выходов для 8 входов тюнера или 2 MPTS-выхода после
мультиплексирования или 512 SPTS-выхода через UDP/RTP/RTSP, одноадресная/многоадресная передача
Вход тюнера: DVB-S/S2/S2X
Скорость передачи символов: QPSK/8PSK/16APSK 0,5~45 Мбит/с; 8APSK/32APSK: 0,5~40
Мбит/с
Входная частота: 950-2150 МГц
DVB-S
Созвездие: QPSK
Демодуляция FEC: 1/2, 2/3, 3/4, 5/6, 7/8
DVB-S2
Созвездие: QPSK/8PSK/16APSK/32APSK
Демодуляция FEC:
QPSK: 1/2, 2/3, 3/4, 5/6, 3/5, 4/5, 8/9, 9/10
8ПСК: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
16АПСК: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
32АПСК: 3/4, 4/5, 5/6, 8/9, 9/10
DVB-S2X
Созвездие: QPSK/8PSK/8APSK/16APSK/32APSK
Демодуляция FEC:
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20
8ПСК: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10, 23/36, 25/36, 13/18.
8APSK: 5/9-л, 26/45-л
16АПСК: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10,1/2-Л, 8/15-Л, 5/9-Л, 26/45, 3/5, 3/5-Л, 28/45, 23/36, 2/3-Л, 25/36, 13/18, 7/9, 77/90
32АПСК: 3/4, 4/5, 5/6, 8/9, 2/3-Л, 32/45, 11/15, 7/9, 9/10
Поддержка функции Diseqc
Мультиплексирование: Максимальное переназначение PID: 256 выходных PID Функция: переназначение PID (автоматически или вручную), точная настройка PCR, автоматическое создание таблицы PSI/SI
Дескремблирование: Режим BISS: режим 1, режим E; до 120 Мбит/с, 32 ключа BISS
Модуль дескремблирования 4 частот (DX942A)
Входной поток: 4 входа
IP (UDP/RTP) из
Потоковая передача: 1 MPTS и 16 SPTS на
DVB-CI: 2 независимых слота общего интерфейса
по UDP и RTP/RTSP, Unicast/Multicast
Вход тюнера: DVB-C (J.83 A/C)/J.83B/ DVB-T/DVB-T2/ISDB-T переключаемый
Стандарт: DVB-C (J.83 A/C); J.83B
Входная частота: 60 МГц~890 МГц
Скорость передачи символов: 1000~9000 Кбит/с
Созвездие: 16/32/64/128/256 QAM; 64/256 QAM для J.83B
Стандарт: DVB-T/T2
Частота на входе: 60 МГц~890 МГц Пропускная способность: 5/6/7/8M пропускной способности
Индекс PLP: 0~255 для DVB-T2
Стандарт: ISDB-T Входная частота: 60-890 МГц
Мультиплексирование: Максимальное переназначение PID: 256 выходных PID
PSI/SI
Дескремблирование: Количество CAM/CI: 2
Режим BISS: режим 1, режим E; до 120
32
Модуль дескремблирования 8 частот (DX928)
BISS
Вход для потоковой передачи: 8 входов тюнера, тип F
Потоковая передача: 8 MPTS-выходов для 8 входов тюнера или 2 MPTS-выхода после мультиплексирования или 512 SPTS-выхода через UDP/RTP/RTSP, одноадресная/многоадресная передача
Вход тюнера: DVB-C (J.83 A/C)/J.83B/ DVB-T/DVB-T2/ISDB-T переключаемый
Стандарт: DVB-C (J.83 A/C); J.83B
Входная частота: 60 МГц~890 МГц
Скорость передачи символов: 1000~9000 Кбит/с
Созвездие: 16/32/64/128/256 QAM; 64/256 QAM для J.83B
Стандарт: DVB-T/T2
Частота на входе: 60 МГц~890 МГц
Пропускная способность: 5/6/7/8M пропускной способности
Индекс PLP: 0~255 для DVB-T2
Стандарт: ISDB-T
Входная частота: 60-890 МГц
Мультиплексирование: Максимальное переназначение PID: 256 выходных PID
таблицы PSI/SI
Дескремблирование: Режим BISS: режим 1, режим E; до 120 Мбит/с, 32 ключа BISS

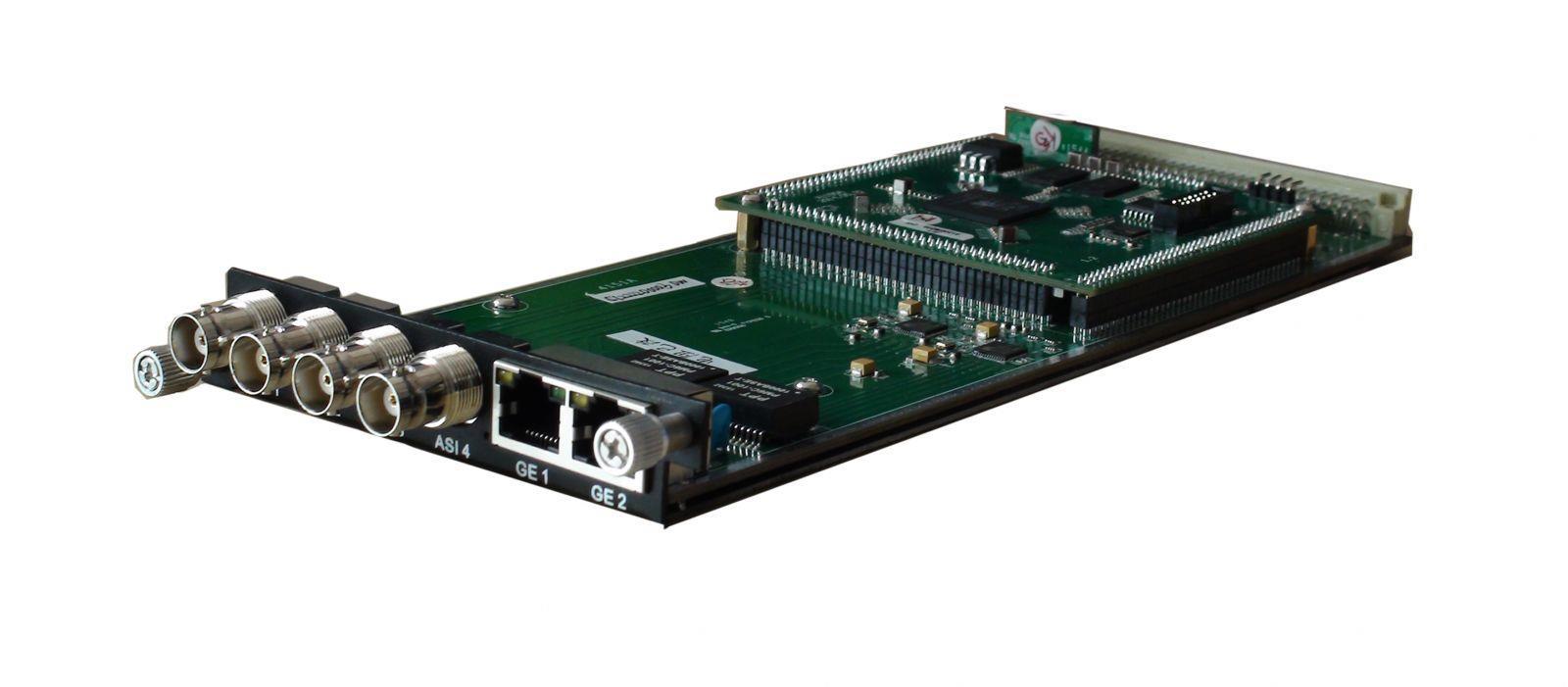

4 Модуль мультиплексирования ASI/IP (DX504)
Технические характеристики модуля: Входы/выходы ASI: 4 двунаправленных ASI, BNC 75 Ом (вход или
вручную)
Входы/выходы IP: 2 порта GE в модуле (самоадаптация 100/1000 Мбит/с) и шасси DHP300 (порты данных или другие модули)
Ремультиплексирование: переназначение PID, коррекция PCR, автоматическое создание таблицы PSI/SI
Входящий поток: максимум 4 входа ASI, 768 входов IP по UDP/RTP (256 входов IP через GE1, GE2 в модуле и шасси DHP300 соответственно) Выходной поток: максимум 4 выхода ASI, 4 выхода MPTS по UDP/RTP через GE1, GE2 в модуле и через шасси DHP300
5 Модуль мультиплексирования ASI (DX505)
Технические характеристики модуля: Входы/выходы ASI: 5 двунаправленных ASI, BNC 75 Ом (вход или выход настраивается вручную)
IP-входы/выходы: шасси DHP300 (порты данных или другие модули)
Потоковая передача: максимум 5 входов ASI, 256 входов IP по UDP/RTP через шасси DHP300
Ремультиплексирование: переназначение PID, коррекция PCR, автоматическое создание таблицы PSI/SI
Выходной поток: максимум 5 выходов ASI, 5 выходов MPTS по UDP/RTP через шасси DHP300
Модуль IP-мультиплексирования (DX506)
Технические характеристики модуля: Вход IP: вход 512 SPTS или MPTS по UDP, RTP, одноадресная и многоадресная
порт Ethernet GE1 (100/1000M)
Ремультиплексирование: переназначение PID, коррекция PCR, автоматическое создание таблицы PSI/SI
Потоковая передача: вывод 512 SPTS по UDP, RTP, одноадресной и многоадресной передаче через порт Ethernet GE2 (100/1000M)
ASI/IP Mux- Scrambler (DX514)
Технические характеристики модуля: Входы/выходы ASI: 4 двунаправленных ASI, BNC 75 Ом IP-входы/выходы: 2 порта Ethernet (100/1000M)
Входной разъем потока Ремультиплексирование: переназначение PID, коррекция PCR, автоматическое создание таблицы PSI/SI
Входной поток: максимум 4 входа ASI, 32 входа IP на канал по UDP/RTP
Выходной поток: максимум 4 выхода ASI, 4 выхода IP (MPTS) по UDP/RTP/RTSP
Скремблирование:
Максимальное количество CA симулкрипта: 4
Стандарт: ETR289, ETSI 101 197, ETSI 103 197.
Подключение: Локальное/удалённое подключение
Модуль коммутатора ASI TS (DX515)
Технические характеристики
Вход: 3 ASI
Выход: 2 выхода ASI (выход
входного потока)
Пакет TS: 188/204
Режим переключения: вручную/автоматически
Поддержка мониторинга
синхронизации)
Поддержка
Поддержка переключения обратно
Модуль модуляции 16/32 QAM (DX316/DX332)
Технические характеристики модуля:
Ввод данных: 512*3 IP-входа по UDP/RTP с 2 портов GE (RJ45/SFP) и внутренней платы
потокового коннектора, одноадресная/многоадресная передача
Вывод данных: 16 или 32 IP-вывода по UDP/RTP/RTSP, одноадресная/многоадресная
передача, 2 порта GE (RJ45/SFP)
Скорость передачи: макс. 840 Мбит/с/порт GE
Выход РЧ (тип F): 16/32 канала мультиплексирования, скремблирования и модуляции.
Мультиплексирование:
Максимальное переназначение PID: 256 выходных PID на канал Функция: переназначение PID (автоматически или вручную), точная настройка PCR, автоматическое создание таблицы PSI/SI
Скремблирование:
Максимальное количество CA симулкрипта: 6
Стандарт: ETR289, ETSI 101 197, ETSI 103 197.
Подключение: Локальное/удалённое подключение
Модуляция:
Стандарт: EN300 429/ITU-T J.83A/B/C MER: ≥40 дБ
Частота радиочастот: 50~960 МГц, шаг 1 кГц
Уровень выходного сигнала RF: -20~+10 дБм (87~117 дБмкВ), шаг 0,1 дБ для всех несущих Скорость передачи символов: 3600~7200 Кбит/с, шаг 1 Кбит/с
5057Ksps (J.83B, 64QAM), 5361Ksps (J.83B, 256QAM)
Созвездие/Пропускная способность: J.83A: 16/32/64/128/256QAM, 8M
J.83B/C: 64/256QAM, 6M
Выход DX316: 16 выходов несмежных несущих в полосе пропускания 192M
Выход DX332: 32 выхода несмежных несущих в полосе пропускания 384M
Модуль модуляции 48 QAM (DX348D)
Технические характеристики модуля:
Ввод данных: 512*3 IP-входа по UDP/RTP с 2 портов GE (RJ45/SFP) и внутренней платы
потокового коннектора, одноадресная/многоадресная передача
Вывод данных: 48 IP-выводов по UDP/RTP/RTSP, одноадресная/многоадресная передача, 2 порта GE (RJ45/SFP), GE1 для IP № 1–24, GE2 для IP № 25–48
Скорость передачи: макс. 840 Мбит/с/порт GE
Мультиплексирование:
Максимальное переназначение PID: 256 выходных PID на канал
Функция: переназначение PID (автоматически или вручную), точная настройка PCR, автоматическое создание таблицы PSI/SI
Скремблирование:
Максимальное количество CA симулкрипта: 6
Стандарт: ETR289, ETSI 101 197, ETSI 103 197.
Подключение: Локальное/удалённое подключение
Модуляция: Стандарт: EN300 429/ITU-T J.83A/B/C MER: ≥40 дБ
Частота радиочастот: 50~960 МГц, шаг 1 кГц
Уровень выходного сигнала RF: -20~+10
Скорость передачи символов: 3600~7200 Кбит/с, шаг 1 Кбит/с
5057Ksps (J.83B, 64QAM), 5361Ksps (J.83B, 256QAM)
Созвездие/Пропускная способность: J.83A: 16/32/64/128/256QAM, 8M
J.83B/C: 64/256QAM, 6M
Выход ВЧ: 2 выходных порта типа F для 48 несмежных несущих, 75 Ом
Несущие 1~24 через RF1, 25~48 через RF2, каждый RF поддерживает полосу пропускания 384M
Модуль модуляции 8/16 ISDB-Tb (DX306I)
Технические характеристики модуля:
Ввод данных: 512*3 IP-входа по UDP/RTP с 2 портов GE (RJ45/SFP) и внутренней платы
потокового коннектора, одноадресная/многоадресная передача
Вывод данных: 8/16 IP-вывод по UDP/RTP/RTSP, одноадресная/многоадресная передача, 2
порта GE (RJ45/SFP)
Скорость передачи: макс. 840 Мбит/с/порт GE
Выход ВЧ (тип F): 8/16 каналов мультиплексирования и модуляции.
Мультиплексирование: Максимальное переназначение PID: 256 входов на канал
Функция: переназначение PID (автоматически или вручную), точная настройка PCR, автоматическое создание таблицы PSI/SI
Модуляция: Стандарт: ARIB STD-B31
Пропускная способность: 6M
Созвездие: QPSK, 16QAM, 64QAM
Защитный интервал: 1/32, 1/16, 1/8, 1/4
Режим передачи: 2K, 4K, 8K
Скорость кода: 1/2, 2/3, 3/4, 5/6, 7/8
Руководство по заказу:
DX306i-8: 8 несмежных выходов несущих ISDB-T + 8 выходов IP MPTS
192M
DX306i-16: 16 несмежных выходов несущих ISDB-T + 16 выходов IP MPTS
Модуль модуляции DVB-T 8/16 (DX308T)
Технические характеристики модуля:
Ввод данных: 512*3 IP-входа по UDP/RTP с 2 портов GE (RJ45/SFP) и внутренней платы
потокового коннектора, одноадресная/многоадресная передача
Вывод данных: 8/16 IP-вывод по UDP/RTP/RTSP, одноадресная/многоадресная передача, 2 порта GE (RJ45/SFP)
Скорость передачи: макс. 840 Мбит/с/порт GE
Мультиплексирование: Количество каналов: 8/16 каналов мультиплексирования
Максимальное переназначение PID: 256 входов на канал
Функция: переназначение PID (автоматически или вручную), точная настройка PCR, автоматическое создание таблицы PSI/SI
Модуляция:
Стандарт: ETSI EN300 744 MER: ≥40 дБ
Частота радиочастот: 50~960 МГц, шаг 1 кГц Созвездие: QPSK/16QAM/64QAM
трансляции: 2K/4K/8K FEC: 1/2, 2/3, 3/4, 5/6, 7/8
6/7/8
выходного сигнала RF: -20~+10
(тип F): 8/16
Руководство по заказу: DX308T-8: 8 несмежных выходов несущих DVB-T + 8 выходов IP MPTS DX308T-16: 16 выходов несмежных несущих DVB-T + 16 выходов IP MPTS
8 ATSC Модулирующий модуль (DX308AT)
Технические характеристики модуля: Ввод данных: 512*3 IP-входа по UDP/RTP с 2 портов GE (RJ45/SFP) и внутренней платы
потокового коннектора, одноадресная/многоадресная передача Вывод данных: 8 выходов IP по UDP/RTP/RTSP, одноадресная/многоадресная передача, 2 порта GE (RJ45/SFP)
Скорость передачи: макс. 840 Мбит/с/порт GE
Мультиплексирование: Количество каналов: 8 каналов мультиплексирования
Максимальное переназначение PID: 256 входов на канал
Функция: переназначение PID (автоматически или вручную), точная настройка PCR,
автоматическое создание таблицы PSI/SI
Модуляция:
Стандарт: ATSC A/53 MER: ≥40 дБ Частота радиочастот: 50~960 МГц, шаг 1 кГц
Созвездие: 8VSB Полоса пропускания: 6 МГц FEC: RS(208 188)+Trellis
Уровень выходного сигнала RF: -20~+10 дБм (для всех несущих), шаг 0,1 дБ
Выход РЧ (тип F): 8 выходов несмежных несущих в полосе пропускания 192 Мбит/с

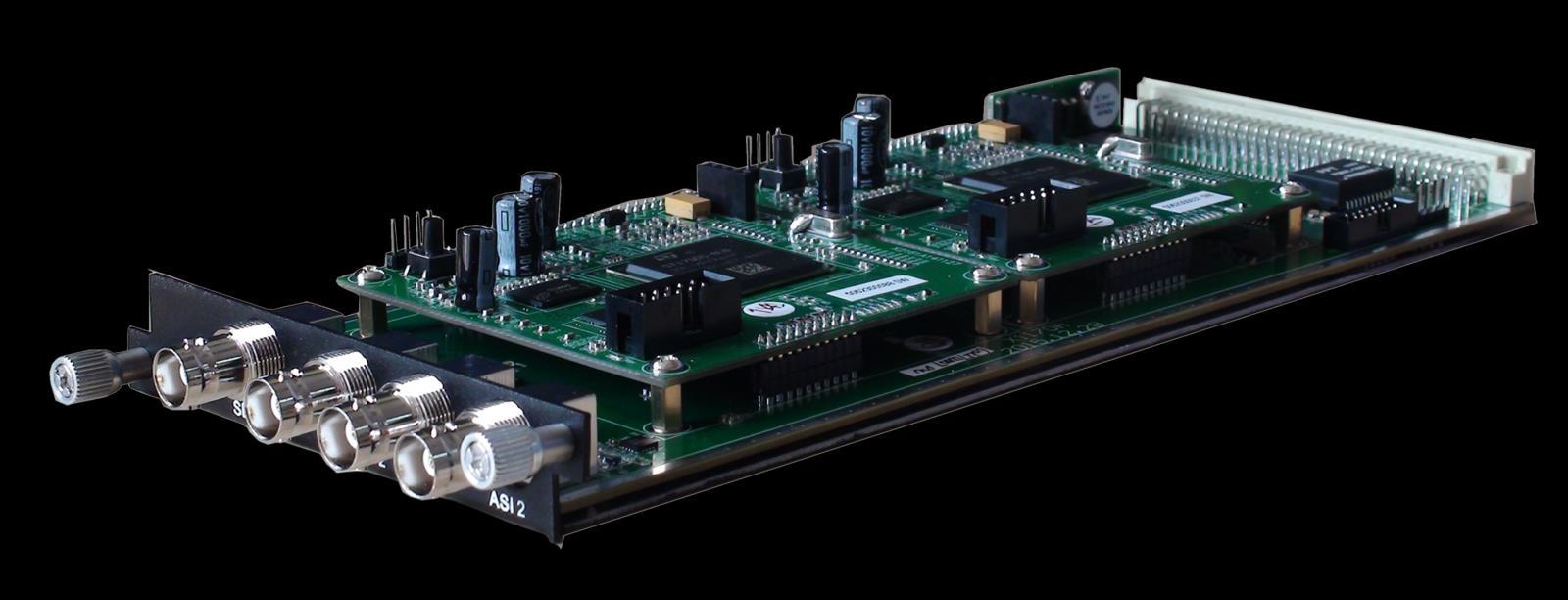

2 Модуль декодирования HD-SDI (DX702)
Технические характеристики модуля:
Вход/выход ASI: 2 двунаправленных ASI, BNC 75 Ом
Поддержка ввода IP-потока
Выход IP: 1 выход MPTS через UDP, одноадресная/многоадресная передача
Расшифровка:
Видео/аудиовыход: 2 выхода HD/SD SDI
Формат видео: MPEG-2, MPEG-4 AVC/H.264
Разрешение: 480i,480p,576i,576p,720p@50/59.94/60,1080i@50/59.94/60
Цветность: 4:2:0
Формат аудио: MPEG1 Layer2, LC-AAC, HE-AAC, AC3 (2.0/5.1), AC3 Passthrough, Поддержка двойного аудиовыхода
Поддержка CC/субтитров
4 Модуль декодирования HDMI (DX714A)
Технические характеристики модуля: Вход: 8 входов IP (MPTS/SPTS) через UDP/RTP через потоковый разъем, Unicast/Multicast
Выход: 4 выхода HDMI
Расшифровка:
Видео/аудиовыход: 4 выхода
Формат видео: MPEG-2, MPEG-4 AVC/H.264, HEVC/H.265, AVS, AVS+
Формат аудио: MPEG 1 Layer 2, LC-AAC, HE-AAC, AC3 (2.0), DRA
Разрешение: 480i, 480p, 576i, 576p,1280×720_50p, 1280×720_60p, 1920×1080_50i, 1920×1080_50p 1920×1080_60i, 1920×1080_60p
Поддержка ручного увеличения/уменьшения разрешения
Технические характеристики оборудования:
Размеры (Ш×Д×В): 482мм×410мм×44мм Окружающая среда: 0~45℃ (работа); -20~80℃ (хранение) Требования к электропитанию : переменный ток 110 В ± 10%, 50/60 Гц, переменный ток 220 В ± 10%, 50/60 Гц Источник питания: одиночный или резервный источник питания на выбор согласно заказу
Сравнение параметров: DHP400 DHP300
IP-транспорт данных
Номер обработки TS
Транспорт в одну сторону: GE1/GE2 поддерживает вывод максимум 8 MPTS и 512 SPTS
Поддерживает 1 вход TS (MPTS/SPTS) от каждого модуля, максимальная скорость передачи данных составляет 350 Мбит/с.
Поддержка функции
Мультиплексирование
мультиплексирования: Он может мультиплексировать TS из разных модулей в один TS и выводить через один модуль или порт GE1/GE2.
Двунаправленный транспорт: GE1/GE2. SFP1/ SFP2 для ввода и вывода IP-потока
Н/Д
Не поддерживает функцию мультиплексирования: Он может объединять TS из разных модулей и выводить эти TS через один модуль или порт GE1/GE2 SFP1/SFP2.
несколько MPTS/SPTS
