Обзор продукта Изделия серии NDS3542C это устройства DEXIN
(MPEG-2, MPEG-4/AVC H.264) и
преобразования сигналов HDMI/YPbPr/CVBS (Pr in) и т. д. в цифровой выходной сигнал RF. Для удовлетворения различных требований клиентов NDS3542C также оснащен 1 входом ASI и выходом с 2 отдельными портами ASI и 1 портом
* Кодирование видео высокой четкости MPEG2 HD и MPEG4 AVC H.264
* Кодирование звука DD AC3 (2.0 опционально), MPEG4-AAC, MPEG2-AAC, MPEG1 Layer II
* Поддержка сквозной передачи DD AC3 (2.0/5.1/7.1) (для интерфейсов HDMI и SPDIF)
* Поддержка нормализации диалогов AC3
* 2* HDMI/YPbPr/CVBS (Pr in) канала в
* 1*ASI вход для повторного мультиплексирования; 1*RF вход для RF микширования
* 4* DVB-C/4* ATSC/2* DVB-T/1*ISDBT RF выход в одном устройстве,
* Поддержка динамического переключения модуляции DVB-C, ATSC, DVB-T и ISDBT
* 2 отдельных выхода ASI для зеркалирования MPTS или программ с одной несущей;
* IP (2*SPTS и 1*MPTS) через UDP/RTP/RSTP (только для модуляции DVB-C) протокол
* Поддержка CC (скрытые субтитры) EIA608
* Поддержка низкой задержки
* Поддержка LCN (логического номера канала)
* Поддержка VCT (виртуальной таблицы каналов)
* Превосходное качество модуляции
* ЖК-дисплей, пульт дистанционного управления и прошивка
* Веб-управление NMS; Обновления через веб
Технические характеристики
Раздел кодирования
Видео (HDMI)
Кодирование
MPEG2; MPEG4 AVC/H.264
Интерфейс HDMI*2
Разрешение
1920*1080_60P, 1920*1080_50P (Только для MPEG 4 AVC/H.264), 1920*1080_60i, 1920*1080_50i, 1280*720_60p, 1280*720_50P
Низкая задержка Нормальный, Режим 1, Режим 2, Ручной
Аудио (HDMI)
Кодирование
MPEG1 Layer II; MPEG2-AAC; MPEG4-AAC; DD AC3(2.0) опционально; DD AC3 (2.0/5.1/7.1) сквозной
Интерфейс HDMI*2/SPDIF*2/2*стерео/4*моно
Частота дискретизации 48КГц
Скорость передачи данных 64/96/128/192/256/320 кбит/с
Видео (CVBS/YPbPr)
Кодирование MPEG2; MPEG4 AVC/H.264
Интерфейс CVBS/YPbPr*2(RCA)
CVBS: 720*576_50i, 720*480_60i
Разрешение
YPbPr:1920*1080_60i, 1920*1080_50i; 1280*720_60p, 1280*720_50P
Аудио (Л/П)
Кодирование MPEG1 Layer II; MPEG2-AAC; MPEG4-AAC; DD AC3(2.0) опционально; Интерфейс 2*стерео/4*моно
Частота дискретизации 48КГц
Скорость передачи данных 64/96/128/192/256/320 кбит/с
Секция модулятора DVB-C
Стандарт J.83A (DVB-C), J.83B, J.83C
МЭР ≥40дБ
частота РЧ 30~960 МГц, шаг 1 кГц
Уровень выходного сигнала РЧ -30~ -10 дБм (77~97 дБмкВ), шаг 0,1 дБ
Скорость передачи символов 5.000~9.000Msps регулируемая
РЧ выход Комбинированный выход 4*DVB-C смежных несущих Дж.83А Дж.83Б J.83C
Созвездие 16/32/64/128/256 QAM 64/256 QAM 64/256 QAM
Пропускная способность
Секция модулятора DVB-T
Стандарт
EN300744
режим БПФ 2К, 8К
Пропускная способность 6М, 7М, 8М
Созвездие QPSK, 16QAM, 64QAM
Защитный интервал 1/4, 1/8, 1/16, 1/32
ФЭК 1/2, 2/3, 3/4, 5/6, 7/8
МЭР ≥40дБ
частота РЧ 30~960 МГц, шаг 1 кГц
выход РЧ Выход COFDM DVB-T (2 комбинированных несущих)
Уровень
Защитный
выход Комбинированный выход смежных носителей ISDBT
Система
Локальный интерфейс ЖК-дисплей + кнопки управления
Удаленное управление Веб-NMS
Потоковое вещание 2 отдельных выхода ASI (тип BNC); IP (2* SPTS и 1*MPTS) через UDP/RTP/RTSP выход (RJ45, 100M) RTSP предназначен только для модуляции DVB-C
Интерфейс NMS RJ45, 1000M
Язык Английский
Общий
Источник питания Переменный ток 100В~240В
Размеры 333*232*44мм
Масса 2,5 кг
Рабочая температура 0~45℃

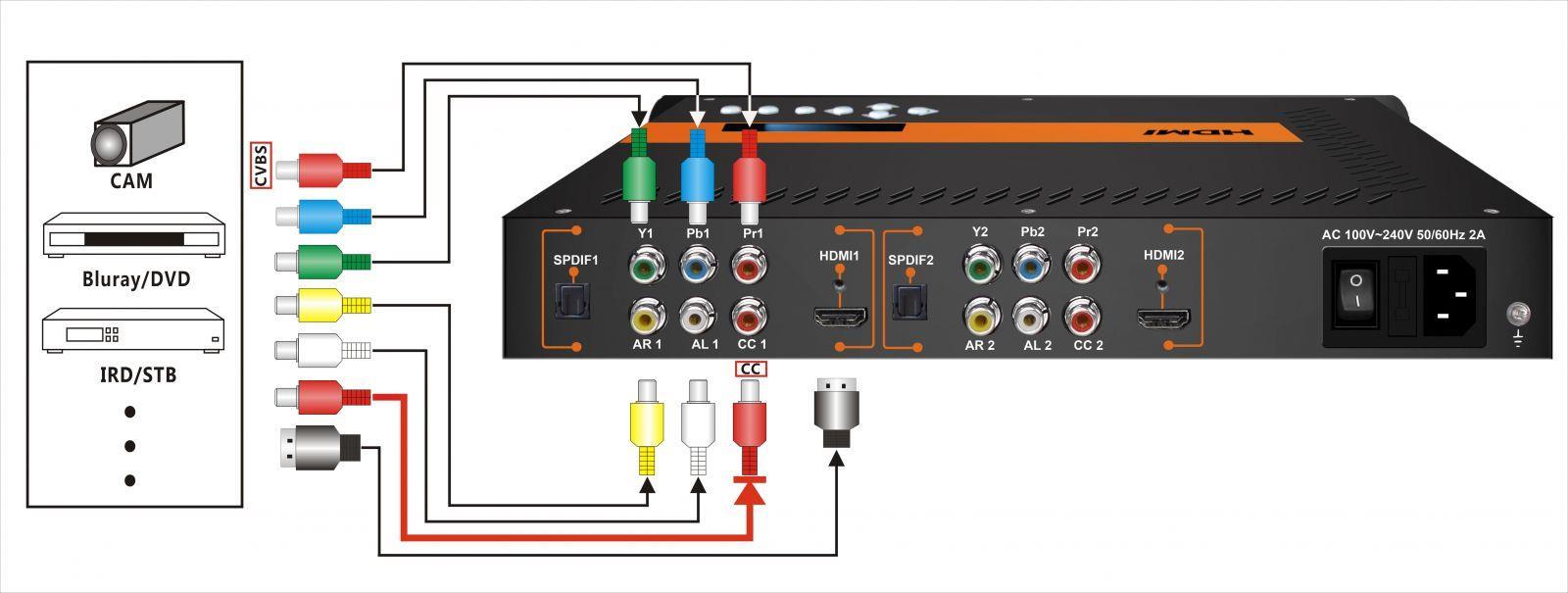

Принципиальная схема
