Обзор продукта NDS3542B это многофункциональное устройство компании DEXIN, объединяющее кодирование (MPEG-2,MPEG-4/AVC H.264) и модуляцию для преобразования сигналов HDMI/YPbPr/CVBS (Pr in) и т. д. в цифровой радиочастотный выход. Для удовлетворения различных требований клиентов NDS3542B также оснащен 1 входом ASI (опционально) и выходом с 2 портами ASI (опционально) и 1 портом данных.
Источником сигналов могут быть спутниковые ресиверы, камеры видеонаблюдения, проигрыватели Blue-ray, антенны и т. д. Его выходные сигналы должны приниматься телевизорами, приставками STB и т. д. соответствующего стандарта. Dexin NDS3542B широко используется в общественных местах, таких как метро, рыночные павильоны, театры, гостиницы, рестораны и т. д., для рекламы, мониторинга, обучения
школах, кампусах, больницах... Это хороший выбор для трансляции HD-каналов и многого
характеристики * Кодирование видео MPEG2 HD/SD и MPEG4 AVC H.264 HD/SD
* Кодирование звука DD AC3 (2.0), MPEG4-AAC, MPEG2-AAC, MPEG1 Layer II
* Уменьшение разрешения (та же частота кадров)
* 4x HDMI/YPbPr/CVBS (Pr in) канала в
* 1x ASI вход для повторного мультиплексирования и 2xASI выход (опционально); 1xRF вход для RF микширования
* 4xDVB-C несущих выхода (4xDVB-T, 2xISDB-T, 4xATSC
выход
* Поддержка CC (скрытых субтитров), строка 21 (только из источника CVBS)
* Поддержка низкой задержки
* Поддержка LCN (логического номера канала)
* Поддержка VCT (виртуальной таблицы каналов) для DVB-C и ATSC
* Превосходное качество модуляции
* ЖК-дисплей, пульт дистанционного управления и прошивка
* Веб-управление NMS; Обновления через веб

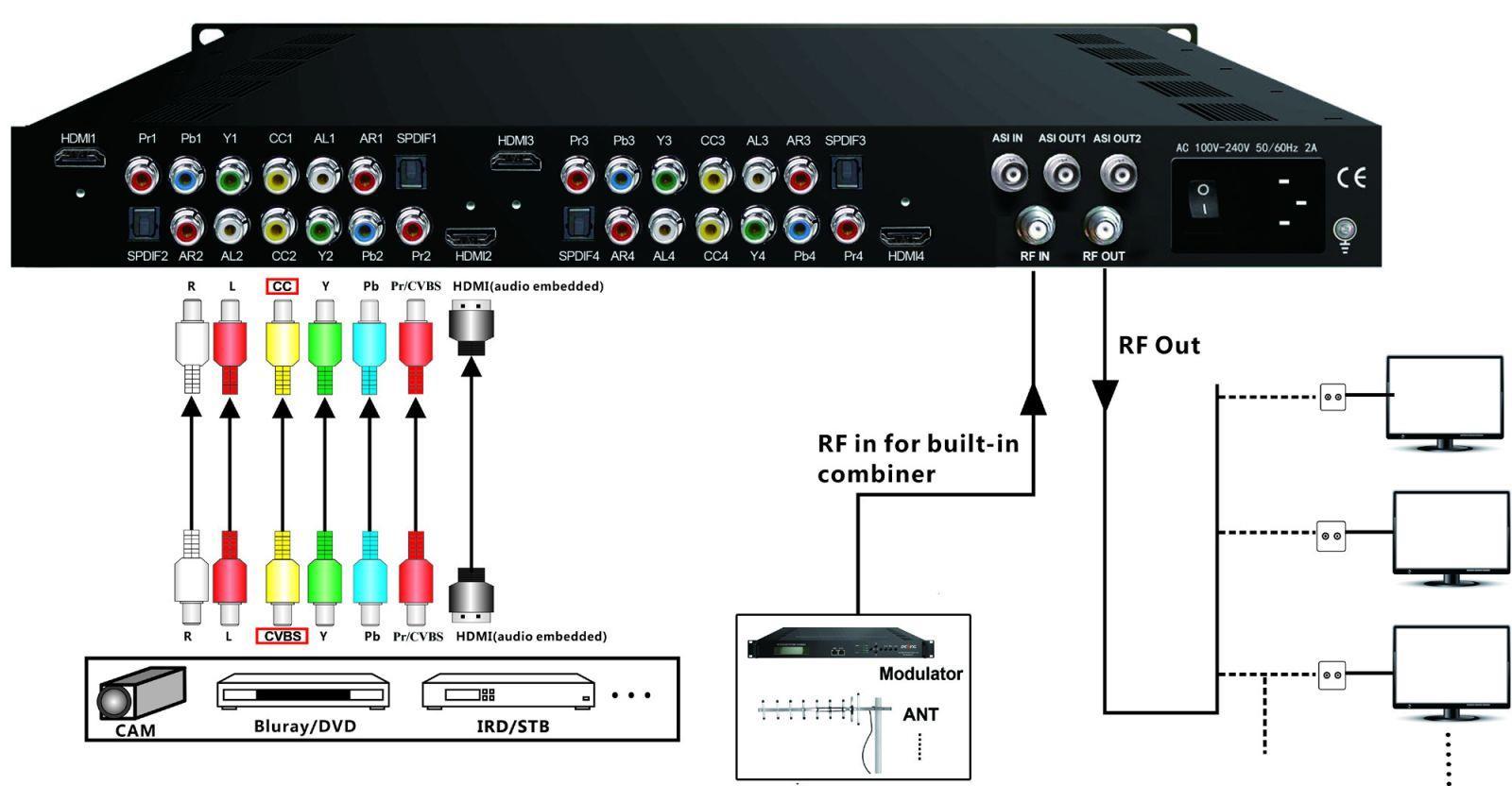

Принципиальная схема
Интерфейс HDMI*4
Кодирование MPEG2; MPEG4 AVC/H.264
Битрейт 1-19,5 Мбит/с
Разрешение
Видео
1920*1080_60P, 1920*1080_50P (-только для MPEG4 AVC/H.264) 1920*1080_60i, 1920*1080_50i, 1280*720_60p, 1280*720_50P
Низкая задержка Нормальный, Режим 1, Режим 2, Ручной
Цветность 4:2:0
Соотношение
сторон 16:9,4:3
Интерфейс HDMI*4 /SPDIF*4/Аудио(Л/П)*4
Кодирование
Аудио
Нормализация
Секция
кодировщика
MPEG1 уровень II; MPEG 2-AAC;
MPEG 4-AAC и Dolby Digital AC3 2.0 (опционально)
диалога -31 ~ -1 дБ (применимо только для DD AC3)
Частота
дискретизации 48КГц
Битрейт 64/96/128/192/256/320 кбит/с
Кодирование MPEG2; MPEG4 AVC/H.264
Интерфейс CVBS/YPbPr*4 (RCA)
Битрейт 1-19,5 Мбит/с
Разрешение
Видео
CVBS /YPbPr
YPbPr: 1920*1080_60i, 1920*1080_50i, 1280*720_60p, 1280*720_50P CVBS: 720*480_60i, 720*576_50i
Низкая задержка Нормальный, Режим 1, Режим 2, Ручной
Цветность 4:2:0 Соотношение сторон 16:9,4:3
Кодирование MPEG1 уровень II, MPEG2-AAC, MPEG4-AAC и Dolby Digital AC3 2.0 (опционально) Интерфейс HDMI*4 /SPDIF*4/Аудио(Л/П)*4 Нормализация
-31 ~ -1 дБ (применимо только
Частота 48КГц
1920*1080_60P
1920*1080_50P
Разрешение
Секция
модулятора
DVB-T
(Необязательный)
1920*1080_60P, 1920*1080_60i, 1440*1080_60i, 1280*720_60p, 720*480_60i
1920*1080_50P, 1920*1080_50i, 1440*1080_50i, 1280*720_50P, 720*576_50i
1920*1080_60i 1920*1080_60i, 1440*1080_60i, 720*480_60i
1920*1080_50i 1920*1080_50i, 1440*1080_50i, 720*576_50i
1280*720_60p
1280*720_60p, 720*480_60i
1280*720_50P 1280*720_50P, 720*576_50i
720*480_60i 720*480_60i
720*576_50i 720*576_50i
Стандарт DVB-T
Пропускная
способность 6М, 7М, 8М
Созвездие QPSK, 16QAM, 64QAM
Скорость кода 1/2, 2/3, 3/4, 5/6, 7/8
Защитный
интервал 1/32, 1/16, 1/8, 1/4
Режим передачи 2К, 4К, 8К
МЭР Около 40дБ
частота РЧ 50~960 МГц, шаг 1 кГц
РЧ выход 4*DVB-T носителя
Уровень
выходного сигнала
Стандарт J.83A (DVB-C), J.83B, J.83C
МЭР Около 40дБ
частота РЧ 50~960 МГц, шаг 1
РЧ выход 4*DVB-C носителя
АТСК
(Необязательно) в стадии разработки
Стандарт
ISDB-T
(Необязательно) в
стадии разработки
Уровень
выходного
сигнала РЧ -20~ -9 дБм, шаг 0,1 дБ
Созвездие 8ВСБ
Стандарт ARIB STD-B31
Пропускная
способность 6М
Созвездие QPSK, 16QAM, 64QAM
Защитный
интервал 1/32, 1/16, 1/8, 1/4
Режим передачи 2К, 4К, 8К
МЭР Около 40дБ
частота РЧ 50~960 МГц, шаг 1
РЧ выход 2*носителя ISDBT
Уровень
MPTS и 4 SPTS)
DVB-C/DVB-T/ATSC: IP (4 MPTS и 4 SPTS) через UDP, RTP/RTSP
ISDBT: IP (2 MPTS и 4 SPTS) через UDP, RTP/RTSP
Порт ДАННЫХ 1000М
Интерфейс NMS RJ45, 100M Язык
(2.0/5.1/7.1)
Режим скорости передачи
данных
Низкая задержка Нормальный/Режим 1/Режим 2
Параметр кодировки символов
