V/A в цифровой выходной сигнал RF. Он использует внутреннюю конструкцию с выдвижными ящиками, что значительно
модулей кодирования (HDMI/CVBS/SDI/YPbPr/…) по
необходимости. Для удовлетворения различных требований клиентов NDS3542 также опционально оснащен 1 входом ASI для повторного мультиплексирования и 2 выходными портами ASI. Выход MPTS
DATA.
Благодаря наличию
рекламы, мониторинга, обучения и просвещения в компаниях, школах, кампусах, больницах…
Основные характеристики
Входы HDMI/CVBS/SDI/YPbPr… (теперь доступны только платы HDMI и SDI)
1*ASI вход для повторного мультиплексирования и 2 ASI выхода (опционально);
видео MPEG2 HD/SD и MPEG4 AVC H.264 HD/SD
звука MPEG4-AAC; MPEG2-AAC; MPEG1 Layer II и Dolby Digital AC3 2.0
диалога
CC (скрытых субтитров) для
режима кодирования с
редактирования PSI/SI
SDI
задержкой (платы SDI и HDMI)
Поддержка переназначения PID
Цифровой выход RF (DVB-C/T/ATSC/ISDB-T RF опционально)
IP-выход через гигабитный порт данных
Поддержка LCN (логического номера канала) – для режима модуляции DVB-C/T/ISDB-T
Поддержка VCT (виртуальной таблицы каналов) – для режима модуляции DVB-C/ATSC
Модульная конструкция, подключаемые модули кодирования
ЖК-дисплей, пульт дистанционного управления и прошивка Веб-управление NMS; Обновления через веб
Самая низкая стоимость за канал
Технические характеристики
HDMI-вход
Вход
HDMI*1 (другой резервный)
Кодиро вание MPEG2; MPEG4 AVC/H.264
Битрей т 1-19,5 Мбит/с
Разреш 1920*1080_60P, 1920*1080_50P, (-только для MPEG4 AVC/H.264) 1920*1080_60i,
Цветно сть 4:2:0
Соотно шение сторон 16:9,4:3
Аудио
Кодиро вание
MPEG1 Layer II; MPEG 2-AAC; MPEG 4-AAC и Dolby Digital AC3 2.0
Частота дискрет 48КГц

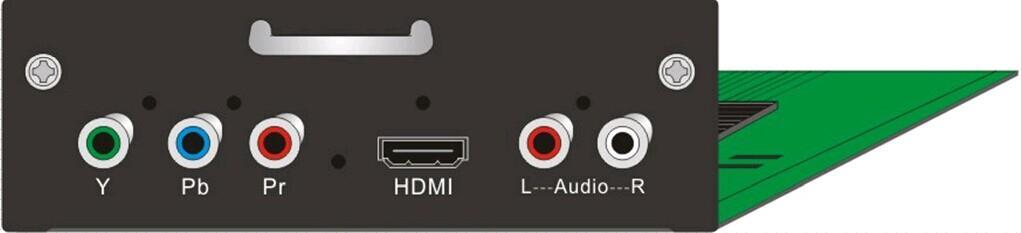

Вход HDMI/YPbPr/CVBS 3-в-1
Видео (HDMI)
изации Битрей т 64/96/128/192/256/3 20 кбит/с
Кодиро
вание MPEG2; MPEG4 AVC/H.264
Вход HDMI*1
Битрей т 1-19,5 Мбит/с
1920*1080_60P, 1920*1080_50P, -только для MPEG4 AVC/H.264)
Разреш ение
1920*1080_60i, 1920*1080_50i, 1280*720_60p, 1280*720_50P 720*480_60i, 720*576_50i
(в стадии разработки)
шение сторон 16:9,4:3
Кодиро
вание
Аудио (HDMI)
MPEG1 уровень II, MPEG2-AAC, MPEG4-AAC
и Dolby Digital AC3 2.0
Вход HDMI*1
Частота
дискрет
изации 48КГц
Битрей т 64/96/128/192/256/3 20 кбит/с
Видео Кодиро MPEG2; MPEG4

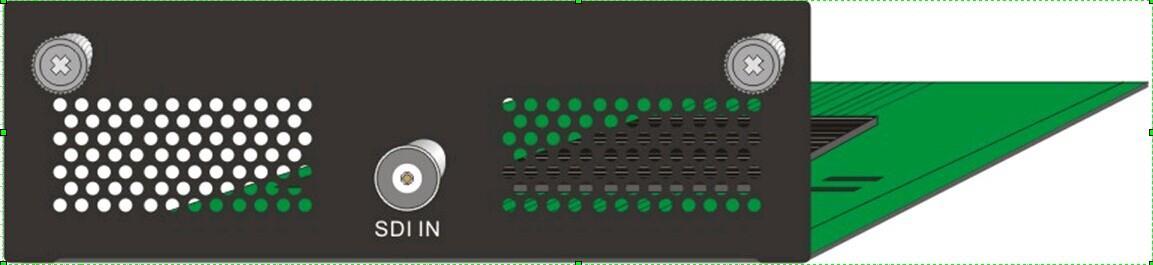

SDI-вход
(YpbPr/CV BS)
вание AVC/H.264
Вход YpbPr*1 / CVBS *1
Битрей т 1-19,5 Мбит/с
Разреш
ение
Аудио (YpbPr/CV BS)
Низкая
задерж ка
CVBS: 720x576_50i (PAL); 720x480_60i (NTSC) YpbPr: 1920*1080_60i, 1920*1080_50i; 1280*720_60p, 1280*720_50P
Нормальный, Режим 1, Режим 2
Цветно сть 4:2:0
Соотно шение сторон 16:9, 4:3
Кодиро
вание
MPEG1 уровень II; MPEG2-AAC; MPEG4-AAC
и Dolby Digital AC3 2.0
Интерф ейс 1*стерео/2*моно
Частота
дискрет изации 48КГц
Скорост ь
переда
чи
данных 64/96/128/192/256/3 20 кбит/с
Кодиров
Ви део
ание MPEG2; MPEG4 AVC/H.264
Вход СОИ*1
1920*1080_60 i, 1920*1080_50 i, 1280*720_60p , 1280*720_50P 720*480_60i, 720*576_50i
Низкая
Нормальный, Режим 1, Режим 2
Цветност ь 4:2:0
Соотнош ение сторон 16:9,4:3
MPEG1
уровень II, MPEG2-AAC, MPEG4-AAC
и Dolby Digital AC3 2.0
Частота
дискрети зации 48КГц Битрейт 64/96/128/19 2/256/320 кбит/с
Стандар т DVB-T COFDM Пропуск ная 6М, 7М, 8М
способн ость
Созвезд ие QPSK, 16QAM, 64QAM
Скорост ь кода 1/2, 2/3, 3/4, 5/6, 7/8.
Защитн ый
интерва л 1/32, 1/16, 1/8, 1/4
Режим
передач и 2К, 4К, 8К
МЭР
Приблизительно 40 дБ
частота РЧ 50~960 МГц, шаг 1
РЧ
выход
Уровень
выходн
ого
кГц
Комбинированный выход 4*DVB-T
несущих
сигнала РЧ -20 ~ -3 дБм, шаг 0,1 дБ
Стандар т J.83A (DVB-C), J.83B, J.83C
МЭР Приблизительно 40 дБ
частота РЧ 50~960 МГц, шаг 1
кГц
DVB-C (Необязат ельный)
Уровень выходн
ого
сигнала
РЧ -20~ +3 дБм, шаг 0,1 дБ
Скорост ь
передач и 3.000~9.000Msps регулируемая
АТСК (Необязат ельный)
символ ов РЧ выход Комбинированный выход 4*DVB-C несущих Дж.83А
Созвезд ие 16/32/64/12 8/256QAM
Пропуск ная способн ость
Стандар т АТСК А/53
частота РЧ 50~960 МГц, шаг 1 кГц.
РЧ выход
Уровень
выходн ого
сигнала
Объединенный выход 4*ATSC-несущих
РЧ -20~ +3 дБм, шаг 0,1 дБ
Созвезд ие 8ВСБ
Стандар т ARIB STD-B31
ISDB-T (опциона льно) (в стадии разработ ки)
Пропуск ная
способн ость 6М
Созвезд ие QPSK, 16QAM, 64QAM
Защитн
ый
интерва 1/32, 1/16, 1/8, 1/4
Общий
Система
л
Режим передач и 2К, 4К, 8К
МЭР Приблизительно 40 дБ
частота РЧ
РЧ
50~960 МГц, шаг 1 кГц
выход 1*ИСДБТ
Уровень выходн
ого
сигнала РЧ -20~ +3 дБм, шаг 0,1 дБ
Локальн ый
интерфе йс
Удаленн ое
ЖК-дисплей + кнопки управления
управле ние Веб-NMS
2 выхода ASI (тип BNC, тот же TS, зеркально как MPTS или SPTS)
Потоков ое
вещани е
DVB-C/-T/ATSC: IP (4 MPTS и 2 SPTS)
наружу через UDP, RTP/RTSP (4 несущих RF наружу)
ISDBT: IP (1 MPTS и 2 SPTS) наружу через UDP, RTP/RTSP (1 выходной RF-носитель)
Порт ДАННЫ 1000М
Физическ ие
характер истики
Х
Интерф
ейс NMS RJ45, 100M
Язык Английский
Источни к
питания 100~240 В
переменного тока, 50/60 Гц
Размер ы 482*242*44мм
Рабочая темпера тура 0~45℃

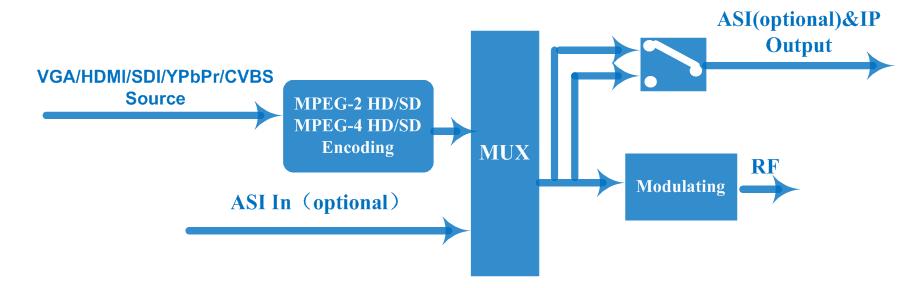

Принципиальная схема
