Встроенная функция BISS
расшифрует входные программы тюнера. В заключение
конструкция делают это устройство широко используемым в системе вещания CATV.
Основные характеристики
* Поддержка 16 FTA DVB-S/S2/S2X (DVB-C, DVB-T/(T), ISDB-T, ATSC опционально), 2 входа ASI
* Поддержка дескремблирования BISS, скорость передачи данных на каждом канале не может превышать 80 Мбит/с.
* Поддержка функции DisEqc
* 4 IP-выхода (MPTS) по протоколу UDP, RTP/RTSP
* Зеркальный выход 2 GE, до 850 Мбит/с
* Поддержка фильтрации PID, переназначения
* Поддержка перестройки и редактирования PSI/SI
* Поддержка функции «Нулевой фильтр PKT»
* Поддержка веб-операций

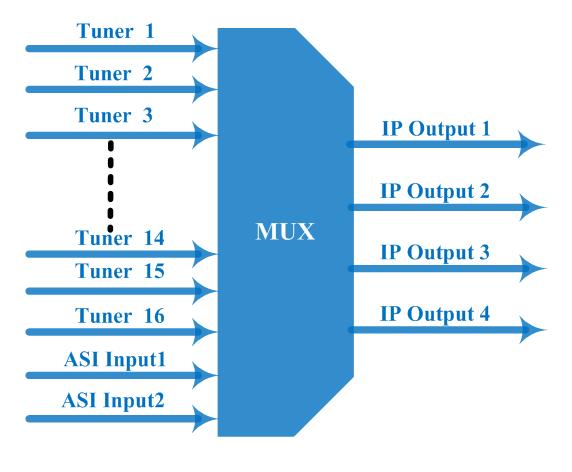

Принцип работы
Технические характеристики
Вход 16 входов тюнеров (DVB-C, DVB-T/(T), ISDBT, S/S2/S2X, ATSC опционально), тип F 2 входа ASI, интерфейс BNC Секция
DVB-T/(T)
входного
30 ~1000 МГц
J.83A(DVB-C), J.83B, J.83C Созвездие 16/32/64/128/256 QAM
30 ~1000 МГц
6/7/8 М Версия 1 DVB-S
950~2150 МГц
1~45 Мбит/с
символов
ФЭК 1/2, 2/3, 3/4, 5/6, 7/8
Созвездие QPSK
Уровень сигнала - 65~ -25 дБм
Максимальный
входной битрейт ≤120 Мбит/с
Частота входного
сигнала 950~2150 МГц
Скорость
передачи
DVB-S2
Версия 2 (Новый)
DVB-S
символов 1~45 Мбит/с
ФЭК 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
Созвездие QPSK, 8PSK
Максимальный
входной битрейт ≤120 Мбит/с
Частота входного
сигнала 950~2150 МГц
Скорость
передачи
символов 0,5~45 Мвыб/с
Уровень сигнала - 65- -25дБм
ФЭК 1/2, 2/3, 3/4, 5/6, 7/8
Созвездие QPSK
Максимальный
входной битрейт
Частота входного
≤120 Мбит/с
сигнала 950~2150 МГц
Скорость
передачи
символов
DVB-S2
DVB-S2X
ФЭК
QPSK/8PSK/16APSK: 0,5~45 Мбит/с
32APSK: 0,5~40 Мвыб./с;
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
8ПСК: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
16АПСК: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
32АПСК: 3/4, 4/5, 5/6, 8/9, 9/10
Созвездие QPSK, 8PSK, 16APSK, 32APSK
Максимальный
Частота входного
≤120 Мбит/с
сигнала 950~2150 МГц
Ремультиплекс
ФЭК
QPSK/8PSK/16APSK: 0,5~45 Мбит/с
8APSK/32APSK: 0,5~40 Мбит/с
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20
8ПСК: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
8APSK: 5/9-л, 26/45-л
16АПСК: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 1/2-Л, 8/15-Л, 5/9-Л, 26/45, 3/5, 3/5-Л, 28/45, 23/36, 2/3-Л, 25/36, 13/18, 7/9, 77/90
32АПСК: 3/4, 4/5, 5/6, 8/9, 2/3-Л, 32/45, 11/15, 7/9
Созвездие QPSK, 8PSK, 8APSK, 16APSK, 32APSK
Максимальный входной битрейт
Пропускная
способность 6М
Созвездие 8ВСБ
Переназначение PID
Точная
Диапазон выходных
данных 0x0000 0x1FFF
ПИД прозрачный Любой прозрачный и достижимый PID
Количество
выходных ПИД на
128 дескремблирование BISS Режим 1, режим E (до 850 Мбит/с)
Потребляемая
мощность
Параметры входа тюнера: 8 тюнеров DVB-C + 8 тюнеров ATSC 8 тюнеров DVB-S2/S2X + 8 тюнеров DVB-(T)
8 тюнеров DVB-S2/S2X + 8 тюнеров ISDB-T
16 тюнеров DVB-S/S2/S2X/DVB-C/(T)/ISDB-T/ATSC
