Многоканальный кодер-модулятор DX3532SA

Контакт: Tomleequan Электронная почта: sales@fmuser.com WhatsApp: +8613922702227

Многоканальный кодер-модулятор DX3532SA

Контакт: Tomleequan Электронная почта: sales@fmuser.com WhatsApp: +8613922702227

Контакт: Tomleequan Электронная почта: sales@fmuser.com WhatsApp: +8613922702227

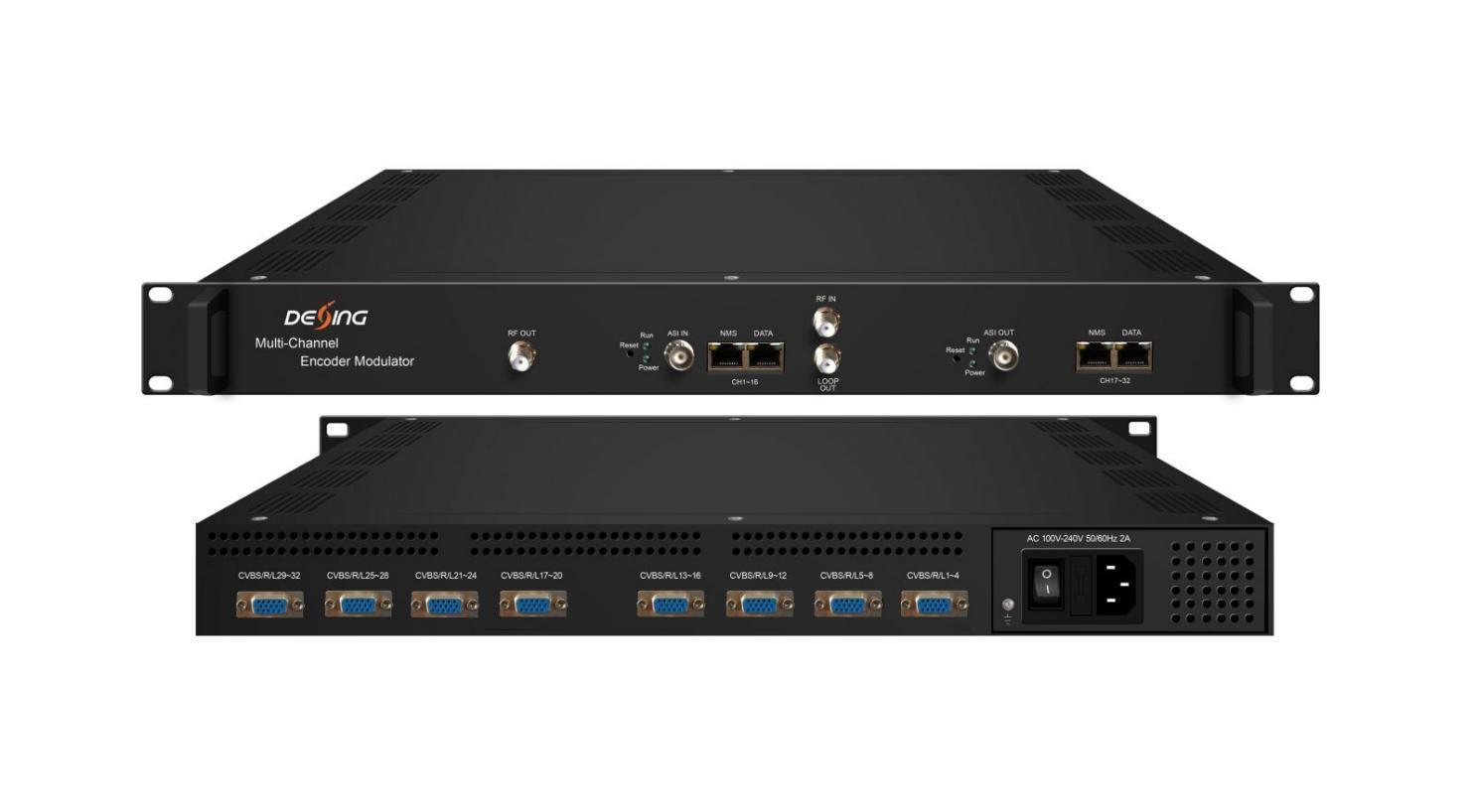

Обзор продукта DEXIN DX3532SA — многоканальный кодер-модулятор. Он объединяет функции кодирования, мультиплексирования и модуляции в одном стандартном корпусе 1U. Поддерживает 1 модуль кодирования и модуляции и 1 модуль кодирования, и оба модуля принимают аналоговые входы CVBS. После мультиплексирования 16 кодированных TS (17~32 каналов) в модуль кодирования и модуляции через 1 порт ASI и 1 порт IP с одним MPTS, а затем генерирует 8 выходных MPTS через порт данных.

DX3532SA также поддерживает 1 вход тюнера DVB-C, 1 вход ASI и 256 IP и 8 выходов несмежных несущих через выходной интерфейс RF и выход порта данных. Устройство также характеризуется высоким уровнем интеграции, высокой производительностью и низкой стоимостью. Это очень хорошо адаптируется к системе вещания DTV нового поколения. Основные характеристики * Модули кодирования + модуляции кодирования в одном корпусе * 32 входа CVBS с кодированием видео MPEG4 AVC/H.264 * 1 вход тюнера DVB-C и 1 вход ASI для повторного мультиплексирования * 256 IP-входов по UDP и RTP * Поддержка кодирования звука MPEG1 Layer II и регулировка усиления звука * Поддержка переназначения PID/точной настройки PCR/редактирования и вставки PSI/SI * Поддержка 8*Mux-SCR-DVBC выходов/ 8*Mux-DVBT выходов * Поддержка 8 MPTS IP-выходов по UDP и RTP * Поддержка вставки логотипа, подписи и QR-кода (поддерживаемые языки: 中文, английский, ‫العربية‬, ไไไ,

для получения информации о других языках свяжитесь с нами…)

* Поддержка нулевого фильтра PKT * Мониторинг эффективного выходного битрейта кодирования в режиме реального времени * Управление через веб-управление и простое обновление через веб-сайт

Контакт: Tomleequan Электронная почта: sales@fmuser.com WhatsApp: +8613922702227

Контакт: Tomleequan Электронная почта: sales@fmuser.com WhatsApp: +8613922702227 Принципиальная схема

Выход DVB-C RF

Выход DVB-T RF Технические характеристики

Вход

32 входа CVBS, интерфейс DB15-To-RCA 1 входной порт ASI Контакт: Tomleequan Электронная почта: sales@fmuser.com WhatsApp: +8613922702227

Контакт: Tomleequan Электронная почта: sales@fmuser.com WhatsApp: +8613922702227

256 IP (100/1000M)вход по протоколам UDP и RTP

Видео

Аудио

Модуляция

1 вход тюнера DVB-C Разрешение 720×576i (PAL-B, D, G, H, I), 720×480i (NTSC-M, J) Кодирование MPEG4 AVC/H.264 (HP/MP/BP) Скорость передачи 1 Мбит/с~5 Мбит/с на каждый канал данных Контроль скорости CBR/VBR Структура Республиканской IPP (рама P регулируется) партии Кодирование MPEG-1, уровень 2 Частота дискретизации 48КГц Разрешение 24-битный Усиление звука 0-255 регулируемый Скорость передачи 64/128/192/224/256/320/384Кбит/с каждый канал данных Канал QAM: выход 8 несмежных несущих (максимальная полоса пропускания 192 МГц) Стандарт: EN300 429/ITU-T J.83A/B МЭР: ≥40 дБ Частота радиочастот: 50~960 МГц, шаг 1 кГц Уровень выходного сигнала RF: -20~+3 дБм (87~110 дБмкВ), шаг 0,1 дБ DVB-C Скорость передачи символов: 5,0 Мбит/с~7,0 Мбит/с, шаг 1 кбит/с Дж.83А Дж.83Б Созвездие 16/32/64/128/256QAM 64/256 КАМ Пропускная 8М 6М способность Стандарт EN300744 режим БПФ 2К, 4К, 8К Пропускная 6М, 7М, 8М способность Созвездие QPSK, 16QAM, 64QAM DVB-T Защитный 1/4, 1/8, 1/16, 1/32 интервал ФЭК 1/2, 2/3, 3/4, 5/6, 7/8 МЭР ≥40 дБ частота РЧ 50~960 МГц, шаг 1 кГц выход РЧ 8*COFDM DVB-T выход несмежных Контакт: Tomleequan Электронная почта: sales@fmuser.com WhatsApp: +8613922702227

Контакт: Tomleequan Электронная почта: sales@fmuser.com WhatsApp: +8613922702227

несущих (максимальная полоса пропускания 192 МГц)

Скрамблинг Параметры Поток вывода Системная функция

Разнообразный

Уровень -20~+3 дБм (87~110 дБмкВ), шаг 0,1 выходного дБ сигнала РЧ Макс. simulscrypt CA 4 Стандарт скрамбл ЭТР289, ETSI 101 197, ETSI 103 197 Связь Локальное/удалённое подключение Выход IP (8*MPTS) через UDP и RTP, интерфейс Ethernet 100/1000 Base-T (многоадресная/одноадресная передача) Управление сетью (WEB) Обновление программного обеспечения Ethernet Размеры (Ш×Д×В) 482мм×328мм×44мм 0~45℃(рабочая)；-20~80℃（хранение） Среда Требования к питанию

Переменный ток 110 В ± 10%, 50/60 Гц, переменный ток 220 В ± 10%, 50/60 Гц

О нас FMUSER — компания, специализирующаяся на системах вещания и передачи телевидения, а также на интеграции гостиничных си стем IPTV. Компания была основана в 2009 году и обслуживает бол ее 180 стран по всему миру. Более 20 000 телевизионных станций, радиостанций и клиентов отелей из разных. К о н т а к т : Tomleequan Э л е к т р о н н а я п о ч т а : sales@fmuser.com whatsapp: +8613922702227
