Кодер-модулятор DVB-S2X NDS3543D
Обзор продукта

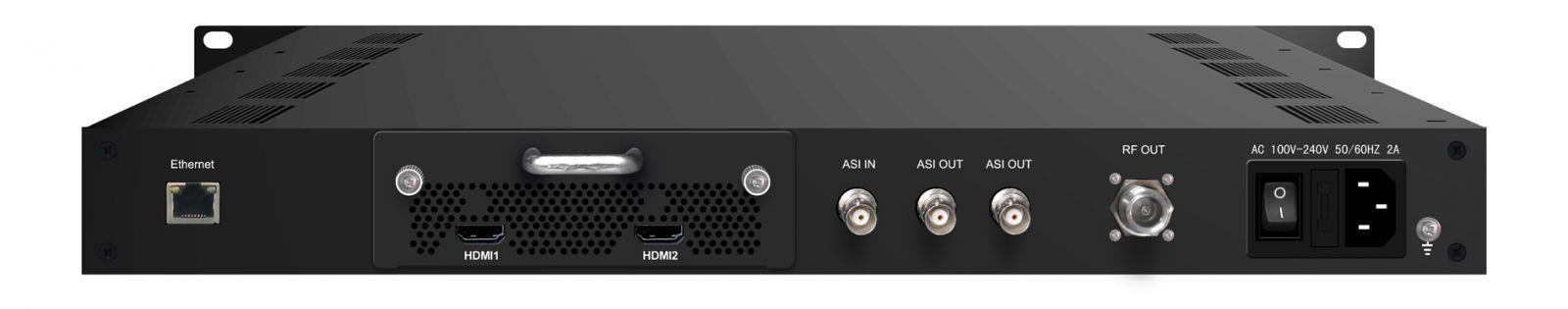

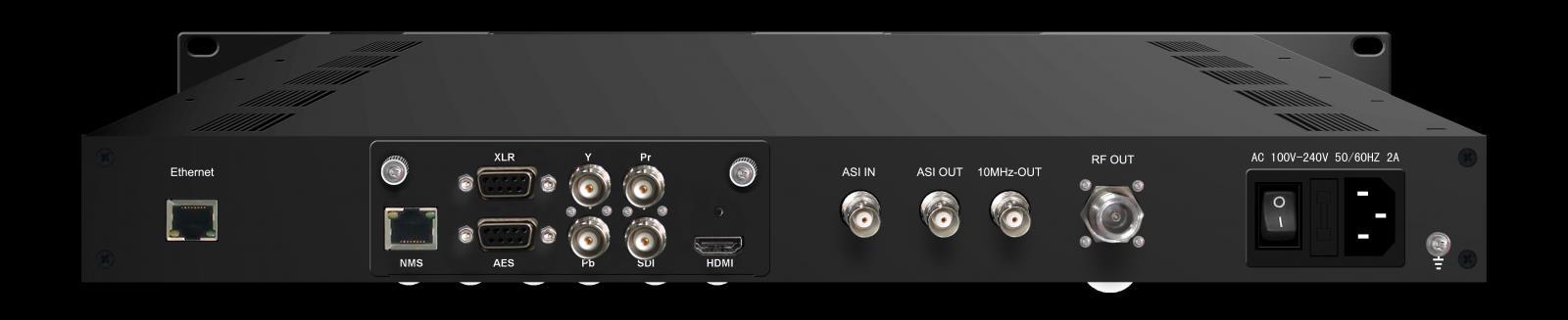

Кодер и модулятор DVB-S/S2/S2X NDS3543D это интегрированное устройство с
многофункциональностью. Его подключаемая конструкция позволяет удобно менять модуль
кодирования (SDI/HDMI/YPbPr/CVBS…) по мере необходимости. Он также оснащен входом 1ASI для
повторного мультиплексирования и модуляции.
Источником сигнала могут быть камеры видеонаблюдения, проигрыватели Blue-ray и т. д. Он использует удобный веб-интерфейс для эффективного управления устройством
вашего контента с помощью функции BISS. NDS3543D, отличающийся высокой производительностью и низкой стоимостью, особенно подходит для телевизионных станций или систем DSNG для кодирования программ SD/HD и вывода на восходящий канал.
Основные характеристики
* Модуль кодирования HEVC/H.265, MPEG-4 AVC/H.264, MPEG2 SD/HD (опционально)
* Вход SDI/HDMI/YPbPr/CVBS… и 1 вход ASI
* Опционально многоканальные аудиовходы
* Поддержка выхода DVB-S/S2/S2X RF (950-2150 МГц) и выхода ASI
* Созвездия QPSK, 8PSK, 8APSK, 16APSK, 32APSK
* Поддержка настройки RF CID
* Поддержка выходной мощности RF 24 В
* Поддержка низкой задержки
* Поддержка функции BISS
HDMI/SDI/YPbPr
HEVC/H.265; MPEG-4 AVC/H.264
HDMI/SDI/YPbPr
1920×1080_60P, 1920×1080_60i, 1920×1080_59.94P, 1920×1080_59.94i 1920×1080_60P
1920×1080_50P, 1920×1080_50i 1920×1080_50P
1280×720_60P, 1280×720_59.94P, 1280×720_60P
1280×720_50P 1280×720_50P
1920×1080_60i, 1920×1080_50i, 1280×720_60P, 1280×720_50P
Скорость передачи
данных
1920×1080_60i, 1920×1080_50i, 1280×720_60P, 1280×720_50P
4 Мбит/с~20 Мбит/с (для MPEG-4 AVC/H.264) 0,5 Мбит/с~20 Мбит/с (HEVC/H.265)
Цветность 4:2:0
Контроль скорости CBR/VBR
Структура
Республиканской партии
Расширенная
предварительная
обработка
Аудио
кодирование
ИББП, ИППП
Деинтерлейсинг, шумоподавление, резкость
YPbPr
MPEG-1 Layer 2, LC-AAC, HE-AAC, HE-AAC V2, AC3 Passthrough
Вход Цифровой: HDMI/SDI/AES; Аналоговый: XLR
Канал
Частота дискретизации
Скорость передачи данных
AES/SDI: до 4 стерео
HDMI: 1 стерео XLR: до 2 стерео
48КГц
48 Кбит/с~384 Кбит/с (MPEG-1 Layer 2 и LC-AAC)
24 Кбит/с~128 Кбит/с (HE-AAC)
18 Кбит/с~56 Кбит/с (HE-AAC V2)
Усиление звука 0-255
Один вход SDI
MPEG2; MPEG4 AVC/H.264 Вход СОИ*1
Разрешение
Аудио
1920*1080_60P, 1920*1080_50P, (-только для MPEG4 AVC/H.264)
1920*1080_60i, 1920*1080_50i, 1280*720_60p, 1280*720_50P
720*480_60i, 720*576_50i
кодирование MPEG1 уровень II, MPEG2-AAC, MPEG4-AAC
Частота
дискретизации
Скорость
передачи
данных
48КГц
64кбит/с, 96кбит/с, 128кбит/с, 192кбит/с, 256кбит/с, 320кбит/с
Один вход HDMI
Видео
Кодирование
MPEG2; MPEG4 AVC/H.264
Вход HDMI*1
1920*1080_60P, 1920*1080_50P, (-только для MPEG4 AVC/H.264)
Разрешение
Аудио
1920*1080_60i, 1920*1080_50i, 1280*720_60p, 1280*720_50P 720*480_60i, 720*576_50i
кодирование MPEG1 уровень II, MPEG2-AAC, MPEG4-AAC
Частота дискретизации 48КГц
Скорость передачи данных 64кбит/с, 96кбит/с,128кбит/с, 192кбит/с, 256кбит/с, 320кбит/с
Вход HDMI/YPbPr/CVBS 3-в-1
Видео (HDMI)
Кодирование MPEG2; MPEG4 AVC/H.264
Интерфейс HDMI*1
1920*1080_60P, 1920*1080_50P, (-только для MPEG4 AVC/H.264)
Разрешение
Аудио (HDMI)
1920*1080_60i, 1920*1080_50i, 1280*720_60p, 1280*720_50P
Кодирование MPEG1 уровень II; MPEG2-AAC; MPEG4-AAC
Интерфейс HDMI*1
Частота
дискретизации 48КГц
Скорость передачи
данных
Видео (YPbPr/CVBS)
64/96/128/192/256/320 кбит/с
Кодирование MPEG2; MPEG4 AVC/H.264
Интерфейс YPbPr*1/CVBS *1
Разрешение
Аудио (Л/П)
CVBS: 720x576_50i (PAL); 720x480_60i (NTSC)
YPbPr: 1920*1080_60i, 1920*1080_50i; 1280*720_60p, 1280*720_50P
Кодирование MPEG1 уровень II; MPEG2-AAC; MPEG4-AAC
Интерфейс 1*стерео/2*моно
Частота
дискретизации
Скорость передачи
данных
48КГц
64/96/128/192/256/320 кбит/с
2*(S-Video + YPbPr + CVBS) входа
Видео
Кодирование
Вариант 1: MPEG-2 MP@ML(4:2:0)
Вариант 2: MPEG-2 и MPEG-4 AVC/H.264 (4:2:0)
Вход 2*S-Video/YPbPr/CVBS (тип RCA)
Разрешение 720*576 (PAL); 720*480 (NTSC)
Скорость передачи данных Вариант 1: 1~19,50 Мбит/с; Вариант 2: 1~10,00 Мбит/с
Аудио
кодирование
Вариант 1: MPEG1 Layer II
Вариант 2: MPEG1 Layer II; LC-AAC; HE-AAC и Dolby Digital AC3 2.0 (опционально)
Вход 2 Стерео/Моно
Частота дискретизации
Скорость передачи данных
48КГц
64кбит/с, 96кбит/с,128кбит/с, 192кбит/с, 256кбит/с, 320кбит/с
Генералы
Интерфейс
ввода
Выход
2*CVBS; 1*SDI; 1*HDMI; 1*(HDMI/SDI/YPbPr 3-в-1); 1*(HDMI/YPbPr/CVBS 3-в-1)
вход опционально
ASI-вход
Выход DVB-S/S2/S2X RF;
Выход ASI как зеркало RF
Стандарт DVB-S DVB-S2 DVB-S2X
Внешнее
кодирование
Внутреннее
кодирование
Созвездие
Кодирование RS Кодирование BCH
Свертка
QPSK
Кодирование BCH
Кодирование LDPC
QPSK,8PSK, 16АПСК,32АПСК
Секция
модуляции
FEC/Скорость
свертки
1/2, 2/3, 3/4, 5/6, 7/8
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
8ПСК: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
16АПСК: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
32АПСК: 3/4, 4/5, 5/6, 8/9, 9/10
Кодирование LDPC
QPSK,8PSK, 8АПСК, 16АПСК, 32АПСК
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20
8ПСК: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 , 23/36, 25/36, 13/18
8APSK: 5/9-л, 26/45-л
16АПСК: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
, 1/2-л, 8/15-л, 5/9-л, 26/45, 3/5, 3/5-л, 28/45, 23/36, 2/3-л, 25/36 , 13/18, 7/9, 77/90
32АПСК: 3/4, 4/5, 5/6, 8/9,
Фактор спада 0,2, 0,25, 0,35 0,2, 0,25, 0,35
Скорость передачи символов
Диапазон
радиочастот
Уровень
выходного сигнала
0,5~45 Мвыб/с
950-2150МГц
0,5~40 Мбит/с (32APSK); 0,5~45 Мвыб/с (QPSK/8PSK/16APSK)
9/10, 2/3-Л, 32/45, 11/15, 7/9
0,05, 0,10, 0,15, 0,2, 0,25, 0,35
0,5~40 Мбит/с (32APSK); 0,5~45 Мвыб/с (QPSK/8PSK/8APSK/16APSK)
БИСС Режим 1, Режим E
Местный контроль ЖК-дисплей + кнопки управления
Система
Физические
характеристики
Дистанционное управление Веб-NMS
Режим низкой
задержки Нормальный, Режим 1, Режим 2
Язык Английский
Демиссия 410×460×44 мм (Ш*Д*В)
Температура 0~45℃(эксплуатация), -20~80℃(хранение)
Источник
питания Переменный ток 100-240 В 50/60 Гц 2 А
Руководство по заказу
DVB-S/S2
DVB-S2X
Выход РЧ (950-2150
МГц)
Выход ПЧ (50-200
МГц)
