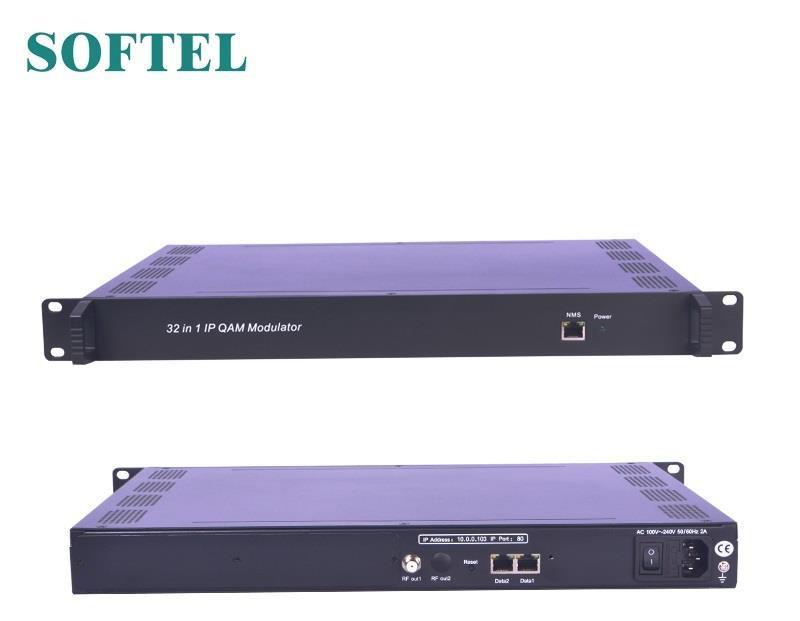

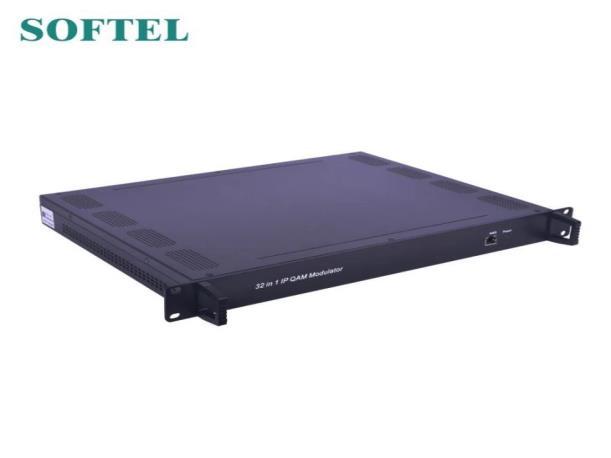

Modulador IP QAM SFT3332 de 32 canales para DVB-C con alta integración y gestión web.
¿Busca una solución fiable y económica para la distribución de vídeo IP? El modulador IP
QAM SFT3332 de 32 canales ofrece un alto rendimiento con 32 canales de multiplexació n, codificación y modulación, compatible con los estándares DVB-C (EN 300 429, ITU-T
J.83 A/B). Diseñado para emisoras e integradores de sistemas, admite la gestión de red basada en web, 1024 canales de entrada y una velocidad de transmisión de 840 Mbps por entrada GE. Con codificación RS (204,188) y certificación ISO9001, garantiza estabilidad y calidad para aplicaciones exigentes.
• 32 portadoras QAM no adyacentes | • 1024 canales de entrada, 32 canales de salida |
• Gestión de red basada en web | • Codificación RS (204,188) | • Certificación ISO9001
El esquema de pruebas e inspección ya cubre todos los criterios ópticos, electrónicos y mecánicos que han sido publicados por Softel.
El modulador IPQAM SFT3332 de 32 canales cuenta con 32 canales de multiplexación, 32 canales de codificación y 32 canales de modulación QAM (DVB-C), y es compatible con la gestión de red basada en web. Además, se caracteriza por su alto nivel de integración, alto rendimiento y bajo coste.
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Contacto:
Característica
2 entradas GE, Datos1 y Datos2 (interfaz SFP opcional)
Admite hasta 1024 canales TS sobre UDP/RTP, unidifusión y multidifusión, IGMP v2\v3
Máximo 840 Mbps para cada entrada GE
Admite ajuste preciso de PCR/filtrado de CA, reasignación de PID y edición de PSI/SI
Admite hasta 256 reasignaciones de PIDS por canal
Admite 32 TS multiplexados o codificados sobre salida UDP/RTP/RTSP
Salida de 32 portadoras QAM no adyacentes, compatible con DVB-C (EN 300 429) e ITU-T J.83 A/B
Admite codificación RS (204,188)
Parámetros técnicos del modulador IP QAM de 32 canales
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Aporte
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Aporte
Protocolo de transporte
Tasa de transmisión
Entrada IP 512×2, puerto Ethernet 2*100/1000M (interfaz SFP opcional)
TS sobre UDP/RTP, unidifusión y multidifusión, IGMP V2/V3
Máximo 840 Mbps para cada entrada GE
Canal de entrada 1024
Canal de salida 32
PID máximos 256 por canal
Mux
Parámetros de codificación
Funciones
Reasignación de PID (automática/manual opcional)
Ajuste preciso de PCR
Tabla PSI/SI generada automáticamente
Max simulscrypt CA 4
Estándar de Scramble
Conexión
Sección del modulador
DVB-C
Parámetros de modulación
Salida de RF
ETR289, ETSI 101 197, ETSI 103 197
J.83A
J.83B
Conexión local/remota
Constelación: 16/32/64/128/256QAM
Ancho de banda: 8M
Constelación: 64QAM/ 256QAM
Ancho de banda: 6M
Canal QAM 32 portadoras no adyacentes
Estándar de modulación EN300 429/ITU-T J.83A/B(DVB-C)
Tasa de símbolos 5,0~7,0 Msps, paso a paso de 1 ksps
Constelación 16, 32, 64, 128, 256 QAM
Comisión Económica para Europa (CEE) RS (204, 188)
Interfaz 1 puerto de salida tipo F para 32 portadoras, 75 Ω
Rango de RF 50~960 MHz, paso de 1 kHz
Nivel de salida -20dBm~+10dBm(87~117dbµV), paso de 0,1dB
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
MER
≥ 40 dB
Salida TS Salida de 32 IP sobre UDP/RTP/RTSP, unidifusión/multidifusión, 2 puertos Ethernet de 100/1000 M (SFP)
Sistema
General
Software de gestión de red (NMS) compatible
Dimisión
Temperatura
Fuente de alimentación
420 mm × 440 mm × 44,5 mm (ancho × largo × alto)
0~45 ℃ (funcionamiento), -20~80 ℃ (almacenamiento)
CA 100 V ± 10%, 50/60 Hzo CA 220 V ± 10 %, 50/60 Hz
Solución de problemas
El sistema de garantía de calidad ISO9001 de SOFTEL ha sido aprobado por la organización CQC para garantizar la calidad, fiabilidad y estabilidad de los productos. Todos los productos Softel han superado las pruebas e inspecciones antes de su envío a fábrica. El programa de pruebas e inspecciones ya cubre todos los criterios ópticos, electrónicos y mecánicos publicados por Softel.
Para evitar posibles riesgos, siga estrictamente las condiciones de operación.
Medida de prevención
Instalar el dispositivo en un lugar donde la temperatura ambiente esté entre 0 y 45 °C.
Asegurarse de que haya una buena ventilación para el disipador de calor en el panel trasero y otros orificios del disipador de calor si es necesario.
Verifique que el voltaje de entrada de CA esté dentro del rango de trabajo de la fuente de alimentación y que la conexión sea correcta antes de encender el dispositivo.
Comprobar que el nivel de salida de RF varía dentro del rango tolerable si es necesario
Comprobación de que todos los cables de señal estén conectados correctamente
Está prohibido encender y apagar el dispositivo con frecuencia; el intervalo entre cada encendido y apagado debe ser superior a 10 segundos.
