Ricevitore ottico esterno a 4 vie per percorso di ritorno
all'ingrosso di fabbrica per reti CATV con amplificazione GaAs
e ottimizzazione AGC
Cerchi una soluzione affidabile per l'espansione della rete CATV? Il ricevitore ottico per esterni 4 Way Return Path combina amplificazione GaAs e prestazioni AGC ottimizzate per offrire guadagno elevato, bassa distorsione e trasmissione del segnale stabile. Progettato per l'uso all'aperto, supporta una gamma di frequenza di 45~1003 MHz e garantisce livelli CTB e CSO costanti anche con un ingresso di 92 dBm. Ideale per i costruttori di reti CATV, questo dispositivo è dotato di un display LED controllato da microprocessore per un facile utilizzo e un'interfaccia di comunicazione dati di backup per una gestione della rete senza interruzioni.
• Amplificazione GaAs per guadagno elevato e bassa distorsione | • Prestazioni AGC
ottimizzate per un'uscita stabile | • Controllo a microprocessore con display LED | •
Interfaccia di comunicazione dati di backup | • Ideale per l'espansione della rete CATV
Nodo ottico esterno a 4 uscite 1 GHZ senza percorso di ritorno
Ricevitore ottico esterno a 4 vie con percorso di ritorno
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Contatto: Tomleequan

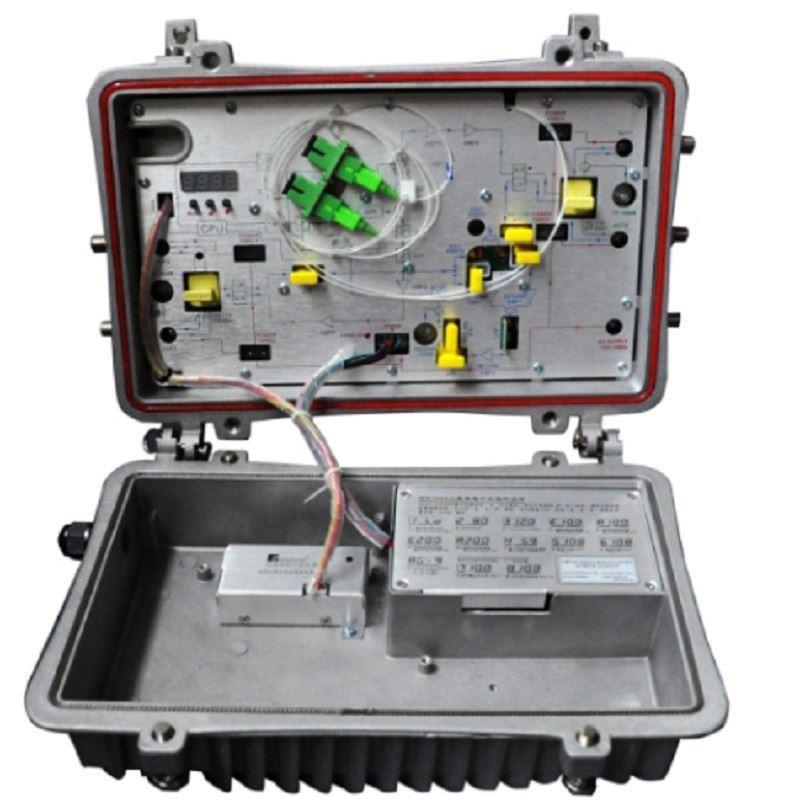

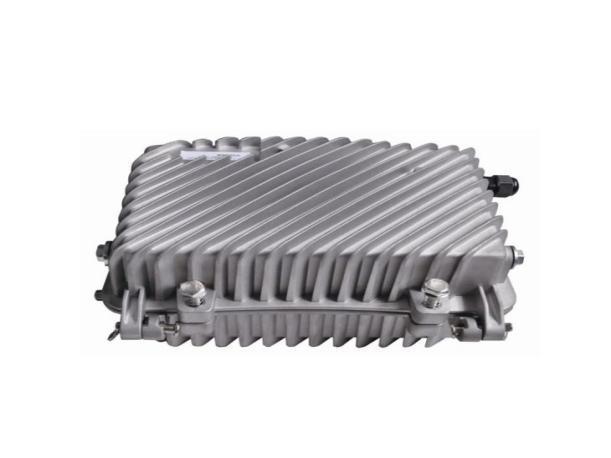

SR1014B è una delle principali apparecchiature per costruire la rete CATV. Il preamplificatore adotta MMIC full-GaAs, il post-amplificatore adotta il modulo GaAs. Il design del circuito ottimizzato abbinato ai nostri 10 anni di esperienza nella progettazione professionale, fa sì che l'apparecchiatura raggiunga buoni indici di prestazione.
Caratteristiche delle prestazioni
1. Con convertitore fotoelettrico PIN e risposta elevata.
2. Ottimizzazione della progettazione del circuito, produzione del processo SMT, ottimizzazione del percorso del segnale, fluidità della trasmissione del segnale fotoelettrico.
3. Con circuito integrato di attenuazione RF specializzato, buona linearità e uguaglianza RF e alta precisione.
4. Amplificatore GaAs, doppia potenza in uscita, alto guadagno e bassa distorsione.
5. Il microprocessore controlla lo stato di funzionamento, il LED mostra tutti i parametri, funzionamento confortevole ed elevata stabilità.
6. Ottimizzazione delle prestazioni AGC: quando l'intervallo di potenza in ingresso è di 92 dBm, la leva di uscita di questo ricevitore ottico esterno con percorso di ritorno a 4 vie, CTB e CSO rimangono costanti.
7. Interfaccia di comunicazione dati di backup, è comoda per connettersi al risponditore di gestione della rete, collegandosi al sistema di gestione della rete.
Parametri
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Articolo
Ricevitore ottico esterno a 4 vie con percorso di ritorno
Ricevi potenza ottica -9 ~ +2 dBm
Perdita di ritorno >45 dB
Lunghezza d'onda ottica
Tipo di connettore
Tipo di fibra
1100 ~ 1600 nm
FC/APC, SC/APC
Modalità singola
C/N ≥ 51-2dBm Ingresso dB
C/CTB ≥ 65 dB
C/CSO ≥ 60 dB
Gamma di frequenza
Frequenza: da 45 a 1003 MHz
Piattezza in banda ±0,75 dB
Livello di uscita nominale ≥ 108 dBμV
Livello di uscita massimo ≥ 112 dBμV
Perdita di ritorno in uscita ≥14 dB
Impedenza di uscita 75 Ohm
Gamma di controllo elettronico
EQ
Da 0 a 10 dB
Controllo elettronico Gamma ATT 0~20 dBμV
Lunghezza d'onda di trasmissione ottica 1310±10nm
Potenza ottica in uscita
Da 1 a 5 dBm
Tipo di connettore FC/APC, SC/APC
Gamma di frequenza
5 ~ 65 MHz o secondo le esigenze dell'utente
Piattezza in banda ±1 dB
Livello di ingresso 72 ~ 85 dBμV
Impedenza di uscita
75 Ohm
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Tensione di alimentazione
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Corrente alternata: 150~265V
Temperatura di esercizio -40~60
Temperatura di conservazione -40~65
Umidità relativa Max 95% senza condensa
Consumo ≤ 28VA
Dimensione
340 (L)╳ 235 (P)╳ 140 (A)
