CATV avec amplification GaAs et
optimisation
AGC
Vous recherchez une solution fiable pour l'extension de votre réseau CATV ? Le ré cepteur optique extérieur à voie de retour 4 voies combine une amplification GaAs et des performances AGC optimisées pour offrir un gain élevé, une faible distorsion et une transmission stable du signal. Conçu pour une utilisation en extérieur, il prend en charge une plage de fréquences de 45 à 1003 MHz et garantit des niveaux CTB et CSO constants, même à 92 dBm d'entrée. Idéal pour les constructeurs de réseaux CATV, cet appareil est doté d'un écran LED contrôlé par microprocesseur pour une utilisation simplifiée et d'une interface de communication de données de secours pour une gestion fluide du réseau.
• Amplification GaAs pour un gain élevé et une faible distorsion | • Performances AGC
optimisées pour une sortie stable | • Contrôle par microprocesseur avec affichage LED |
• Interface de communication de données de sauvegarde | • Idéal pour l'extension du r éseau CATV
Nœud optique extérieur à 4 sorties 1 GHz sans voie de retour
Contact : Tomleequan E-mail :

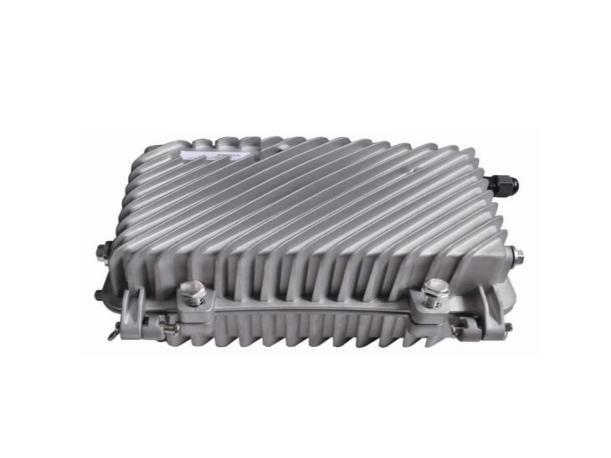

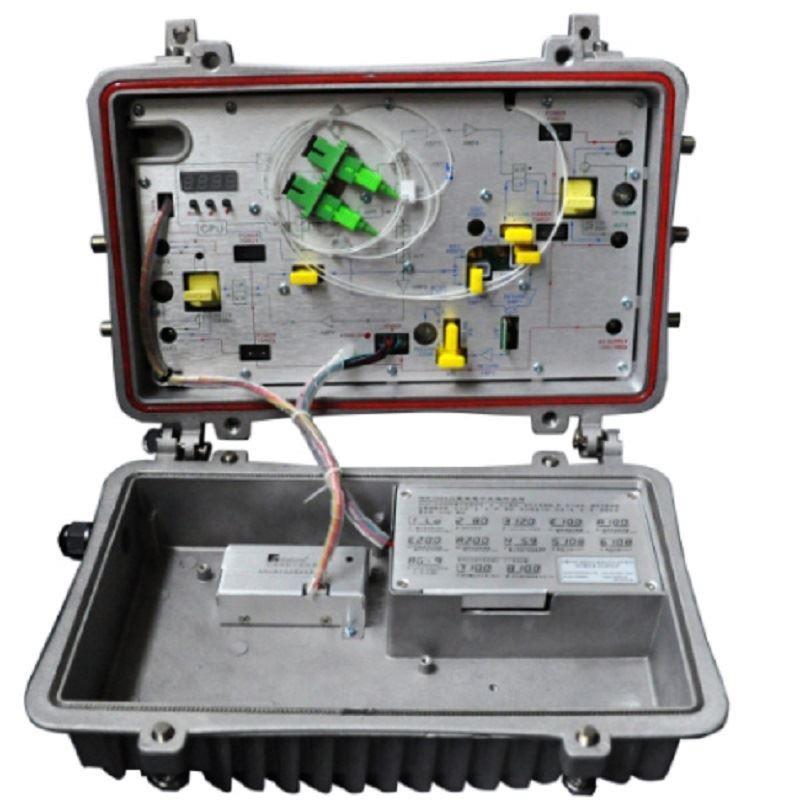

Récepteur optique extérieur à 4 voies de retour
Le SR1014B est l'un des principaux équipements pour la construction de réseaux CATV. Le préamplificateur adopte un MMIC entièrement GaAs, tandis que le postamplificateur adopte un module GaAs. Grâce à une conception de circuit optimisée et à nos dix années d'expérience en conception, cet équipement atteint d'excellents indices de performance.
Caractéristiques de performance
1. Avec convertisseur photoélectrique PIN et réponse élevée.
2. Conception de circuit d'optimisation, production de processus SMT, chemin de signal d'optimisation, transmission de signal photoélectrique fluide.
3. Avec circuit intégré d'atténuation RF spécialisé, bonne linéarité RF et égalité et haute précision.
4. Amplificateur GaAs, double sortie de puissance, gain élevé et faible distorsion.
5. État de fonctionnement du contrôle du microprocesseur, la LED affiche tous les paramètres, fonctionnement pratique et haute stabilité.
6. Optimisation des performances AGC, lorsque la plage de puissance d'entrée est de 92 dBm, lelevier de sortie de ce récepteur optique extérieur à chemin de retour à 4 voies, CTB et CSO restent constants.
Contact : Tomleequan E-mail : sales@fmuser.com
Contact : Tomleequan E-mail :
7. Interface de communication de données de sauvegarde, il est pratique de se connecter au répondeur de gestion de réseau, de se connecter au système de gestion de réseau.
Paramètres
Article
Récepteur optique extérieur à 4 voies de retour
Recevoir la puissance optique -9 ~ +2 dBm
Perte de retour >45 dB
Longueur d'onde optique 1100 ~ 1600 nm
Type de connecteur
FC/APC, SC/APC
Type de fibre Mode unique
C/N ≥ 51-2 dBm Entrée dB
C/CTB ≥ 65 dB
C/CSO ≥ 60 dB
Gamme de fréquences 45 ~ 1003 MHz
Planéité de la bande ±0,75 dB
Niveau de sortie nominal ≥ 108 dBμV
Niveau de sortie maximal ≥ 112 dBμV
Perte de retour de sortie ≥14 dB
Impédance de sortie 75 Ω
Plage d'égalisation à commande électronique 0~10 dB
Gamme ATT à commande électronique 0~20 dBμV
Longueur d'onde de transmission optique 1310±10 nm
Puissance optique de sortie 1 ~ 5 dBm
Type de connecteur
: +8613922702227 Contact : Tomleequan E-mail : sales@fmuser.com WhatsApp : +8613922702227
FC/APC, SC/APC
Contact : Tomleequan E-mail : sales@fmuser.com WhatsApp : +8613922702227
Gamme de fréquences
5 ~ 65 MHz ou selon les besoins de l'utilisateur
Planéité de la bande ±1 dB
Niveau d'entrée 72 ~ 85 dBμV
Impédance de sortie 75 Ω
Tension d'alimentation
AAC 150 ~ 265 V BAC 35 ~ 90 V
Température de fonctionnement -40~60
Température de stockage -40~65
Humidité relative Max 95% sans condensation
Consommation ≤ 28 VA
Dimension
340 (L) ╳ 235 (l) ╳ 140 (H)
