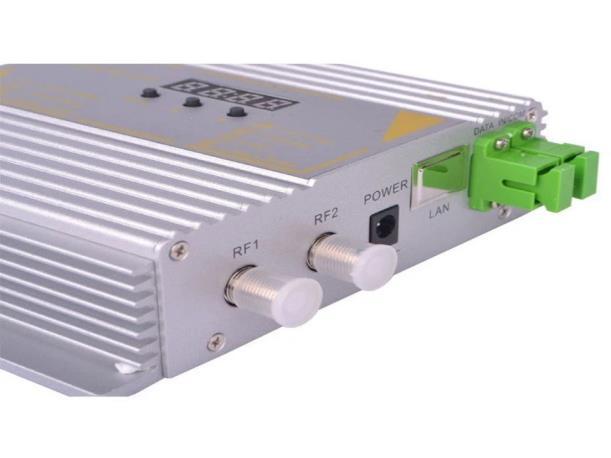

Nœud optique FTTH SR200 avec WDM pour réseaux fibre optique jusqu'au domicile
Vous recherchez une solution compacte et performante pour votre réseau FTTH ? Le n
œud optique FTTH SR200 est conçu avec la technologie WDM, offrant une intégration transparente aux réseaux Fibre To The Home. Avec un niveau de sortie de 102 dBμV, ce mini-nœud passif assure une excellente linéarité, une planéité et un bruit ultra-faible. Sa taille compacte simplifie l'installation, tandis que sa large plage de puissance d'entrée optique et son affaiblissement de réflexion élevé en font un choix idéal pour les opé rateurs télécoms et les FAI.
• Conception compacte pour une installation facile | • Technologie WDM avec entrée 1310/1550 nm | • Bruit ultra-faible et linéarité élevée | • Large plage de puissance d'entrée optique | • Idéal pour les réseaux de télécommunications et de FAI
Contact : Tomleequan E-mail : sales@fmuser.com WhatsApp : +8613922702227

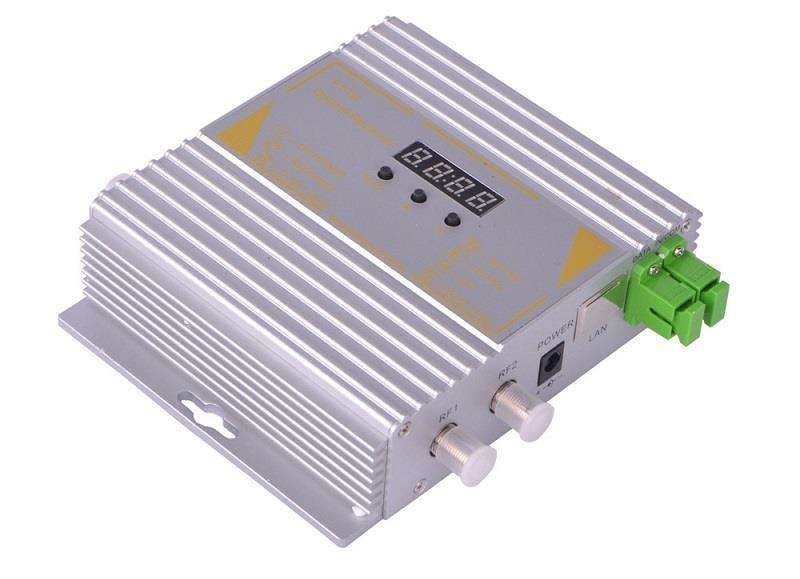

Ce mini nœud passif de type boîte est construit en WDM. La longueur d'onde d'entrée est de 1310/1550 nm.

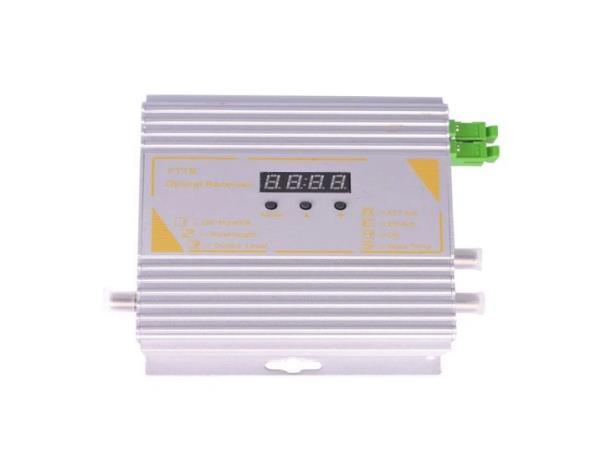

Nœud optique FTTH
Contact : Tomleequan E-mail :
Le nœud optique FTTH SR200 est conçu pour les réseaux Fibre To The Home. Son niveau de sortie est de 102 dBv avec WDM.
Caractéristiques
1. La taille plus petite facilite l'installation.
2. Il présente une excellente linéarité et planéité.
3. Il dispose d'une large gamme de puissance d'entrée optique.
4. La fibre est monomode. La perte de retour est élevée.
5. Il utilise des dispositifs actifs amplificateurs GaAs.
6. Technologie à très faible bruit
7. LED de couleur pour l'indication de la puissance optique
8. LED rouge pour l'indication d'alimentation
9. LED bicolore pour l'indication de la puissance optique (non allumée : puissance optique <-10 dBm, verte : -10 dBm < puissance optique <+3 dBm, rouge : puissance optique >+3 dBm)
Spécifications du nœud optique FTTH
Article Unité
Paramètres techniques
Paramètres optiques
Réception de la puissance optique dBm -9 ~ +2
Perte de retour optique dB >45
Longueur d'onde de réception optique nm 1210-1600
Type de connecteur optique SC/APC
Type de fibre Mode unique
Paramètres de lien
C/N dB ≥ 51
C/CTB dB ≥ 65
Contact : Tomleequan E-mail :
Note 1
Contact : Tomleequan E-mail :
C/CSO dB ≥ 60
Paramètres RF
Gamme de fréquences MHz 45 ~862/1003
Planéité de la bande dB ±1
Niveau de sortie nominal dBμV
Niveau de sortie maximal dBμV
106 (configuration FZ110, avec sortie d'inclinaison de 8 dB)
102 (séparateur à deux voies, avec sortie d'inclinaison de 8 dB)
108 (-79~ +2 configuration de prise) 104 (-9 ~ +2 répartiteur bidirectionnel)
Perte de retour de sortie dB ≥16
Impédance de sortie Ω 75
Plage d'égalisation de la commande électrique dB 0~15
Gamme ATT à commande électrique dB 0~15
Caractéristiques générales
Tension d'alimentation V CC 6 V/1 A
Température de fonctionnement °C -40~60
Consommation Virginie ≤6,5
Dimension mm 148(L)* 128(l)* 38(H)
Délai de mise en œuvre
Durée estimée (jours) 15 30 À négocier
Notre capacité commerciale
Contact : Tomleequan E-mail : sales@fmuser.com WhatsApp : +8613922702227
Contact : Tomleequan E-mail :
: +8613922702227
Nos clients incluent des agents commerciaux, des câblo-opérateurs, des opérateurs de télé communications, des fournisseurs d'accès Internet et des distributeurs du monde entier. La plupart de nos produits sont exportés vers l'Amérique du Sud, l'Asie du Sud-Est, l'Europe et l'Afrique du Nord.
