Amplificatore trunk CATV AGC bidirezionale per esterni
SA1200 all'ingrosso di fabbrica con percorso di ritorno per reti
su larga scala
Hai difficoltà con la stabilità del segnale in ambienti esterni difficili? L'amplificatore
trunk CATV AGC bidirezionale per esterni SA1200 è progettato per reti CATV di grandi e medie dimensioni, con un circuito di controllo AGC ad alte prestazioni per una gestione precisa del segnale e una bassa distorsione. Costruito con un alloggiamento impermeabile in alluminio e un rigoroso sistema di protezione dai fulmini, garantisce un funzionamento affidabile in condizioni estreme. Con una gamma di frequenza di 47/85~860/1003 MHz e un guadagno nominale fino a 38 dB, questo amplificatore è la soluzione ideale per una trasmissione del segnale robusta a lunga distanza.
• Circuito di controllo AGC ad alte prestazioni | • Alloggiamento impermeabile in alluminio | • Gamma di frequenza: 47/85~860/1003 MHz | • Guadagno nominale fino a 38 dB | • Ideale per reti CATV su larga scala
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Adotta un design di circuito maturo e ottimizzato, un processo interno scientifico e razionale, materiali di alta qualità e un circuito di controllo AGC ad alte prestazioni integrato, che garantisce un guadagno stabile e una bassa distorsione.

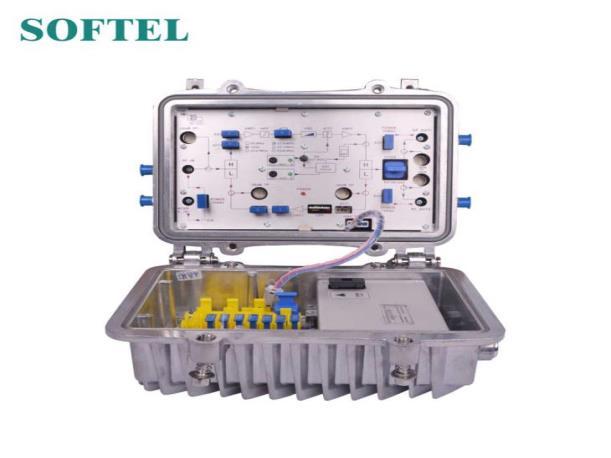

L'amplificatore trunk AGC bidirezionale per esterni SA1200 è un nuovo amplificatore ad alto guadagno. Adotta un design del circuito maturo e ottimizzato, un processo interno scientifico e razionale, materiali di alta qualità e un circuito di controllo AGC ad alte prestazioni integrato, che garantisce un guadagno stabile e una bassa distorsione. Questo amplificatore trunk CATV con percorso di ritorno è l'apparecchiatura di prima scelta per reti di trasmissione bidirezionali CATV di grandi e medie dimensioni.
Tomleequan
Tomleequan
Caratteristiche delle prestazioni

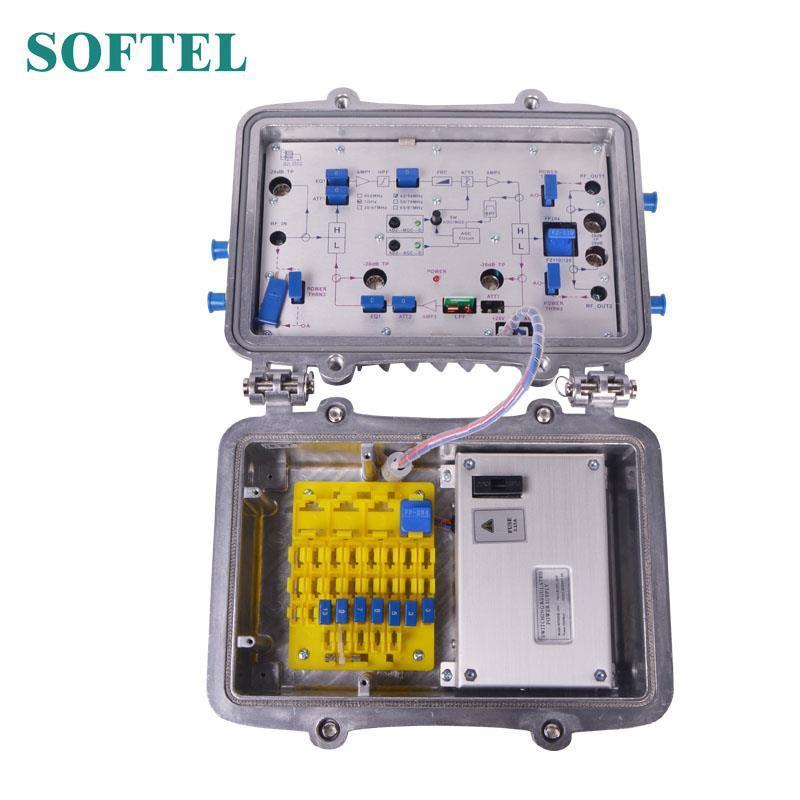

■È più comodo eseguire il debug grazie al filtro duplex plug-in, all'equalizzatore e all'attenuatore fissi, al rubinetto di uscita plug-in e alle porte di rilevamento in linea scientifiche e ragionevoli.
■Circuito di controllo AGC ad alte prestazioni integrato e dal design ottimale, rende il controllo più preciso e il funzionamento del segnale più stabile.

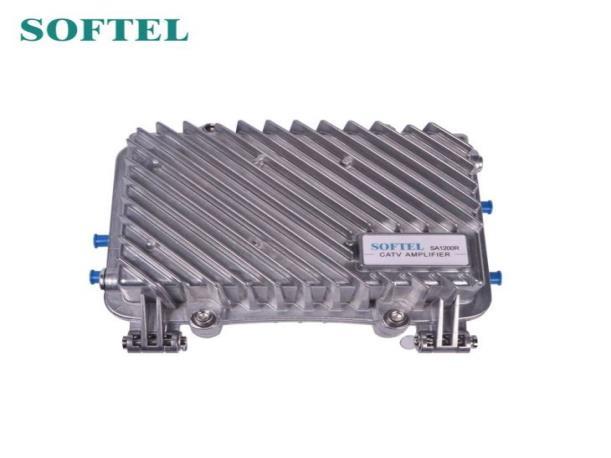

■L'amplificatore del tronco CATV con percorso di ritorno può funzionare ininterrottamente per lungo tempo in condizioni ambientali avverse all'esterno, grazie all'alloggiamento impermeabile in alluminio, all'alimentatore switching ad alta affidabilità e al rigoroso sistema di protezione contro i fulmini.
Parametri tecnici dell'amplificatore del tronco CATV con percorso di ritorno
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Articolo Unità Parametro tecnico
Percorso in avanti
Gamma di frequenza MHz Da 47/85 a 860/1003
Guadagno nominale (@FZ110)
Guadagno minimo completo (@FZ110)
Livello di ingresso nominale dBμV 72
Livello di uscita nominale dBμV 106/108
Piattezza nella banda
Figura di rumore dB ≤ 10
Perdita di ritorno dB ≥ 16
ATT dB 1-18 (fisso, stepping 1 dB, selezionabile)
Equalizzazione dB 1-15 (fisso, stepping 1 dB, selezionabile)
C/CTB dB ≥67
C/CSO dB ≥69
Condizioni di prova: 79 canali. Livello di uscita: 53 MHz/550 MHz/750 MHz. 99 dBuV/105 dBuV/108 dBuV
Frequenza pilota AGC MHz 168.25 (o specificato dall'utente)
Caratteristica AGC dB ±4 (ingresso) /±0,5 (uscita)
Ritardo di gruppo non è ≤ 10 (112,25 MHz/116,68 MHz)
Rapporto segnale/ronzio % < 2
Ottieni stabilità dB -1,0 ~ +1,0
Percorso di ritorno
Gamma di frequenza MHz 5 ~ 42/65
Guadagno nominale (@FZ110) dB 12 16 20 24
Livello di uscita massimo dBμV ≥ 110
Piattezza nella banda dB ±0,75
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Contatto: Tomleequan Email:
Figura di rumore dB ≤ 12
Perdita di ritorno dB ≥ 16
Rapporto di intermodulazione tra portante e secondo ordine dB ≥ 52
Condizioni di prova: livello di uscita 110 dBμV, Punti di prova: f1 = 10 MHz, f2 = 60 MHz, f3 = f2-f1 = 50 MHz
Ritardo di gruppo non è ≤ 20 (57 MHz/59 MHz)
Rapporto segnale/ronzio % < 2
Caratteristica generale
Impedenza caratteristica Ombra 75
Porta di prova dB -20±1
Tensione di alimentazione E A: CA (135 ~ 250) V; B: CA (35 ~ 90) V
Tensione di tenuta all'impulso (10/700μs) chilovolt > 5

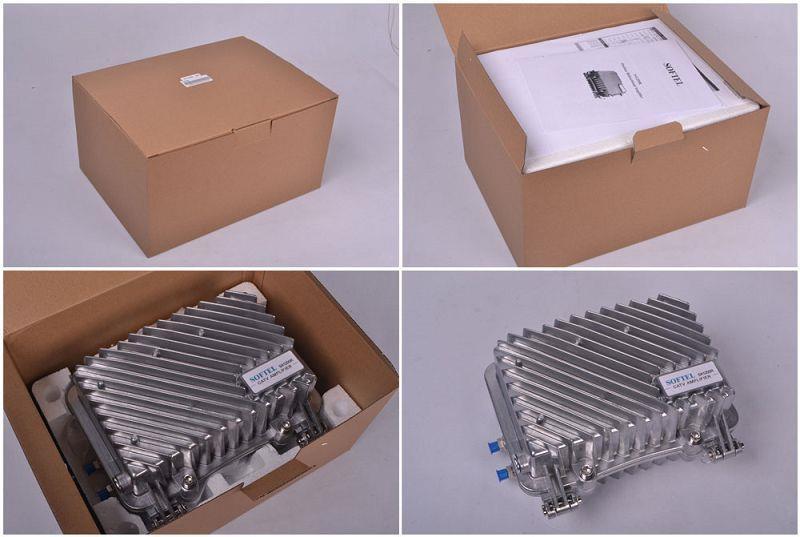

Pacchetto
