Manufactory Atacado XGS-PON 10G Receptor Óptico Nó Ativo para Redes CATV FTTH Triple-Play
Procurando otimizar sua rede de fibra para casa? O XGS-PON 10G Optical Receiver Active Node (SRXG-2020AW) é uma solução de alto desempenho e custo-efetiva
projetada para redes CATV FTTH Triple-Play. Com sua ampla faixa de potência óptica de recepção dinâmica (+2 a -21dBm) e ruído extrabaixo (CNR ≥ 45,3dB), ele garante
qualidade de sinal superior para TV analógica e digital. Sua tecnologia AGC WDM
economiza recursos de energia do amplificador óptico, reduzindo significativamente os custos de implantação de rede para as operadoras. Ideal para redes EPON, GPON e XG-PON, este dispositivo oferece planura excepcional (≤±0,75dB) em uma largura de banda de 47~1000MHz.
• Ampla faixa dinâmica (+2 a -21dBm) | • Ruído extrabaixo (CNR ≥ 45,3dB) | • AGC
WDM para eficiência de energia | • Ideal para redes EPON, GPON, XG-PON | • Caixa de metal para durabilidade
Triple play, fibra para a casa, usar o SRXG-2020AW pode economizar muitos recursos de energia do amplificador de fibra óptica. Para as operadoras, pode reduzir muito o custo de construção da rede.

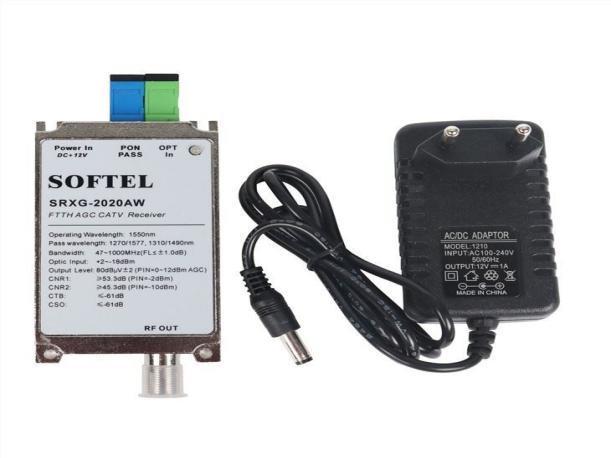

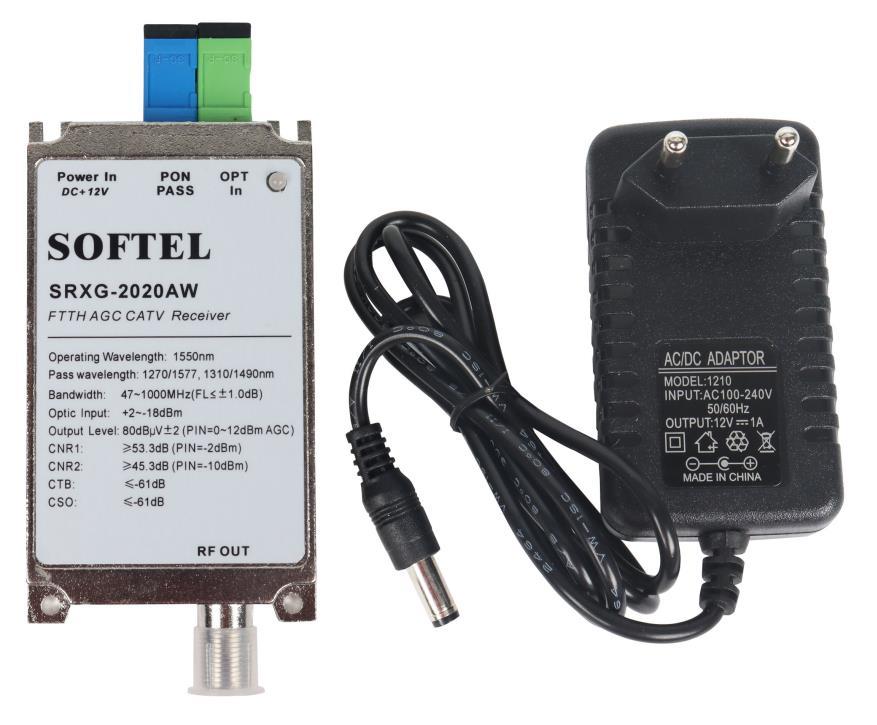

Nó ativo do receptor óptico XGS-PON 10G
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
1.0 Breve introdução ao nó ativo do receptor óptico XGS-PON 10G
SRXG-2020AW, a largura de banda de trabalho é de 47~1000MHz. Este é um receptor ativo óptico de baixo consumo de energia e alto desempenho com AGC WDM, adequado para rede CATV FTTH Triple-Play. Seja usado em TV analógica ou TV digital. Possui tubo receptor óptico de alta sensibilidade e circuito especial de correspondência de baixo ruído. A recepção de alta potência óptica Sat pode ser ajustada pelo nível PAD, reproduzindo a saída limitante, então SRXG-2020AW dentro de uma grande faixa dinâmica da potência óptica recebida de +2 ~-21dBm, tem características boas e excelentes. Triple play, fibra para a casa, usando o receptor óptico SRXG-2020AW que pode economizar muitos recursos de energia do amplificador de fibra óptica. Para as operadoras, pode diminuir muito o custo da construção da rede.
2.0 Característica do produto do nó ativo do receptor óptico XGS-PON 10G
1. Ruído extrabaixo (modulação de 3,8%, recepção de -10 dBm, CNR ≥ 45,3 dB)
2. Ampla faixa de potência óptica de recepção dinâmica: dentro do pino = -16, MER≥36,1dB
3. Rede EPON, GPON, XG-PON FTTH aplicável
. Pode economizar uma grande quantidade de recursos de energia óptica, reduzindo significativamente o custo de configuração da rede
5. Dentro da largura de banda de 47~1000MHz, todos com excelente característica de planura (FL≤±0,75dB)
6. Caixa de metal, oferece proteção para dispositivos optoeletrônicos sensíveis
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Contato: Tomleequan E-mail:
7. Alto nível de saída, pode ser usado por muitos usuários 8. Baixo consumo de energia, alto desempenho, alto custo-benefício
3.0 Aplicação principal do nó ativo do receptor óptico XGS-PON 10G
1. TV a cabo FTTH
2. Integração de três redes
3. FTTH EPON, GPON, XG-PON
4.0 Indicação de status do nó ativo do receptor óptico XGS-PON 10G
1. Vermelho: Sem entrada óptica ou potência óptica < -16dBm
2. Verde: Faixa de potência óptica ＞-16dBm
5.0 Índice técnico do nó ativo do receptor óptico XGS-PON 10G
Unid Recurso óptico Unidade Índice Suplemento
Comprimento de onda de trabalho CATV (nm) 1540~1563
Comprimento de onda de passagem (nm) 1270/1577 1310/1490
Isolamento de canal (em dB) ≥40 1550
Característica Óptica
Recurso RF
Recebendo energia (em dBm)
Perda de retorno óptico (em dB) ≥55
Conector de fibra óptica SC/APC
Largura de banda de trabalho (MHz) 47~1000
Planicidade (em dB) ≤±0,75 47~1000MHz
Nível de saída (dBμV) >78 Pino=
Perda de retorno (em dB) ≥14 47~862MHz
Impedância de saída (Ω) 75
Número da porta de saída 1
Conexão RF F-Feminino
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
de TV digital
Característica geral
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Tempo de trabalho (℃)
Temperatura de armazenamento (℃) -40~85
Temperatura relativa de trabalho (%) 5~95

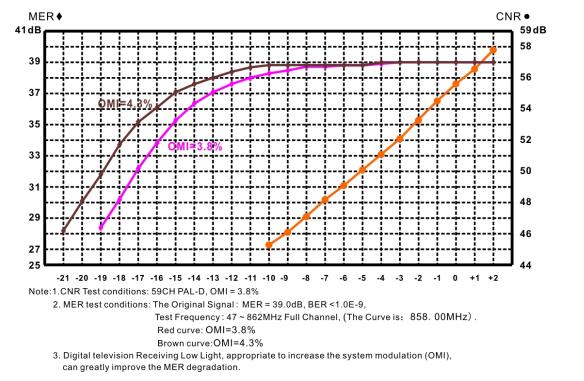

6.0 CNR, TABELA DE DEGRADAÇÃO MER do nó ativo do receptor óptico XGS-PON 10G
7.0 Nota de Nó ativo do receptor óptico XGS-PON 10G
1. O adaptador de energia para este equipamento: Entrada 110/220 V, saída DC 12 V (0,6 A).
2. Mantenha o conector óptico limpo, pois uma conexão ruim causará um nível de saída de RF muito baixo.
3. Não devem ser ajustados sozinhos, para evitar danos ao dispositivo.
