Récepteur optique XGS-PON 10G, nœud actif, vente en gros, pour réseaux CATV FTTH Triple-Play

Vous souhaitez optimiser votre réseau fibre optique jusqu'au domicile ? Le nœud actif r écepteur optique 10G XGS-PON (SRXG-2020AW) est une solution performante et é conomique conçue pour les réseaux CATV FTTH Triple Play. Grâce à sa large plage de puissance optique de réception dynamique (+2 à -21 dBm) et à son très faible bruit (CNR ≥ 45,3 dB), il garantit une qualité de signal supérieure pour la télévision analogique et numérique. Sa technologie AGC WDM économise les ressources de l'amplificateur optique, réduisant ainsi considérablement les coûts de déploiement réseau pour les opé rateurs. Idéal pour les réseaux EPON, GPON et XG-PON, ce dispositif offre une planéité exceptionnelle (≤ ± 0,75 dB) sur une bande passante de 47 à 1 000 MHz.

• Large plage dynamique (+2 à -21 dBm) | • Bruit extra-faible (CNR ≥ 45,3 dB) | • AGC WDM pour une efficacité énergétique | • Idéal pour les réseaux EPON, GPON, XG-PON | • Boîtier métallique pour plus de durabilité

Contact : Tomleequan E-mail : sales@fmuser.com WhatsApp : +8613922702227

Contact : Tomleequan E-mail : sales@fmuser.com WhatsApp : +8613922702227

L'utilisation du SRXG-2020AW, en mode triple play et fibre optique jusqu'au domicile, permet d'économiser considérablement la puissance de l'amplificateur à fibre optique. Pour les opérateurs, cela peut réduire considérablement les coûts de construction du réseau.

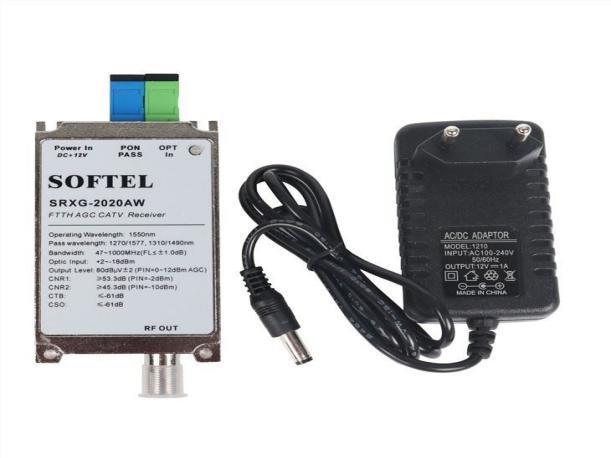

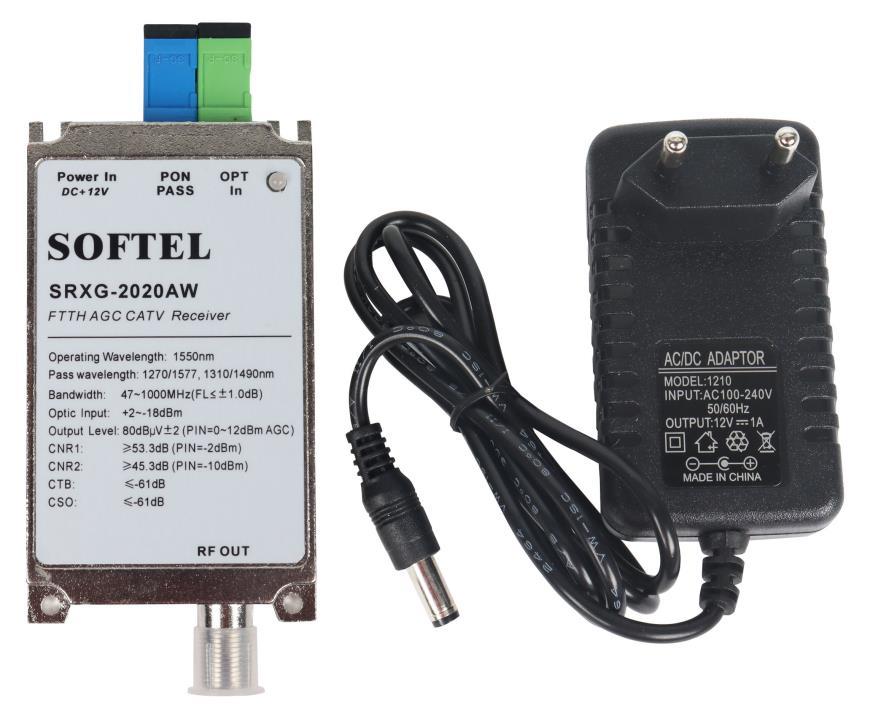

Nœud actif récepteur optique XGS-PON 10G

1.0 Brève introduction du nœud actif du récepteur optique XGS-PON 10G Le SRXG-2020AW, dont la bande passante est de 47 à 1 000 MHz, est un récepteur optique actif hautes performances, basse consommation et économique, avec AGC WDM. Il est adapté aux réseaux triple play CATV FTTH, qu'il soit utilisé en télévision analogique ou numérique. Il est doté d'un tube récepteur optique haute sensibilité et d'un circuit d'adaptation à faible bruit. La puissance optique de réception élevée par satellite est réglable par le niveau du PAD et la sortie de limitation de lecture. Le SRXG-2020AW offre ainsi d'excellentes caractéristiques dans une large plage dynamique de puissance optique reçue de +2 à -21 dBm. Le récepteur optique SRXG-2020AW, compatible triple play et fibre optique jusqu'au domicile, permet d'économiser considérablement la puissance de l'amplificateur fibre optique. Pour les opérateurs, cela permet de réduire considérablement les coûts de construction du réseau.

2.0 Caractéristiques du récepteur optique actif XGS-PON 10G 1. Bruit extra-faible (3,8 % de modulation, -10 dBm de réception, CNR ≥ 45,3 dB) 2. Large plage de puissance optique de réception dynamique : dans Pin=-16, MER≥36,1 dB 3. Réseau FTTH EPON, GPON, XG-PON applicable Contact : Tomleequan E-mail : sales@fmuser.com WhatsApp : +8613922702227

Contact : Tomleequan E-mail : sales@fmuser.com WhatsApp : +8613922702227

. Peut économiser un grand nombre de ressources d'énergie optique, réduisant considérablement le coût de configuration du réseau 5. Dans une bande passante de 47 à 1 000 MHz, le tout avec une excellente fonction de planéité (FL ≤ ± 0,75 dB) 6. Boîtier métallique, offre une protection pour les appareils optoélectroniques sensibles 7. Niveau de sortie élevé, peut être utilisé par de nombreux utilisateurs 8. Faible consommation d'énergie, hautes performances, performances à coût élevé 3.0 Principales applications du nœud actif du récepteur optique XGS-PON 10G 1. CATV FTTH 2. Intégration de trois réseaux 3. FTTH EPON, GPON, XG-PON 4.0 Indication d'état du nœud actif du récepteur optique XGS-PON 10G 1. Rouge : aucune entrée optique ou puissance optique < -16 dBm 2. Vert : Plage de puissance optique ＞-16 dBm 5.0 Index technique du nœud actif du récepteur optique XGS-PON 10G

Articles

Fonction optique

Unité

Indice

Longueur d'onde de travail CATV

(nm)

1540~1563 1270/1577

Longueur d'onde de passage

(nm) 1310/1490

Isolation des canaux

(dB)

Réception de puissance

(dBm)

≥40

Fonction optique

+2~-18 +2~-20 Perte de retour optique

(dB)

Connecteur de fibre optique

Fonctionnalité RF

≥55 SC/APC

Bande passante de travail

(MHz)

47~1000

Platitude

(dB)

≤±0,75

Niveau de sortie

(dBμV)

>78

Contact : Tomleequan E-mail : sales@fmuser.com WhatsApp : +8613922702227

Contact : Tomleequan E-mail : sales@fmuser.com WhatsApp : +8613922702227

Perte de retour

(dB)

≥14

Impédance de sortie

(Ω)

75

Numéro de port de sortie

1

Raccordement RF

F-Femme

OMI

(%)

MER

(dB)

4.3 34,7 - 35,5

Fonctionnalité de la télévision numérique

28,7 - 31 BER

Caractéristiques générales

<1,0E-9

Température de travail

(℃)

-20~+55

Température de stockage

(℃)

-40~85

Température relative au travail

(%)

5~95

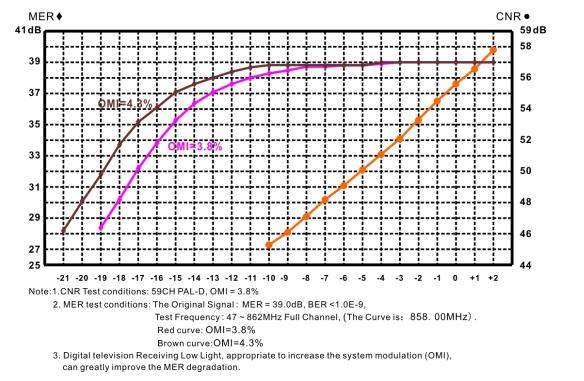

6.0 TABLEAU DE DÉGRADATION CNR, MER du nœud actif du récepteur optique XGS-PON 10G

Contact : Tomleequan E-mail : sales@fmuser.com WhatsApp : +8613922702227

Contact : Tomleequan E-mail : sales@fmuser.com WhatsApp : +8613922702227

7.0 Note de Nœud actif récepteur optique XGS-PON 10G 1. L'adaptateur secteur pour cet équipement : Entrée 110/220 V, sortie DC 12 V (0,6 A).

2. Gardez le connecteur optique propre, une mauvaise liaison entraînera un niveau de sortie RF trop faible.

3. Ne pas ajuster soi-même, pour éviter d'endommager l'appareil.
