Manufaktur Großhandel SFT2406G Digitaler
DVB-T2-Modulator für erweiterte Rundfunknetze
Möchten Sie die Spektrumeffizienz optimieren und die Signalzuverlässigkeit verbessern?
Der digitale DVB-T2-Modulator SFT2406G erfüllt die neuesten DVB-T/T2-Standards und bietet eine um 30 % höhere Kanalkapazität im Vergleich zu DVB-T. Dank fortschrittlicher Modulationstechnologie gewährleistet er eine robuste Signalübertragung für feste, mobile und tragbare Geräte. Dieser Modulator eignet sich ideal für digitale Rundfunknetze, wissenschaftliche Labore und DVB-T/T2-STB-Anwendungen. Er verfügt über zwei ASIund zwei IP-Eingänge, 10 MHz/1 PPS Taktsynchronisation und netzwerkbasierte Steuerung für nahtlose Upgrades.
• 30 % höhere Kanalkapazität | • 2 ASI- und 2 IP-Eingänge | •
Netzwerkverwaltungssystem | • EN302 755- und EN300 744-konform | • Ideal für Rundfunk, Labore und STB
Der DVB-T/T2-Modulator ist unser neues Produkt, das dem DVB-T/T2-Standard entspricht. Modellnummer: SFT2406G

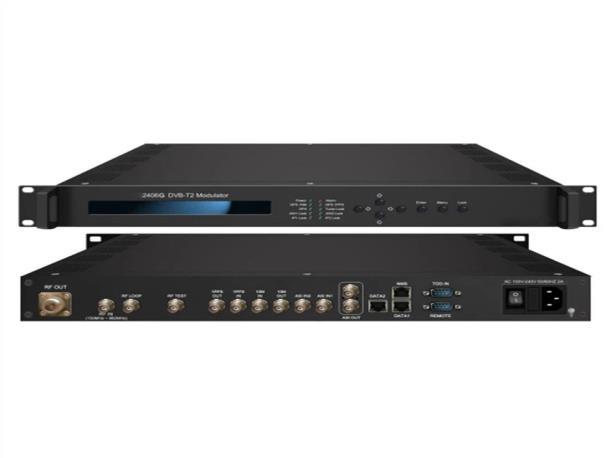

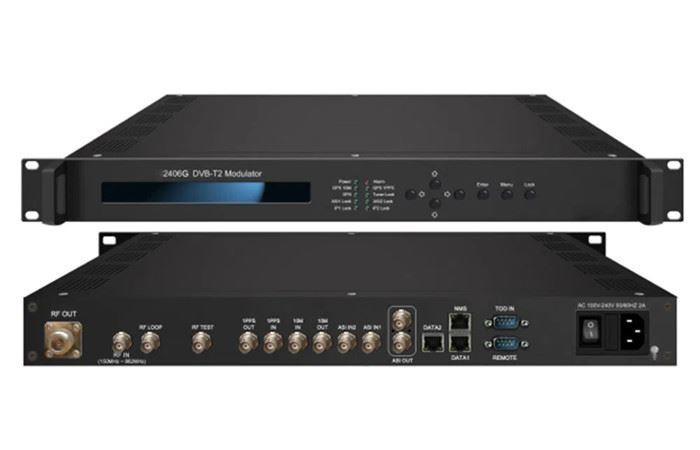

Digitaler DVB-T2 Modulator
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail:
Der DVB-T/T2-Modulator SFT2406G ist unser neues Produkt, das demDVB-T/T2-Standardentspricht. Dankseiner fortschrittlichen Modulationstechnologie kann dieser Modulator die Bodenspektrumressourcen effektiv nutzen und zuverlässige Signale für feste, mobile und tragbare Geräte bereitstellen. Im Vergleich zu DVB-T erhöht sich die Kanalkapazität um30 % unter dem Schwellenwert des ähnlichen Träger-Rausch-Verhältnisses (CNR). Darüber hinaus kann dieses Gerät über das Netzwerksystem aktualisiert und gesteuert werden, wodurch es vielseitig zum Aufbau digitaler Rundfunknetze eingesetzt werden kann und gute Signale für wissenschaftliche Labore und DVB-T/T2-Set-Top-Boxen liefert.
Funktion des digitalen DVB-T2-Modulators
* Vollständig konform mit den Normen EN302 755 und EN300 744
* 2ASI-Eingangsanschlüsse
* 2 IP-Eingänge über UDP-Protokoll
* 10 MHz Eingang/Loop-Ausgang, 1 PPS Eingang/Loop-Ausgang
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
* DVB-T/T2 RF-Ausgang in einem Gerät
* Unterstützt einzelne PLP
* Unterstützt MISO und SISO
* Unterstützt den MFN-Netzmodus
* Unterstützt nichtlineare digitale Vorverzerrung (DPD)
* Quarzoszillator mit konstanter Temperatur, Stabilität bis zu 0,1 ppm
* Unterstützt PID-Bypass und Pass-Through (Option)
* Tastaturbedienung und LCD-Anzeige
* Web-Netzwerkverwaltungssystem
Spezifikation des digitalen DVB-T2-Modulators
Eingang
Multiplexing (Option)
TS-Eingang über 2 ASI- und 2 IP-Ports (UDP)
10 MHz Referenztakteingang und Loop-Ausgang, BNC-Schnittstelle
1PPS-Eingang und Loop-Ausgang, BNC-Schnittstelle
Maximale PI D-Neuzuordnu ng
128 Eingänge pro Kanal
Funktion
PID-Neuzuordnung (automatisch oder manuell)
Präzise PCR-Anpassung
PSI/SI-Tabelle automatisch generieren
Standard EN302 755
Modus Modus A: Einzel-PLP;
PLP-Konstellati on QPSK, 16QAM, 64QAM, 256QAM (no rmal oder gedreht)
L1 Post-Konstel lationen BPSK, QPSK, 16QAM, 64QAM
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Modulation
DVB-T2
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
FEC-Länge Kurz (16K), Normal (64K)
FEC-Rate 1/2, 3/5, 2/3, 3/4, 4/5, 5/6
Pilotmuster PP1 - PP8
Schutzintervall 1/128, 1/32, 1/16, 19/256, 1/8, 19/128, 1/4
FFT-Modus 1k, 2k, 4k, 8k, 16k, 32k (normal oder e rweitert)
Bandbreite 5 MHz, 6 MHz, 7 MHz, 8 MHz
Netzmodus Meistbegünstigte
DVB-T Standard EN300 744
FFT 2K, 8K
Bandbreite 5 MHz, 6 MHz, 7 MHz, 8 MHz
Konstellation QPSK, 16QAM, 64QAM
Schutzintervall 1/4, 1/8, 1/16, 1/32
FEC 1/2, 2/3, 3/4, 5/6, 7/8
Netzmodus Meistbegünstigte
HF-Ausgang Anschluss N-Typ, 50 Ω Impedanz
HF-Bereich 150~999 MHz, 1-Hz-Schrittweite
Ausgangspege l ATT -15~+5 dBm, 0,1 dB-Schrittweite
MER > 43 dB
Schulterhöhe >56 dB
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
System LCD-Display, Tastatur und Web-Netzwerkverwaltung
Unterstützung von Software-Upgrades über das Netzwerk
Allgemein Abmessungen (B*L*H)
482 mm × 410 mm × 44 mm
Temperatur 0~45 ℃ (Betrieb), -20~80 ℃ (Lagerung)
Stromversorgu ng
Prinzipdiagramm des digitalen
Wechselstrom 220 V ± 10 %, 50/60 Hz
DVB-T2-Modulators

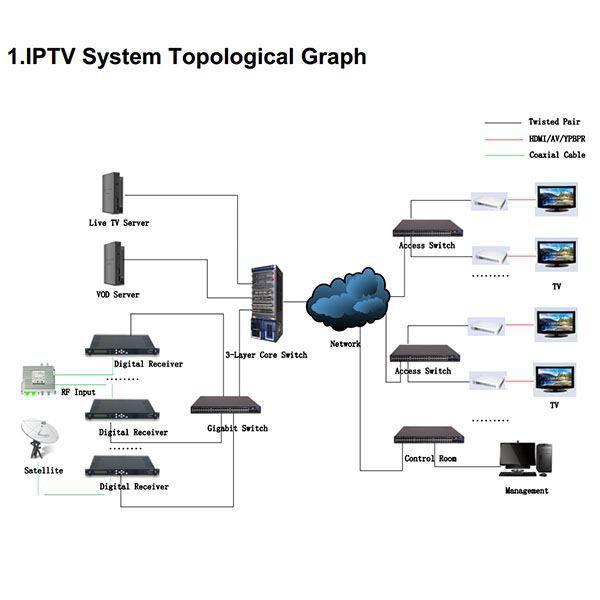

IPTV-Lösung
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Über uns
FMUSER ist ein auf Rundfunk- und Fernsehübertragungssysteme sowie die Integration von Hotel-IPTV-Systemen spezialisiertes Unternehmen. Das 2009 gegründete Unternehmen betreut weltweit über 180 Länder. Mehr als 20.000 Fernsehsender, Radiosender und Hotelkunden aus verschiedenen Ländern nutzen das System.
