* 2 IP-входа по протоколу UDP
* 10 МГц вход/выход петли, 1PPS вход/выход петли
* Выход DVB-T/T2 RF в одном устройстве
* Поддерживает один PLP
* Поддержка MISO и SISO
* Поддержка сетевого режима MFN
* Поддерживает нелинейное цифровое предыскажение (DPD)
* Кварцевый генератор с постоянной температурой, стабильность до 0,1 ppm
Максимальн
ое переназн
Умножение (опция)
Модуляция
DVB-T2
Созвездия пост а L1 BPSK, QPSK, 16QAM, 64QAM
Длина FEC
Короткий (16К), Нормальный (64К)
Ставка FEC 1/2, 3/5, 2/3, 3/4, 4/5, 5/6
Пилотный обр
азец
ПП1 - ПП8
Защитный инт ервал 1/128, 1/32, 1/16, 19/256, 1/8, 19/128, 1/4
Режим БПФ 1k, 2k, 4k 8k, 16k, 32k (обычный или ра сширенный)
Пропускная сп
особность
Сетевой режим
5МГц, 6МГц, 7МГц, 8МГц
DVB-T Стандарт EN300 744
БПФ 2К, 8К
Пропускная сп
особность
5МГц, 6МГц, 7МГц, 8МГц
Созвездие QPSK, 16QAM, 64QAM
Защитный инт
ервал 1/4, 1/8, 1/16, 1/32
ФЭК 1/2, 2/3, 3/4, 5/6, 7/8
Сетевой режим
ь
Диапазон ра диочастот 150~999 МГц, шаг 1
Выходной у ровень ATT -15~+5 дБм, шаг 0,1 дБ
МЭР > 43дБ
Уровень пл еч >56дБ
Система
через сеть
Общий Выпуск (Ш *Д*В) 482мм×410мм×44мм
Температур а 0~45 ℃ (эксплуатация), -20~80 ℃ (хранение)
Источник п итания Переменный ток 220 В±10%, 50/60 Гц

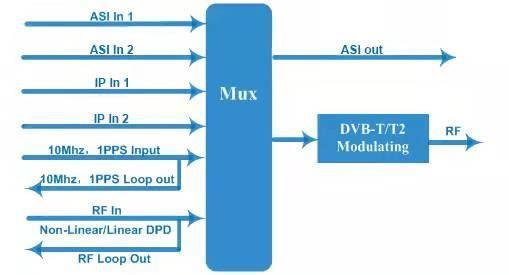

Принципиальная схема цифрового модулятора DVB-T2
