1 IP Zu ISDB-T Modulator SFT3306I für DTV Rundfunk Systeme
Suchen Sie eine leistungsstarke und kostengünstige Lösung für DTV-Übertragungen?
Der 16-in-1-IP-ISDB-T-Modulator SFT3306I von Softel ist ein Mux-Modulator der neuesten Generation. Er verarbeitet bis zu 512 IP-Eingänge und liefert 8/16 nicht benachbarte ISDB-T-Träger (50–960 MHz). Mit drei GE-Ports, einer Übertragungsrate von 840 Mbit/s und erweiterten Funktionen wie PID-Remapping, CA-Filterung und PSI/SI-Bearbeitung gewährleistet dieser Modulator die nahtlose Integration in DTV-Systeme der nächsten Generation. Er ist ideal für Rundfunkanstalten und Systemintegratoren und bietet hohe Integration, Zuverlässigkeit und Skalierbarkeit.
• 512 IP-Eingänge, 8/16 ISDB-T-Ausgänge | • 840 Mbit/s Übertragungsrate | •
PID-Neuzuordnung und PSI/SI-Bearbeitung | • Webbasierte Netzwerkverwaltung | • Konform mit ARIB STD-B31
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227

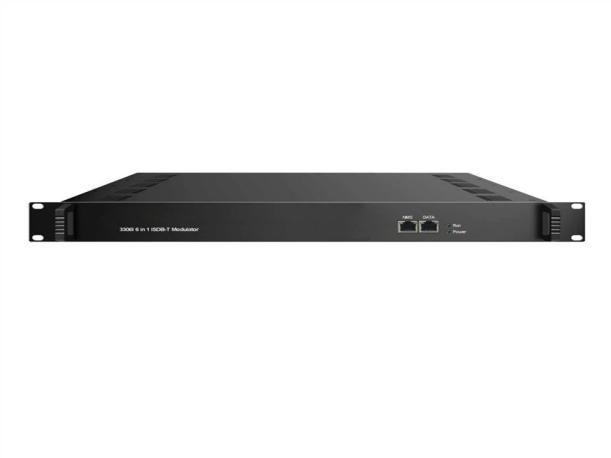

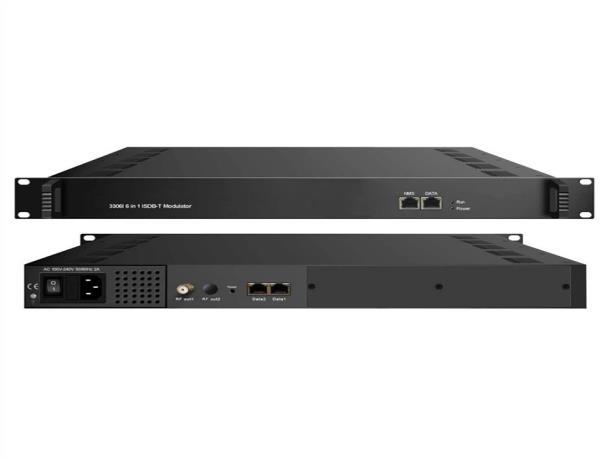

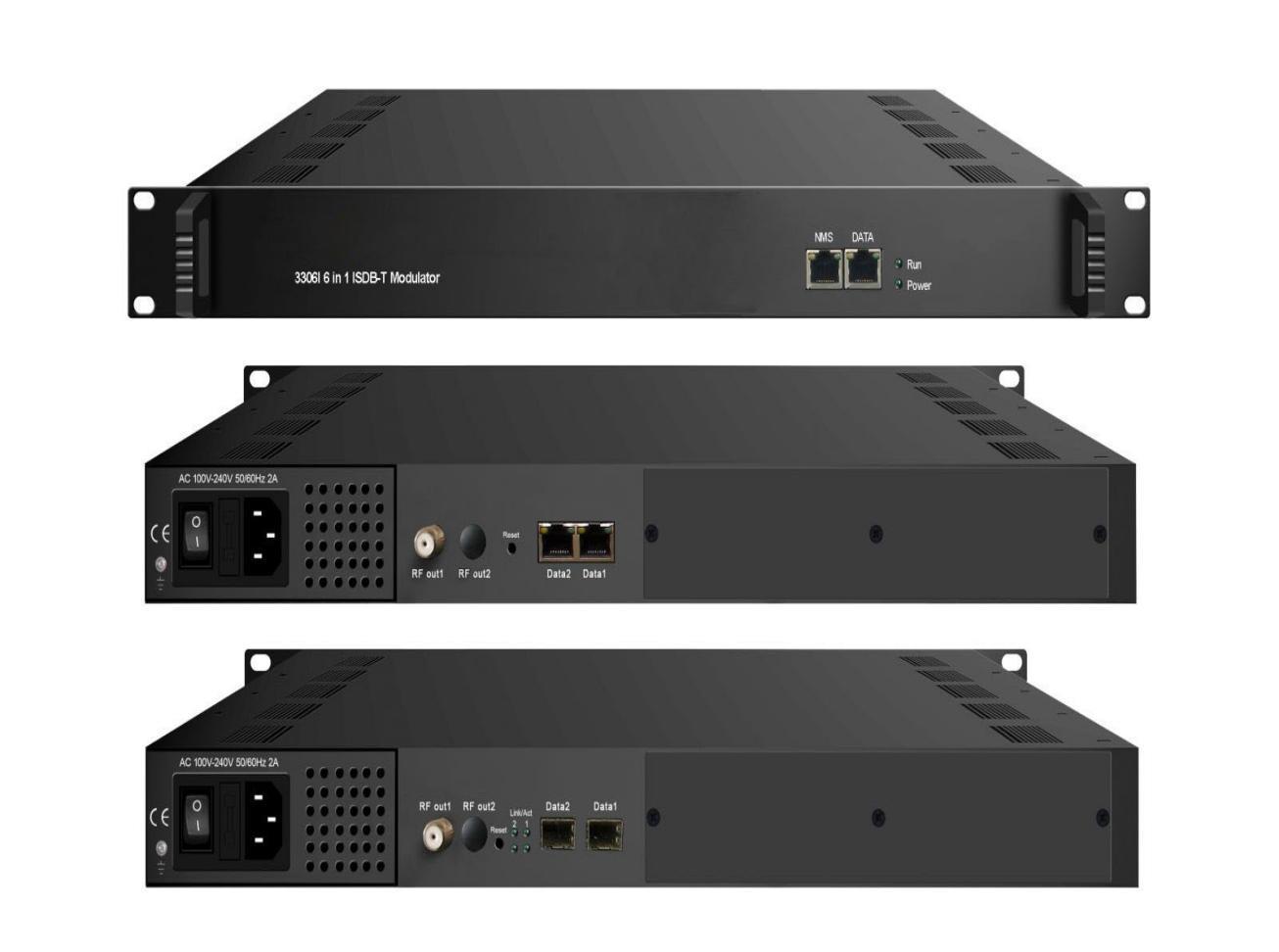

Der 8in1/16in1 ISDB-T-Modulator SFT3306I ist das von Softel entwickelte Mux-Modulationsgerät der neuesten Generation.
16-in-1-IP-zu-ISDB-T-Modulator
Der SFT3306I 8in1/16in1 ISDB-T-Modulator ist ein Mux-Modulator der neuesten Generation von Softel. Er verfügt über 8 (oder 16) Multiplexkanäle und ISDB-T-Modulationskanäle und unterstützt maximal 512 IP-Eingänge über die drei GE-Ports sowie 8 (oder 16) ISDB-T-Nicht-Benachbarungsträger (50–960 MHz) über die HF-Ausgangsschnittstelle. Das Gerät zeichnet sich außerdem durch einen hohen Integrationsgrad, hohe Leistung und niedrige Kosten aus. Es ist ideal für DTV-Übertragungssysteme der neuesten Generation.
FUNKTIONEN des 16-in-1-IP-zu-ISDB-T-Modulators
* 3 GE-Ports (max. 512 IP-Eingänge):
Bidirektionale Ports Data1 und Data2, max. 512 IP-Eingänge, 8/16 IP-Ausgänge.
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail:
* Maximal 840 Mbit/s für jeden GE-Eingang
* Unterstützt die genaue PCR-Anpassung
* Unterstützt CA-Filterung, PID-Neuzuordnung und PSI/SI-Bearbeitung
* Unterstützt bis zu 256 PIDS-Neuzuordnungen pro Kanal
* Unterstützt 8 IP-Ausgaben über Data1 und Data2 über UDP/RTP/RTSP – Version I
* Unterstützt 16 IP-Ausgabe über Data1 und Data2 über UDP/RTP/RTSP – Version II
* 8 (oder 16) nicht benachbarte Trägersignale, die ISDB-Tb (ARIB STD-B31) entsprechen
* Unterstützt webbasiertes Netzwerkmanagement
Spezifikation des 16-in-1-IP-zu-ISDB-T-Modulators
Max. 512 IP-Eingänge über 3 (Datenport auf der Vorderseite, Daten 1 und Daten 2) 100/1000M
Ethernet-Ports (SFP-Schnittstelle optional). – Für Version I
Eingang
Eingang
Mux
Max. 512 IP-Eingänge über 3 (Datenport an der Vorderseite, Daten 1 und Daten 2) 100/1000M
Ethernet-Ports (SFP-Schnittstelle optional). – Für Version II
Transportprotokoll TS über UDP/RTP, Unicast und Multicast, IGMPV2/V3
Übertragungsrate
Max. 840 Mbit/s für jeden GE-Eingang
Eingangskanal 512 IP-Streams
Ausgangskanal 8 (oder 16)
Max. PIDs
Funktionen
256 pro Kanal
PID-Neuzuordnung (automatisch/manuell optional)
PCR-genaue Anpassung
Automatische Generierung der PSI/SI-Tabelle
Standard ARIB STD-B31
Bandbreite 6M
Konstellation
Modulation
Parameter
QPSK, 16QAM, 64QAM
Schutzintervall 1/32, 1/16, 1/8, 1/4
Übertragungsmodus 2K, 4K, 8K
Coderate 1/2, 2/3, 3/4, 5/6, 7/8
MER ≥40dB
HF-Frequenz 50~960 MHz, 1-kHz-Schritt
HF-Ausgangspegel -20 dBm bis +10 dBm (87 bis 117 dBµV), 0,1 dB-Schrittweite
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Ausgangskanal
Ausgang für 8 nicht benachbarte Träger - Version I
Ausgang für 16 nicht benachbarte Träger - Version II
HF-Ausgang Schnittstelle 1 F-Typ-Anschluss, 75 Ω Impedanz ACLR -50 dBc
TS-Ausgang 8 (oder 16) IP-Ausgabe über UDP/RTP/RTSP, Unicast/Multicast, 2(Data1 & Data2) 100/1000M Ethernet-Ports
System Netzwerkmanagementsoftware (NMS) unterstützt
Abgang 480 mm × 327 mm × 44,5 mm (B x L x H)
Gewicht 5,5 kg
Temperatur 0–45 °C (Betrieb), -20–80 °C (Lagerung)
Allgemein
Stromversorgung
AC 100 V ± 10 %, 50/60 Hz oder AC 220 V ± 10 %, 50/60 Hz
Verbrauch 15,4 W
Bestellanleitung für den 16-in-1-IP-zu-ISDB-T-Modulator
512 IP-Eingang zu 8-Kanal-ISDB-T-Trägerausgang, 8
Version I
IP-Ausgang X
Version II
512 IP-Eingang zu 16-Kanal-ISDB-T-Trägerausgang, 16 IP-Ausgang X
Erfassungsprüfung des 16-in-1-IP-zu-ISDB-T-Modulators
Beim Öffnen der Geräteverpackung ist der Inhalt anhand der Packliste zu prüfen. Normalerweise sollte die Packliste folgende Artikel enthalten:
* SFT3306I 6-in-1-ISDB-T-Modulator
* Benutzerhandbuch
* Netzkabel
Wenn ein Artikel fehlt oder nicht mit der obigen Liste übereinstimmt, wenden Sie sich bitte an Ihren Händler vor Ort.
Installationsvorbereitung des 16-in-1-IP-zu-ISDB-T-Modulators
Befolgen Sie bei der Installation des Geräts die folgenden Schritte. Die Installationsdetails werden im weiterenVerlaufdieses Kapitels beschrieben. Sie können während der Installation auch die Abbildung auf der Rückseite zu Rate ziehen.
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail:
Die wichtigsten Schritte der Installation umfassen:
* Überprüfung auf eventuelle Geräteverluste oder Transportschäden
* Vorbereiten der relevanten Umgebung für die Installation
* Installation des NDS3306I 6-in-1-ISDB-T-Modulators
* Signalkabel anschließen
* Kommunikationsanschluss anschließen (falls erforderlich)
Erdungsanforderungen des 16-in-1-IP-zu-ISDB-T-Modulators
* Eine gute Erdung aller Funktionsmodule ist die Grundlage für die Zuverlässigkeit und Stabilität der Geräte. Sie ist zudem die wichtigste Garantie für Blitzableitung und Störfestigkeit. Daher muss das System dieser Regel entsprechen.
* Der Außenleiter und die Isolationsschicht des Koaxialkabels müssen eine ordnungsgemäße elektrische Leitung mit dem Metallgehäuse des Geräts gewährleisten.
* Der Erdungsleiter muss aus Kupfer bestehen, um die Hochfrequenzimpedanz zu verringern, und das Erdungskabel muss so dick und kurz wie möglich sein.
* Benutzer sollten sicherstellen, dass die beiden Enden des Erdungskabels gut elektrisch leitend und rostfrei sind.
* Es ist verboten, andere Geräte als Teil des Erdungsstromkreises zu verwenden
* Die Leitungsfläche zwischen Erdungskabel und Geräterahmen sollte nicht weniger als 25 mm2 betragen.
Umgebungsanforderungen des 16-in-1-IP-zu-ISDB-T-Modulators
Artikel Erfordernis
Maschinenhalle
Wenn der Benutzer eine Maschinenrahmenanordnung in einer Maschinenhalle installiert, sollte der Abstand zwischen zwei Reihen von Maschinenrahmen 1,2 bis 1,5 m betragen und der Abstand zur Wand sollte nicht weniger als 0,8 m betragen.
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Maschinenhallenboden
Umgebungstemperatur
Relative Luftfeuchtigkeit
Druck
Tür & Fenster
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Elektrische Isolierung, staubfrei
Volumenwiderstand des antistatischen Erdungsmaterials: 1 x 107 – 1 x 1010 W Erdungsstrombegrenzungswiderstand: 1 M (Bodenbelastung sollte größer als 450 kg/ m² sein )
5~40 ℃ (nachhaltig), 0~45 ℃ (kurzzeitig)
Der Einbau einer Klimaanlage wird empfohlen
20 % ~ 80 % nachhaltig 10 % ~ 90 % kurzfristig
86 bis 105 kPa
Montage von Gummistreifen zum Abdichten von Türspalten und Doppelglasscheiben für Fenster
Wand Es kann mit Tapeten oder weniger heller Farbe bedeckt werden.
Brandschutz
Leistung
Feuermeldeanlage und Feuerlöscher
Die Stromversorgung des Geräts, der Klimaanlage und der Beleuchtung ist unabhängig voneinander. Die Stromversorgung des Geräts erfordert Wechselstrom 220 V ±10 % 50/60 Hz oder 110 V ±10 % 50/60 Hz. Bitte überprüfen Sie dies vor der Inbetriebnahme sorgfältig.
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
