Encodeur modulateur HDMI SFT3536S avec
8/16/24 entrées
HDMI pour DVB-T ISDB-T ATSC
Vous recherchez une solution performante pour la diffusion TV numérique ? Le modulateur-encodeur HDMI SFT3536S intègre l'encodage, le multiplexage et la modulation dans un seul appareil, prenant en charge 8/16/24 entrées HDMI, 1 entrée ASI et 128 entrées IP via le port GE. Avec l'encodage MPEG-4 AVC/H.264 et la prise en charge des modulations DVB-C, DVB-T, ISDB-T et ATSC, il est idéal pour les diffuseurs, les hôtels et les établissements d'enseignement. Ses fonctionnalités incluent 12 sorties IP MPTS, le remappage PID et une gestion web pour un contrôle fluide.
• 8/16/24 entrées HDMI | • 128 entrées IP via le port GE | • Modulation DVB-C, DVB-T, ISDB-T, ATSC | • Gestion Web | • Idéal pour la diffusion, les hôtels et l'éducation
Contact : Tomleequan E-mail : sales@fmuser.com WhatsApp : +8613922702227

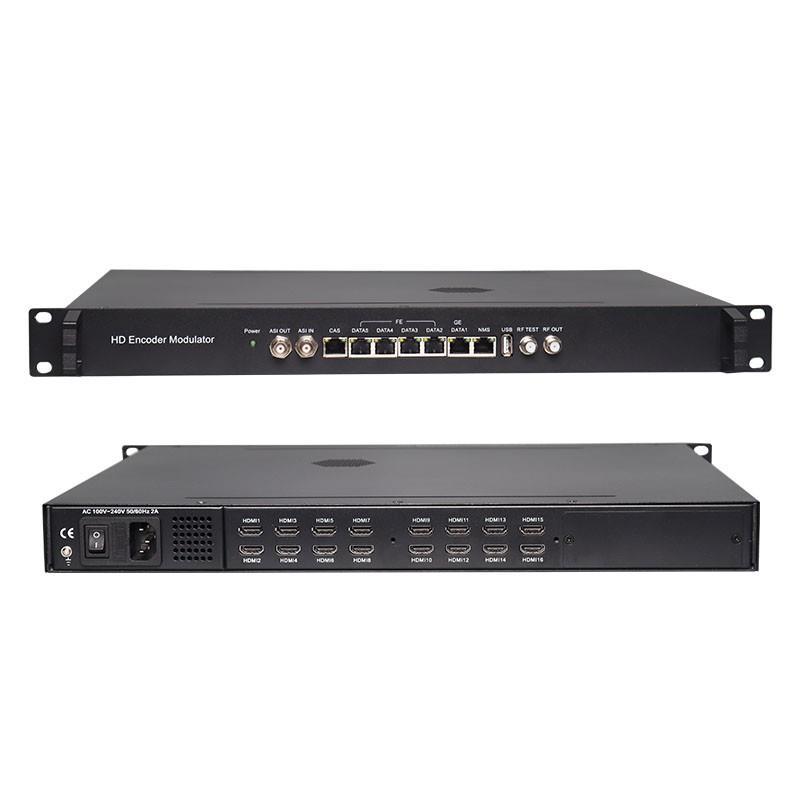

Le modulateur d'encodeur de télévision numérique SFT3536S prend en charge 8/16/24 entrées HDMI
Description du produit
Le SFT3536S (modulateur d'encodeur de télévision numérique) est un appareil professionnel à haute intégration qui inclut l'encodage, le multiplexage et la modulation. Il prend en charge 8/16/24 entrées HDMI, 1 entrée ASI, 1 entrée USB et 128 entrées IP via le port GE.
Contact : Tomleequan E-mail :
Caractéristiques
8/16/24 entrées HDMI, encodage vidéo MPEG-4 AVC/H.264
1 entréeASI pour remux
1 lecteur USB (insérez la clé USB contenant les vidéos « xxx.ts » dans le SFT3536S et lisez le contenu en toute simplicité ; système de fichiers FAT 32.)
128 entrées IPsur UDPet RTPvia le port GE
Chaque canal de sortie de l'opérateur traite aumaximum 32 IPà partir duport GE (protocole UDPet RTP)
Encodage audio MPEG1 Layer II, LC-AAC et HE-AAC, AC3 Pass Through et réglage du gain audio
Prise en charge du multiplexage 12 groupes/modulation DVB-C
Prise en charge du multiplexage 8 groupes/modulation DVB-T/ATSC Facultatif
Prise en charge du multiplexage de 6 (ou 16) groupes/modulation ISDB-T Facultatif
Prise en charge d'une sortieASI en tant que miroir de l'une des porteuses de sortie RF Facultatif
Prise en charge de la sortie IP12 MPTS sur UDP, RTP/RTSP – sortie RF DVB-C
Prise en charge de la sortie IP8 MPTS sur UDP, RTP/RTSP - Sortie RFDVB-T/ATSC
Prise en charge de 6 (ou 16) sorties IPMPTS sur UDP, RTP/RTSP - Sortie RFISDB-T
Prise encharge du LOGO, de la légende et de l'insertion de code QR (langues prises en charge : chinois, anglais, ةي برع لا, ไไไ, , р у с с к и й , ودرا, pour plus de langues, veuillez nous consulter…)
Contact : Tomleequan E-mail : sales@fmuser.com WhatsApp : +8613922702227
Prise en charge du remappage PID/ajustement PCR précis/édition et insertion PSI/SI

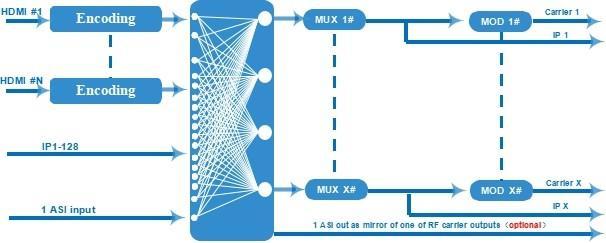

Contrôle via la gestion Web et mises à jour faciles via le Web Tableau des principes
Caractéristiques
Saisir 8/16/24 entrées HDMI pour l'option 1 entrée ASI pour remux
1 entrée lecteur USB pour remux
:
128 entrées IP sur UDP et RTP, port GE, RJ45 sortie RF DVB-C
128 entrées IP sur UDP et RTP, port GE, RJ45 sortie RF DVB-T/ATSC 128 entrées IP sur UDP et RTP, port GE, RJ45 sortie RF ISDBT
Vidéo Résolution
Saisir 1920×1080_60P, 1920×1080_60i, 1920×1080_50P, 1920×1080_50i, 1280×720_60P, 1280×720_50P, 720×576_50i,720×480_60i, Sortir 1920×1080_30P, 1920×1080_25P, 1280×720_30P, 1280×720_25P, 720×576_25P,720×480_30P,
Codage MPEG-4 AVC/H.264
Contact : Tomleequan E-mail :
Contact : Tomleequan E-mail :
Débit binaire 1 Mbps à 13 Mbps par canal
Contrôle des taux CBR/VBR
Structure du GOP IP…P (réglage du cadre P, sans cadre B)
Audio Codage
Taux d'échantillonnage
MPEG-1 Couche 2, LC-AAC, HE-AAC et AC3 Passthrough
48 kHz
Résolution 24 bits
Gain audio 0-255 réglable
MPEG-1 couche 2
Débit binaire
Débit binaire
LC-AAC
Débit binaire
HE-AAC
Multiplexage PID maximal
Remappage
Fonction
48/56/64/80/96/112/128/160/192/224/256/320/384 kbps
Modulation DVB-C
48/56/64/80/96/112/128/160/192/224/256/320/384 kbps
48/56/64/80/96/112/128 kbps
255 entrées par canal
Remappage PID (automatiquement ou manuellement)
Ajustement précis de la PCR
Générer automatiquement le tableau PSI/SI
Chaîne QAM 12 porteuses non adjacentes en sortie (maximum
bande passante 192 MHz)
Standard EN300 429/UIT-T J.83A/B
MER ≥ 40 dB
fréquence RF 50~960MHz, pas de 1KHz
Niveau de sortie RF -20~+3dbm, pas de 0,1db
Débit de 5,0 Msps à 7,0 Msps, pas de 1 ksps
Contact : Tomleequan E-mail : sales@fmuser.com WhatsApp : +8613922702227
Contact : Tomleequan E-mail :
symboles
J.83A
Constellation 16/32/64/128/256QA
DVB-T
ATSC
J.83B
M 64/256 QAM
Bande passante 8M 6M
Standard EN300744
Mode FFT 2K, 4K, 8K
Bande passante 6M, 7M, 8M
Constellation QPSK, 16QAM, 64QAM
Intervalle de garde 1/4, 1/8, 1/16, 1/32
FEC 1/2, 2/3, 3/4, 5/6, 7/8
MER ≥ 42 dB
fréquence RF 50~960MHz, pas de 1KHz
sortie RF 8 porteuses non adjacentes en sortie (maximum bande passante 192 MHz)
Niveau de sortie RF -20~ +3 dBm, pas de 0,1 dB
Standard ATSC A/53
Bande passante 6M
Constellation 8VSB
FEC RS(208 188)+treillis
MER ≥ 40 dB
LCA -55 dBc
Contact : Tomleequan E-mail : sales@fmuser.com WhatsApp : +8613922702227
Contact : Tomleequan E-mail :
fréquence RF 50~960MHz, pas de 1KHz
sortie RF 8 porteuses non adjacentes en sortie (maximum bande passante 192 MHz)
Niveau de sortie RF -20~+3dbm (pour toutes les porteuses), pas de 0,5db
ISDB-T
Standard ARIB STD-B31
Bande passante 6M
Constellation QPSK, 16QAM, 64QAM
Intervalle de garde 1/32, 1/16, 1/8, 1/4
Transmission Mode 2K, 4K, 8K
Taux de code 1/2, 2/3, 3/4, 5/6, 7/8
MER ≥ 40 dB
fréquence RF 50~960MHz, pas de 1KHz
sortie RF 6 (ou 16) porteuses non adjacentes en sortie (bande passante maximale 192 MHz)
Niveau de sortie RF -20 dBm ~ +3 dBm, pas de 0,1 dB
Sortie de flux 1 sortie ASI comme miroir de l'une des porteuses de sortie RF (en option)
Sortie 12 MPTS sur UDP et RTP/RTSP en tant que miroir de 12 porteuses DVB-C,
Sortie 8 MPTS sur UDP et RTP/RTSP comme miroir de 8 porteuses
DVB-T/ATSC (enoption) Sortie 6 MPTS sur UDPet RTP/RTSP comme miroir de 6 porteuses ISDB-T (en option)
Sortie 16 MPTS sur UDP et RTP/RTSP comme miroir de 16 porteuses ISDB-T (en option)
Contact : Tomleequan E-mail : sales@fmuser.com WhatsApp : +8613922702227
Fonction du système
Contact : Tomleequan E-mail : sales@fmuser.com WhatsApp : +8613922702227
1 interface Ethernet Base-T 1000M, port GE
Gestion de réseau (WEB)
Langues chinoise et anglaise
Mise à niveau du logiciel Ethernet
Divers Dimensions (L × L × H)
482 mm × 328 mm × 44 mm
Environnement 0~45℃ (travail)；-20~80℃（stockage）
Besoins en énergie CA 110 V ± 10 %, 50/60 Hz, CA 220 ± 10 %, 50/60 Hz
