Manufaktur Großhandel 4 In 1 QAM Modulator SFT3343D für
DVB-C/T/T2 ISDB-T ATSC mit 4 HF-Ausgängen
Suchen Sie eine vielseitige und kostengünstige Lösung für Kabelfernsehen? Der SFT3343D 4-in-1-QAM-Modulator von SOFTEL vereint Multiplexing, Scrambling und QAM-Modulation in einem einzigen Hochleistungsgerät. Mit optionalen 8
DVB-C/T/T2/ISDB-T/S/S2/S2X/ATSC-Tunern, 6 ASI-Eingängen und 256 IP-Eingängen bietet er 4 HF-Ausgänge und 4 MPTS über UDP. Das steckbare Design ermöglicht einen einfachen Modulaustausch, während MER≥40dB eine hervorragende HF-Leistung garantiert. Er ist ideal für Kabelfernsehsysteme der nächsten Generation und unterstützt die Standards DVB-C, ITU-T J.83A/B/C und ETSI.
• 4 HF-Ausgänge und 4 MPTS über UDP | • Steckbare Struktur für einfachen
Modulaustausch | • MER≥40 dB für überragende HF-Leistung | • Unterstützt die Standards DVB-C, ITU-T J.83A/B/C und ETSI | • Ideal für CATV-Rundfunksysteme
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail:
SFT3343D ist ein leistungsstarker und kostengünstiger Mux-Scrambling-QAM-Modulator von SOFTEL.

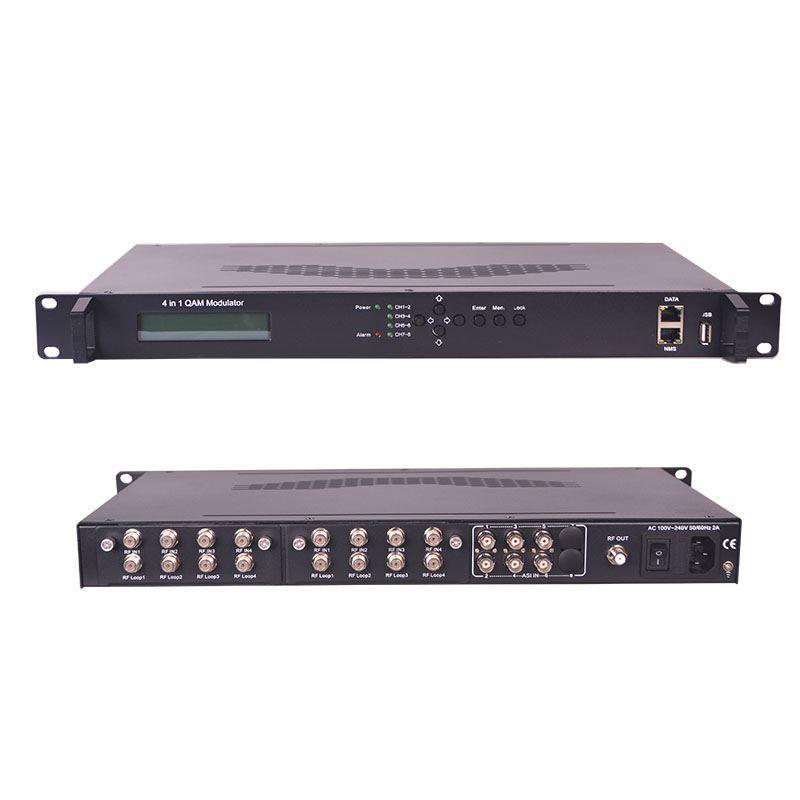

4-in-1-QAM-Modulator
Produktpräsentation
Kontakt: Tomleequan E-Mail: sales@fmuser.com
Der SFT3343D ist ein leistungsstarker und kostengünstiger Mux-Scrambling-QAM-Modulator von SOFTEL. Er verfügt optional über mehrere Eingänge. Nach Multiplexing, Scrambling und QAM-Modulation stehen vier HF-Ausgängezur Verfügung. Umden unterschiedlichen Kundenanforderungengerechtzu werden, verfügt das Gerät außerdem über einen IP-Anschluss zur Ausgabe von vier MPTS über UDP. Die steckbare Bauweise erleichtert den Modulwechsel (Demodulator) bei Bedarf erheblich.
Die vier optionalen CAMs/CIs und BISS-Module entschlüsseln die von den vier Tuner-Eingängen eingegebenen Programme. Das steckbare Design erleichtert den Modulwechsel (Demodulator) bei Bedarf erheblich. Der SFT3343D zeichnet sich zudem durch hohe Integrationsdichte, hohe Leistung und niedrige Kosten aus. Er ist ideal für die neue Generation von Kabelfernsehsystemen.

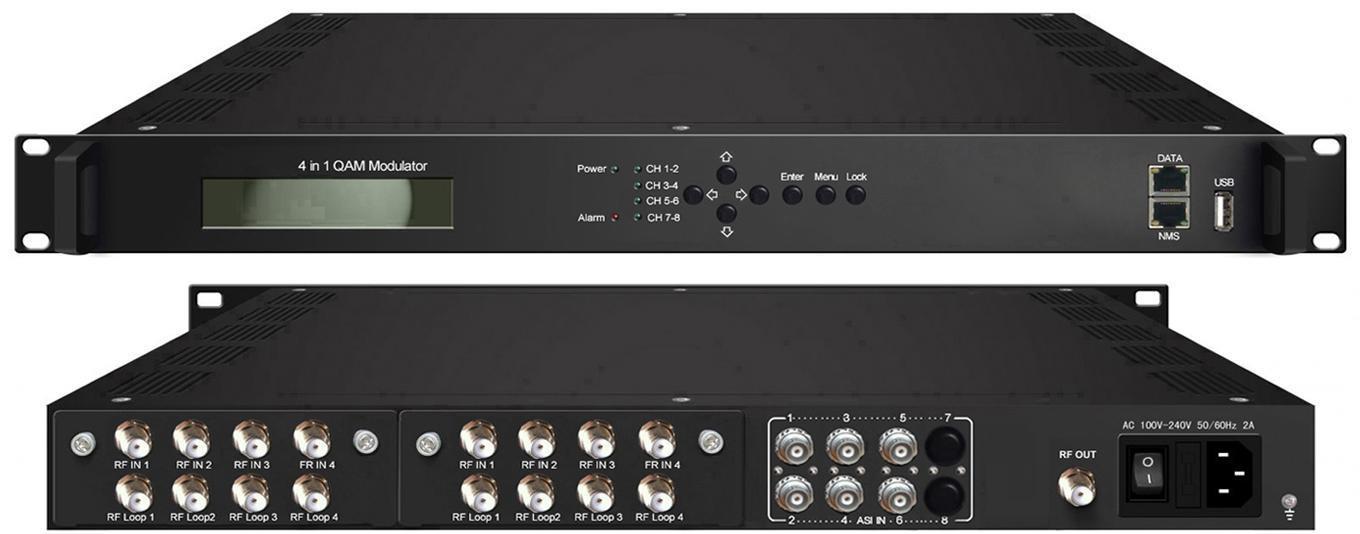

Version 1
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail:
Hauptmerkmale
Mehrere Eingangsanschlüsse optional:
8 DVB-C/T/T2/ISDBT/S/S2/S2X/ATSC FTA-Tuner + 6 ASI-Eingänge + 256 IP-Eingänge ( Version 1 )
4 DVB-C/S/S2/ATSC-Tuner mit CAM+6 ASI-Eingängen ( Version 2 )
Unterstützt 4-Kanal-Multiplexing + 4-Kanal-Verschlüsselung + 4-Kanal-QAM-Modulation
Vollständige Unterstützung von DVB-C (EN300 429) und ITU-T J.83A/B/C
Vollständige Unterstützung der DVB-General-Scrambling-System-Beschreibung ETR289, Simulcrypt-Standard ETSI 101 197 und ETSI 103 197
Unterstützt die genaue PCR-Anpassung
Unterstützt PSI/SI-Bearbeitung und -Einfügen
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Hervorragender HF-Ausgangsleistungsindex, MER≥40db
Unterstützt 4*MPTS-Ausgabe über UDP
4 CAM entschlüsselt mehrere Programme von 4 Tuner-Eingängen (optional)
Unterstützt BISS-Entschlüsselung (nur für Version 2)
Unterstützt LCD-Display und Tastatur

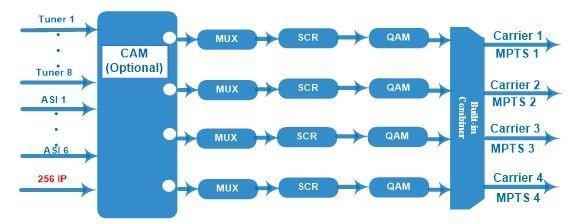

Unterstützt Web-Management, Updates über Web und USB Funktionsprinzip
Spezifikation
Eingang
8
DVB-C/T/T2/ISDBT/S/S2/S2X/ATSC FTA-Tuner + 6 ASI-Eingänge + 256 IP-Eingänge
Version 1
4
DVB-C/S/S2/ATSC-Tuner mit CAM + 6 ASI
Für Version 1 :
Multi -Mode-Tuner umschaltbar
(Neu Typ )
Tuner-Sektion
Für Version 1
(Neu Typ )
DVB- C
DVB-T/T2

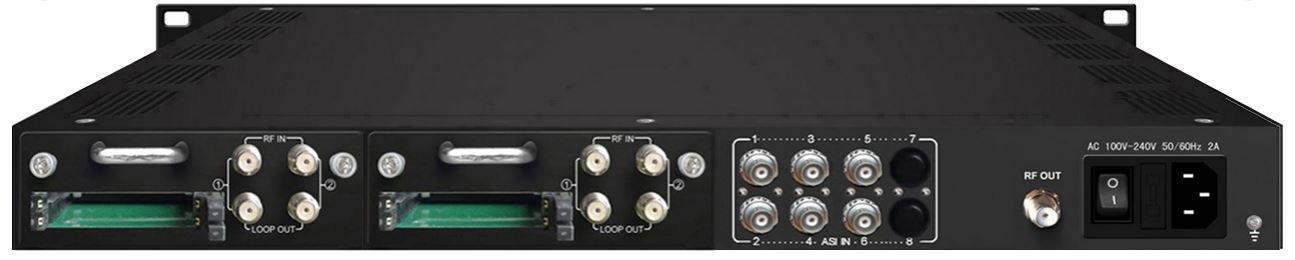

Version 2
Eingangsfrequenz 60 ~ 890 MHz
Standard J.83A, J.83C J.83B
Konstellation 16/32/64/128/256 QAM 64/256 QAM
Eingangsfrequenz 60 ~ 890 MHz
Bandbreite 5/ 6/7/8 M
ISDB-T Eingangsfrequenz 60 ~ 890 MHz
Eingangsfrequenz 950 bis 2150 MHz
Symbolrate 0,5 bis 45 Msps
Signalstärke 65 25 dBm
DVB-S
FEC 1/2, 2/3, 3/4, 5/6, 7/8
Konstellation QPSK
Maximale
Eingangsbitrate ≤ 120 Mbit/s
DVB-S 2X
Eingangsfrequenz 950~2150MHz
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Tomleequan
DVB-S 2X
Symbolrate
FEC
+8613922702227
QPSK/8PSK /16APSK: 0,5 bis 45 Msps
32APSK: 0,5 bis 40 Msps;
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
32APSK: 3/4, 4/5, 5/6, 8/9 , 9/10
Konstellation QPSK, 8PSK , 16APSK, 32APSK
Maximale
Eingangsbitrate
≤ 120 Mbit/s
Eingangsfrequenz 950~2150MHz
QPSK/8PSK /16APSK: 0,5 bis 45 Msps
Symbolrate
FEC
8APSK: 0,5 bis 40 Msps
32APSK: 0,5 bis 40 Msps
QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20
8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
8APSK: 5/9-L, 26/45-L
16APSK: 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 1/2-L, 8/15-L, 5/9-L, 26/45, 3/5, 3/5-L, 28/45, 23/36, 2/3-L, 25/36, 13/18, 7/9, 77/90
32APSK: 3/4, 4/5, 5/6, 8/9, 2/3-L, 32/45, 11/15, 7/9
Konstellation QPSK, 8PSK, 8APSK, 16APSK, 32APSK
Maximale
Eingangsbitrate
DVB-C
≤ 120 Mbit/s
Standard J.83A (DVB-C), J.83B, J.83C
Eingangsfrequenz 30 ~ 1000 MHz
Konstellation 16/32/64/128/256 QAM
Eingangsfrequenz 950 bis 2150 MHz
Für Version 2
DVB-S
DVB-S2
S symbol rate 2–45 Msps
FEC 1/2, 2/3, 3/4, 5/6, 7/8
Signalstärke -65 bis -25 dBm
Konstellation QPSK
Eingangsfrequenz 950 bis 2150 MHz
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Multiplexing
Kontakt: Tomleequan E-Mail:
ATSC
Maximale
PID-Neuzuordnung
Funktion
Maximale
Klettern
Modulation
System
+8613922702227
S symbol rate QPSK/8PSK 1~45 Msps
FEC 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
Konstellation QPSK, 8PSK
Eingangsfrequenz 54 bis 858 MHz
Bandbreite 6M
Konstellation 8VSB
128 pro Eingangskanal
PID-Neuzuordnung (automatisch oder manuell)
Genaue PCR-Anpassung
PSI/SI-Tabelle automatisch generieren
Simulcrypt-CA 4
Standard ETSI 101 197 , ETSI 103 197
Verbindung Lokale/Remote-Verbindung
QAM-Kanal 4
Standard EN300 429/ITU-T J.83A/B/C
MER ≥40 dB
HF-Frequenz 30~999 MHz, 1-kHz-Schritte
HF-Ausgangspegel
-10~0dbm,0,1db Schritt
-20~0dbm,0,1db Schritt
Version 1
Version 2
Symbolrate 5,0 Msps ~ 9,0 Msps , 1 ksps Schrittweite J.83A J.83B J.83C
Konstellation 16/32/64/128/256QAM 64/256 QAM 64/256 QAM
Bandbreite 8M 6M 6M
Lokale Schnittstelle LCD + Steuertasten Fernverwaltung Web-NMS
Streamen 4* MPTS über UDP- Ausgang (RJ45, 100 0 M , Unicast/Multicast)
Sprache Englisch und Chinesisch
Software-Upgrade Web und USB
Dimension
(B*T*H)
Allgemein
482 mm × 300 mm × 44,5 mm
Temperatur 0–45 °C (Betrieb); -20–80 °C (Lagerung)
Klimaanlage 100 V ± 1050/60 Hz ;
Leistung
Wechselstrom 220 V ± 10 %, 50/60 Hz
