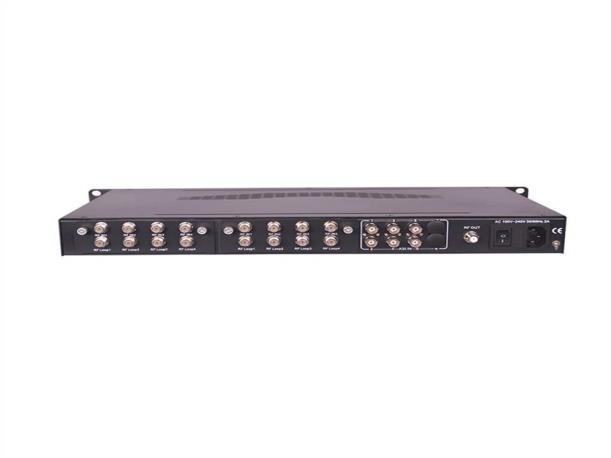

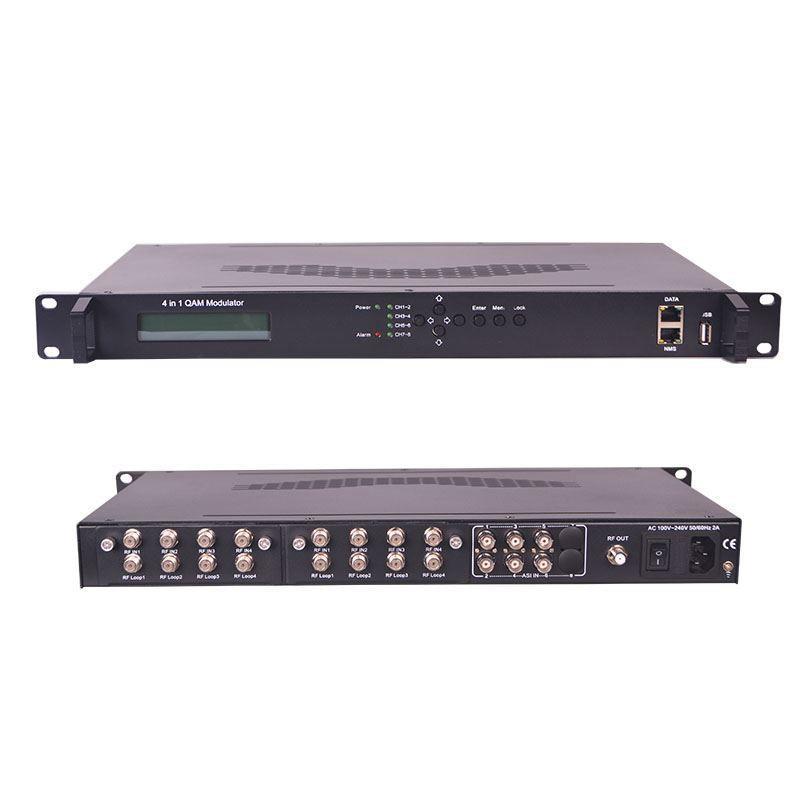

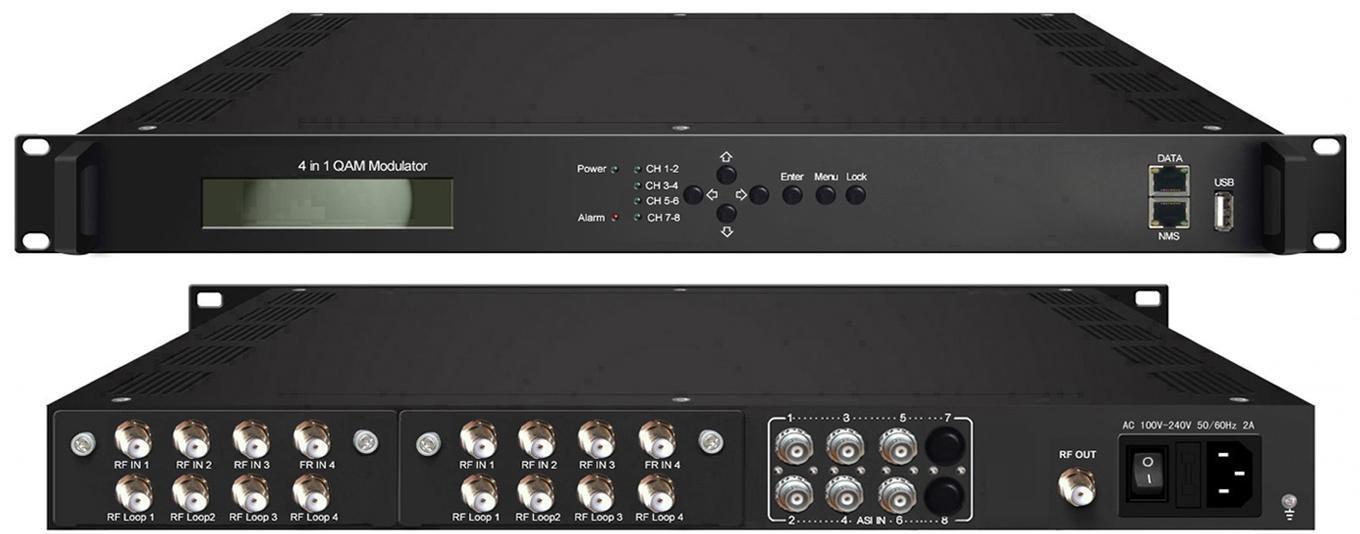

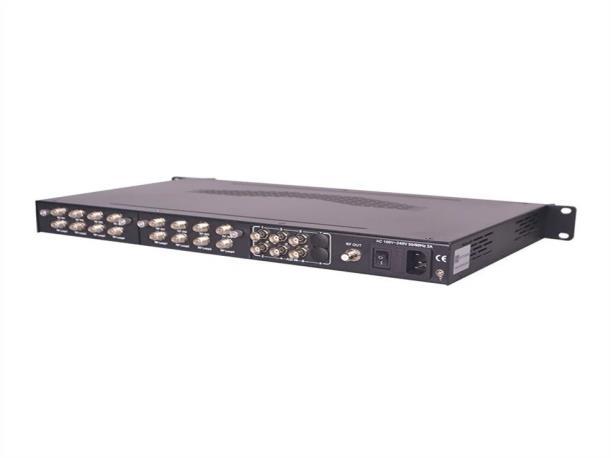

Modulateur QAM 4 en 1 SFT3343D pour DVB-C/T/T2 ISDB-T
ATSC avec 4 sorties RF
Vous recherchez une solution polyvalente et économique pour la diffusion par câble ? Le modulateur QAM 4 en 1 SFT3343D de SOFTEL combine multiplexage, brouillage et modulation QAM en un seul appareil hautes performances. Avec 8 tuners
DVB-C/T/T2/ISDB-T/S/S2/S2X/ATSC en option, 6 entrées ASI et 256 entrées IP, il offre 4 sorties RF et 4 MPTS sur UDP. Sa conception enfichable facilite le remplacement des modules, tandis qu'un MER ≥ 40 dB garantit d'excellentes performances RF. Idéal pour les systèmes de télévision par câble de nouvelle génération, il prend en charge les normes
DVB-C, ITU-T J.83A/B/C et ETSI.
• 4 sorties RF et 4 MPTS sur UDP | • Structure enfichable pour un remplacement facile du module | • MER ≥ 40 dB pour des performances RF supérieures | • Prise en charge des normes
DVB-C, ITU-T J.83A/B/C et ETSI | • Idéal pour les systèmes de diffusion CATV
Le SFT3343D est un modulateur QAM à brouillage multiplexé hautes performances et économique conçu par SOFTEL.
Modulateur QAM 4 en 1
Affichage des produits
Le SFT3343D est un modulateur QAM multiplexeur-brouillage hautes performances et économique conçu par SOFTEL. Il dispose de plusieurs ports d'entrée en option. Après multiplexage, brouillage et modulation QAM, il fournit 4 sorties RF. Pour répondre aux différents besoins des clients, cet appareil est également équipé d'un port IP pour la transmission de 4 MPTS via UDP. Sa structure enfichable facilite grandement le changement de modules (démodulateur) selon les besoins.
Les quatre modules CAM/CI(en option) et BISS fournis permettent de décoder les programmes provenant des quatre entrées tuner. Sa structure enfichable facilite grandement lechangement de module (démodulateur) selonles besoins. LeSFT3343D sedistingueégalement par son haut niveau d'intégration, ses performances élevées etsonfaiblecoût. Il est ainsi parfaitement adaptable aux systèmes de diffusion par câble de nouvelle génération.
Version 1
Caractéristiques principales
Plusieurs ports d'entrée en option :
8 tuners
DVB-C/T/T2/ISDBT/S/S2/S2X/ATSC FTA + 6 ports d'entrée ASI + 256 entrées IP ( version 1 )
4 tuners DVB-C/S/S2/ATSC avec CAM+6 ports d'entrée ASI ( Version 2 )
Prise en charge du multiplexage 4 canaux + brouillage 4 canaux + modulation QAM 4 canaux
Prise en charge complète de DVB-C (EN300 429) et ITU-T J.83A/B/C
Prise en charge complète de la description du système de brouillage général DVB ETR289, norme simulcrypt ETSI 101 197 et ETSI 103 197
Prise en charge d'un ajustement PCR précis
Prise en charge de l'édition et de l'insertion PSI/SI
Contact : Tomleequan E-mail :
Excellent indice de performance de sortie RF, MER≥40db
Prise en charge de 4 sorties MPTS via UDP
4 CAM décryptent plusieurs programmes à partir de 4 entrées Tuner (en option)
Prise en charge du décryptage BISS (uniquement pour la version 2)
Prise en charge de l'écran LCD et du clavier

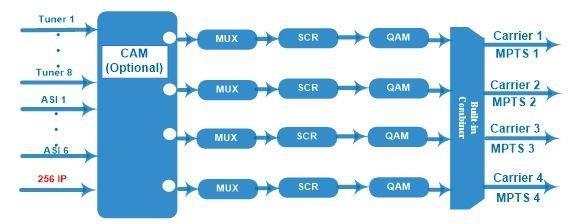

Prise en charge de la gestion Web, des mises à jour via le Web et USB Principe de fonctionnement
Spécification
Saisir
8 DVB-C/T/T2/ISDBT/S/S2/S2X/ATSC Tuner FTA + 6 entrées ASI + 256 entrées IP Version 1
4 tuners DVB-C/S/S2/ATSC avec CAM + 6 ASI Version 2
Pour la version 1 :
Tuners multi-modes commutables
(Nouveau Taper )
Section Tuner
DVB- C
DVB-T/T2
Fréquence d'entrée 60 ~ 890 MHz
Standard J.83A, J.83C J.83B
Constellation 16/32/64/128/256 QAM 64/256 QAM
Fréquence d'entrée 60 ~ 890 MHz
Bande passante 5/ 6/7/8 M
ISDB-T Fréquence d'entrée 60 ~ 890 MHz
Fréquence d'entrée 950 ~ 2150 MHz
Débit de symboles 0,5 ~ 45 Msps
Force du signal - 65- -25dBm
Pour la version 1 (Nouveau Taper )
DVB-S
FEC 1/2, 2/3, 3/4, 5/6, 7/8
Constellation QPSK
Débit binaire
d'entrée maximal ≤ 120 Mbps
DVB-S 2X Fréquence 950~2150MHz
Contact : Tomleequan E-mail : sales@fmuser.com WhatsApp : +8613922702227
Pour la version 2
DVB-S 2X
d'entrée
Débit de symboles
FEC
DVB-C
DVB-S
DVB-S2
QPSK/8PSK/16APSK : 0,5 à 45 Msps
32APSK : 0,5 à 40 Méch./s ;
QPSK : 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 8PSK : 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
16APSK : 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
32APSK : 3/4, 4/5, 5/6, 8/9 , 9/10
Constellation QPSK, 8PSK , 16APSK, 32APSK
Débit binaire
d'entrée maximal ≤ 120 Mbps
Fréquence d'entrée 950~2150MHz
QPSK/8PSK/16APSK : 0,5 à 45 Msps
Débit de symboles
8APSK : 0,5 à 40 Méch./s
32APSK : 0,5 à 40 Msps
QPSK : 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 13/45, 9/20, 11/20
8PSK : 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
8APSK : 5/9-L, 26/45-L
FEC
16APSK : 2/3, 3/4, 4/5, 5/6, 8/9, 9/10, 1/2-L, 8/15-L, 5/9-L, 26/45, 3/5, 3/5-L, 28/45, 23/36, 2/3-L, 25/36, 13/18, 7/9, 77/90
32APSK : 3/4, 4/5, 5/6, 8/9, 2/3-L, 32/45, 11/15, 7/9
Constellation QPSK, 8PSK, 8APSK, 16APSK, 32APSK
Débit binaire
d'entrée maximal ≤ 120 Mbps
Standard J.83A (DVB-C), J.83B, J.83C
Fréquence d'entrée 30 ~ 1000 MHz
Constellation 16/32/64/128/256 QAM
Fréquence d'entrée 950 ~ 2150 MHz
Taux de symboles 2-45 Msps
FEC 1/2, 2/3, 3/4, 5/6, 7/8
Force du signal -65~-25dBm
Constellation QPSK
Fréquence d'entrée 950 ~ 2150 MHz
Multiplexage
Brouillage
Modulation
Système
ATSC
Taux de symboles QPSK/8PSK 1 à 45 Msps
FEC 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
Constellation QPSK, 8PSK
Fréquence d'entrée 54~858 MHz
Bande passante 6M
Constellation 8VSB
Remappage PID maximal 128 par canal d'entrée
Fonction
Remappage PID (automatiquement ou manuellement) Un ajustement PCR précis automatiquement une table PSI/SI
CA simulcrypt maximum 4
Standard ETSI 101 197 , ETSI 103 197
Connexion Connexion locale/à distance
Chaîne QAM 4
Standard
EN300 429/UIT-T J.83A/B/C
MER ≥ 40 dB
fréquence RF 30~999MHz, pas de 1KHz
Niveau de sortie RF -10~0dbm, pas de 0,1db
Version 1
-20~0dbm, pas de 0,1db Version 2
Débit de symboles 5,0 Msps ~ 9,0 Msp s, pas de 1 ksps J.83A J.83B J.83C
Constellation 16/32/64/128/256QAM 64/256 QAM 64/256 QAM
Bande passante 8M 6M 6M
Interface locale Écran LCD + boutons de commande
Gestion à distance Web NMS
StreamOut 4* MPTS via UDP (RJ45, 100 0 M , Unicast/Multicast)
Langue anglais et chinois
Mise à niveau du logiciel Web et USB
Dimension
(L*P*H)
Général
482 mm × 300 mm × 44,5 mm
Température 0~45℃ (fonctionnement) ; -20~80℃ (stockage)
Pouvoir
CA 100 V ± 1050/60 Hz ;
CA 220 V ± 10 %, 50/60 Hz
