Manufactory Atacado XGS-PON FTTH Nó de Fibra Óptica Ativa
SRXG-2020AW para Redes CATV
Procurando uma solução confiável e econômica para sua rede FTTH CATV? O nó de fibra
óptica ativa FTTH XGS-PON SRXG-2020AW oferece desempenho excepcional com seu baixo consumo de energia, ampla faixa dinâmica (+2 dBm a -21 dBm) e alto nível de sa
ída (>78 dBμV). Projetado para sistemas de televisão analógicos e digitais, ele apresenta
ruído extrabaixo (CNR ≥ 45,3 dB) e excelente planura (≤±0,75 dB) em uma largura de banda de 47~1000 MHz. Ideal para redes EPON, GPON e XG-PON, este nó otimiza os recursos de energia óptica, reduzindo os custos de configuração da rede.
• Ampla faixa dinâmica: +2 dBm a -21 dBm | • Ruído extrabaixo: CNR ≥ 45,3 dB | • Alto nível de saída: >78 dBμV | • Baixo consumo de energia: ≤3 W | • Compatível com EPON, GPON, XG-PON
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
O SRXG-2020AW é um receptor óptico FTTH CATV triple play de baixo consumo de energia, alto desempenho e custo-benefício, seja usado em televisão analógica ou digital.

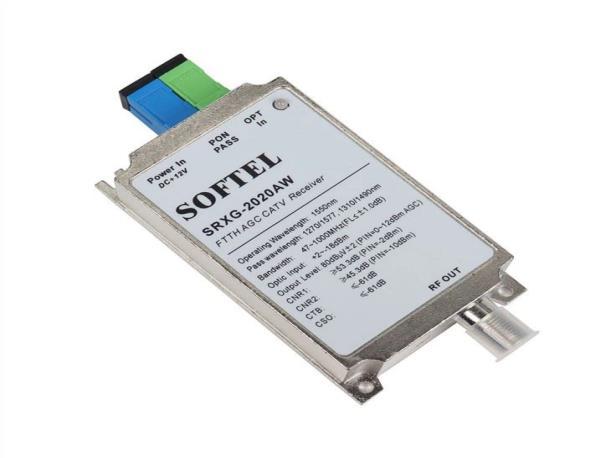

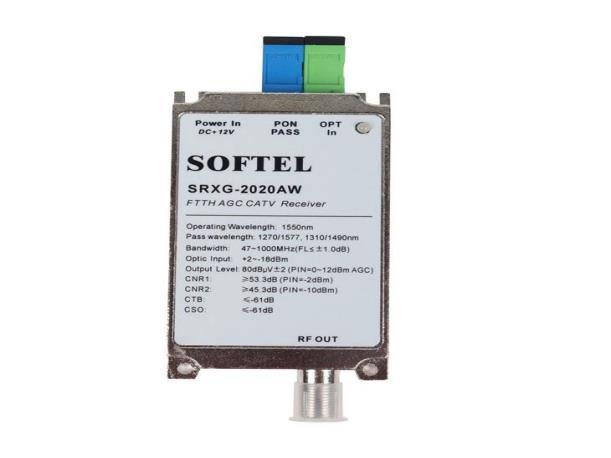

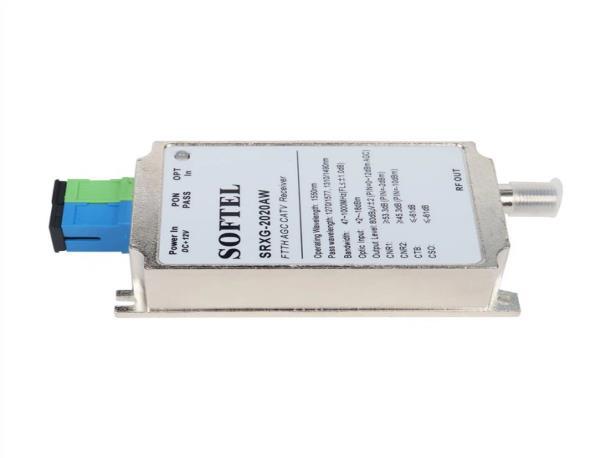

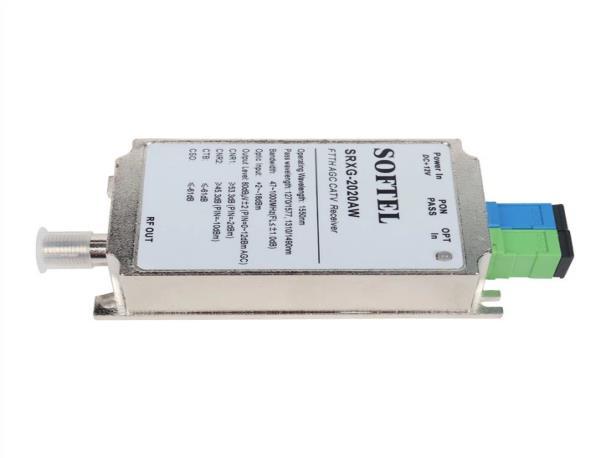

Nó de fibra óptica ativa FTTH XGS-PON
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
XGS-PON FTTH Active Fiber Optic Node SRXG-2020AW, com uma largura de banda operacional de 47~1000MHz, é um receptor óptico FTTH CATV triple play de baixa potência, alto desempenho e custo-efetivo, seja usado em televisão analógica ou sistema de televisão digital. A recepção em alta potência óptica pode ser ajustada pelo nível PAD, reproduzindo a saída limitante, então o SRXG-2020AW dentro de uma grande faixa dinâmica da potência óptica recebida de +2 dBm ~-21dBm, tem excelentes características.
Características
1. Ruído extrabaixo (modulação de 3,8%, recepção de -10 dBm, CNR ≥ 45,3 dB)
2. Ampla faixa de potência óptica de recepção dinâmica: dentro do pino = -16, MER≥36,1dB
3. Solicite uma rede EPON, GPON, XG-PON FTTH
4. Este nó de fibra óptica ativo FTTH XGS-PON pode economizar uma grande quantidade de energia óptica, o que pode reduzir significativamente o custo de configuração da rede.
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
5. Dentro da largura de banda de 47~1000MHz, todos com excelente característica de planura (FL≤±0,75dB)
6. Baixo consumo de energia, alto desempenho, alto custo-benefício
7. Alto nível de saída, pode ser usado por muitos usuários
Parâmetros do nó de fibra óptica ativa XGS-PON FTTH
Desempenh o Índice
Característic a Óptica
Recurso RF
Suple mento
Comprimento de onda de trabalho CATV (nm) 1540~1563
Comprimento de onda de passagem (nm) 1270/1577 13 10/1490
Isolamento de canal (em d B) ≥40
Recebendo energia (em d Bm) +2~-18
+2~-20
Perda de retorno óptico (em d B) ≥55
Conector de fibra óptic a SC/APC
Largura de banda de trabalho (MHz) 47~1000
Planicidade (em d B) ≤±0,75
Nível de saída (dBμV) >78
1550 nm e 149 0 nm
TV analógica (CNR>45dB)
TV digital (ME R>30dB)
Pino=-1~-14dB m AGC
Perda de retorno (em d B) ≥14 47 ~ 862MHz
Impedância de saída (Ω) 75
Número da porta de sa 1
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
TV analógica
Recurso de link
ída
Conexão RF F-Feminino
Canal de teste (CH) 59CH(PAL-D)
OMI (%) 3.8
CNR1 (em d B) 53,3
CNR2 (em d B) 45,3
CTB (em d B) ≤-61
OSC (em d B) ≤-61
Pino=-2dBm
Pino=-10dBm
TV digital
Recurso de link OMI (%) 4.3 MAIS (em d B) ≥36 Pino=-16dBm ≥30 Pino=-20dBm
BER (em d B) <1.0E-9
Fonte de energia (V)
Característic a geral
Pino:+2~-21dB m
Corrente contínua + 12 V ±1,0 V
Consumo de energia (C) ≤3 +12 VCC, 210 mA
Tempo de trabalho (℃) -20 ~ +55
Temperatura de armaz enamento (℃) -40 ~ 85
Temperatura relativa de trabalho (%) 5 ~ 95

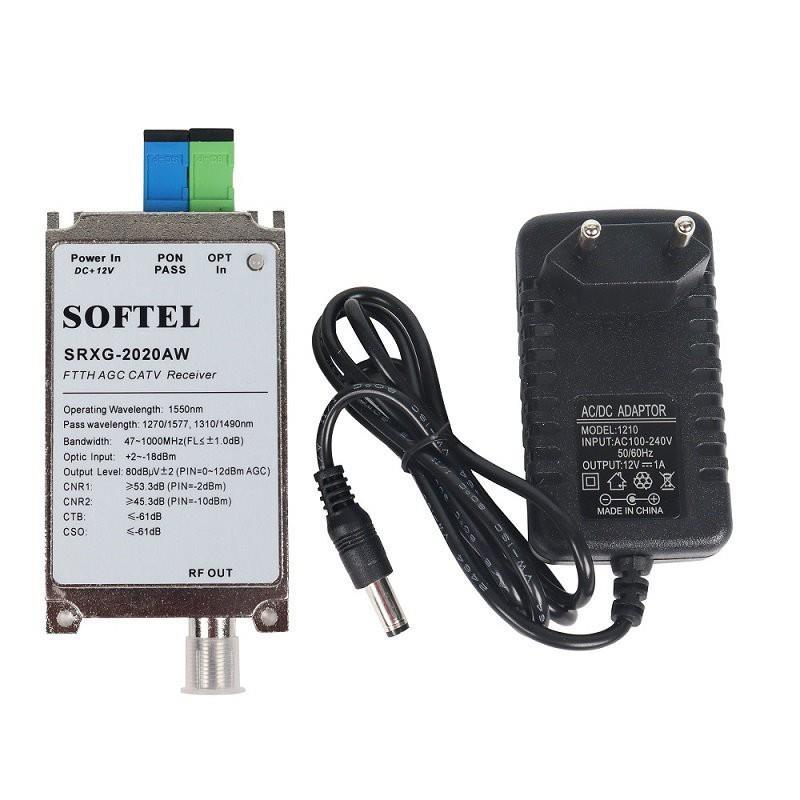

1. O adaptador de energia para este nó de fibra óptica ativa FTTH XGS-PON: entrada 110/220 V, saída CC 12 V (0,6 A).
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
2. Mantenha o conector óptico limpo, pois uma conexão ruim causará um nível de saída de RF muito baixo.
3. Não devem ser ajustados sozinhos, para evitar danos ao dispositivo.
As vantagens do FTTH são principalmente:
1. é uma rede passiva, do escritório central ao usuário, o meio pode ser basicamente passivo;
2. segundo, sua largura de banda é relativamente ampla, e a longa distância está em linha com o uso em larga escala de operadoras;
3. terceiro, por ser um negócio realizado por fibras ópticas, não há problema;
Sobre nós
A FMUSER é uma empresa especializada em sistemas de transmissão de televisão e transmissão e integração de sistemas de IPTV de hotéis. A empresa foi fundada em 2009 e atendeu mais de 180 países em todo o mundo. Mais de 20.000
estações de televisão, estações de rádio e clientes de hotéis de diferentes.
