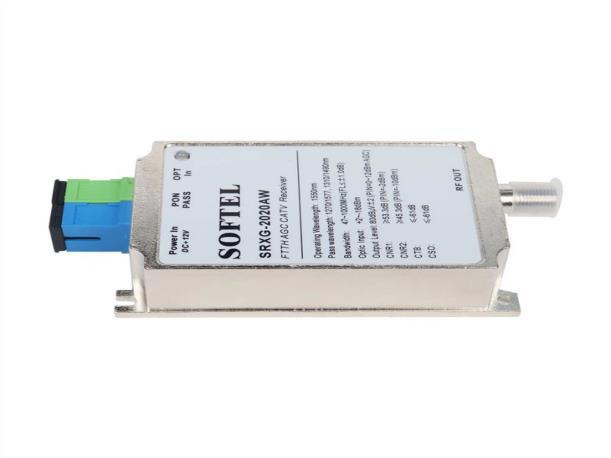

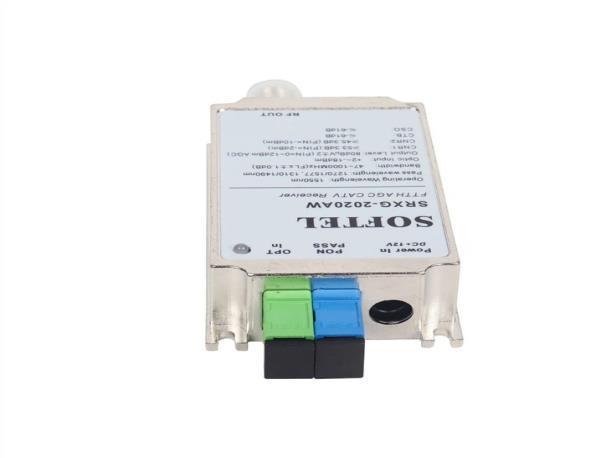

Nœud de fibre optique actif FTTH XGS-PON SRXG-2020AW
pour réseaux CATV
Vous recherchez une solution fiable et économique pour votre réseau FTTH CATV ? Le n
œud fibre optique actif FTTH XGS-PON SRXG-2020AW offre des performances exceptionnelles grâce à sa faible consommation d'énergie, sa large plage dynamique (+2 dBm à -21 dBm) et son niveau de sortie élevé (> 78 dBμV). Conçu pour les systè mes de télévision analogique et numérique, il offre un bruit extrêmement faible (CNR ≥ 45,3 dB) et une excellente planéité (≤ ± 0,75 dB) sur une bande passante de 47 à 1 000 MHz. Idéal pour les réseaux EPON, GPON et XG-PON, ce nœud optimise les ressources en énergie optique, réduisant ainsi les coûts de configuration du réseau.
• Large plage dynamique : +2 dBm à -21 dBm | • Bruit extra-faible : CNR ≥ 45,3 dB |
• Niveau de sortie élevé : > 78 dBμV | • Faible consommation d'énergie : ≤ 3 W | • Compatible avec EPON, GPON, XG-PON
Contact : Tomleequan E-mail : sales@fmuser.com WhatsApp : +8613922702227
Le SRXG-2020AW est un récepteur optique FTTH CATV triple play à faible consommation, hautes performances et économique, qu'il soit utilisé en télévision analogique ou en télévision numérique.
Nœud de fibre optique actif XGS-PON FTTH
Le nœud fibre optique actif FTTH XGS-PON SRXG-2020AW, avec une bande passante de fonctionnement de 47 à 1 000 MHz, est un récepteur optique FTTH CATV triple play, à faible consommation, hautes performances et économique, pour une utilisation en télévision analogique ou numérique. La réception à haute puissance optique peut être ajustée par le niveau du PAD et la limitation de la sortie. Le SRXG-2020AW offre ainsi d'excellentes caractéristiques dans une large plage dynamique de puissance optique reçue de +2 dBm à -21 dBm.
Caractéristiques
1. Bruit extra-faible (3,8 % de modulation, -10 dBm de réception, CNR ≥ 45,3 dB)
2. Large plage de puissance optique de réception dynamique : dans Pin=-16, MER≥36,1 dB
3. Demander un réseau FTTH EPON, GPON, XG-PON
Contact : Tomleequan E-mail :
4. Ce nœud de fibre optique actif XGS-PON FTTH peut économiser une grande quantité de ressources d'énergie optique afin de réduire considérablement le coût de configuration du réseau.
5. Dans une bande passante de 47 à 1 000 MHz, le tout avec une excellente fonction de planéité (FL ≤ ± 0,75 dB)
6. Faible consommation d'énergie, hautes performances, rapport coût-performance élevé
7. Niveau de sortie élevé, peut être utilisé par de nombreux utilisateurs
Paramètres du nœud de fibre optique actif XGS-PON FTTH
Performance Indice
Fonction optique
Fonctionnalité
RF
Supplé ment
Longueur d'onde de travail CATV (nm) 1540~1563
Longueur d'onde d e passage (nm) 1270/1577 1 310/1490
Isolation des cana ux (dB) ≥40
Réception de puis sance (dBm)
+2~-18
+2~-20
Perte de retour op tique (dB) ≥55
Connecteur de fibr e optique SC/APC
Bande passante de travail (MHz) 47~1000
Platitude (dB) ≤±0,75
Niveau de sortie (dBμV) >78
1550 nm et 1490 n m
Télévision analogiqu e (CNR>45dB)
Télévision numériqu e (MER>30dB)
Broche = -1~-14 dB m AGC
Perte de retour (dB) ≥14 47 ~ 862 MHz
Impédance de sort (Ω) 75
Télévision analogique
Fonctionnalité de lien
Télévision numérique
Fonctionnalité de lien
Contact : Tomleequan E-mail :
Numéro de port d e sortie 1
Raccordement RF F-Femme
Chaîne de test (CH) 59CH (PAL-D)
OMI (%) 3.8
CNR1 (dB) 53,3
CNR2 (dB) 45,3
CTB (dB) ≤-61
OSC (dB) ≤-61
Broche = -2 dBm
Broche = -10 dBm
Caractéristique s générales
OMI (%) 4.3 MER (dB) ≥36 Broche = -16 dBm ≥30 Broche = -20 dBm
BER (dB) <1,0E-9 Broche : +2~-21 dB m
Alimentation électrique (V) CC + 12 V ±1,0 V
Consommation d'é nergie (F) ≤3 +12 V CC, 210 mA
Temporaire de tra vail (℃) -20 ~ +55
Température de st ockage (℃) -40 ~ 85
Température relati ve au travail (%) 5 ~ 95

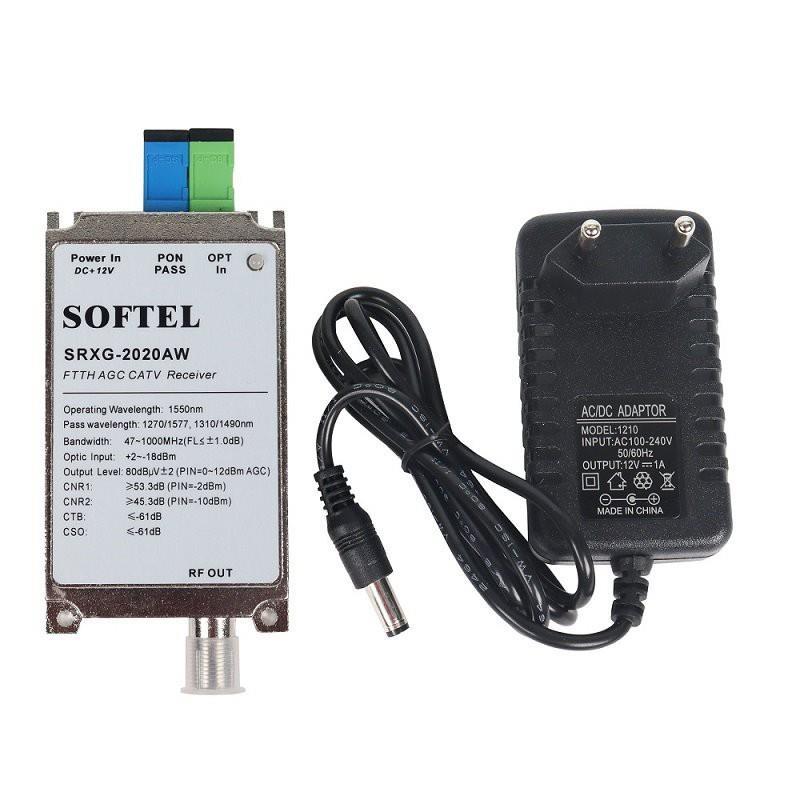

1. L'adaptateur secteur pour ce nœud de fibre optique actif XGS-PON FTTH : entrée 110/220 V, sortie DC 12 V (0,6 A).
2. Gardez le connecteur optique propre, une mauvaise liaison entraînera un niveau de sortie RF trop faible.
: +8613922702227 Contact : Tomleequan E-mail : sales@fmuser.com WhatsApp : +8613922702227 ie
Contact : Tomleequan E-mail : sales@fmuser.com WhatsApp : +8613922702227
3. Ne pas ajuster soi-même, pour éviter d'endommager l'appareil.
Les avantages du FTTH sont principalement :
1. c'est un réseau passif, du central à l'utilisateur, le milieu peut être fondamentalement passif ;
2. deuxièmement, sa bande passante est relativement large et la longue distance est tout à fait conforme à l’utilisation à grande échelle des opérateurs ;
3. troisièmement, parce qu’il s’agit d’une activité réalisée sur fibres optiques, il n’y a pas de problème ;
