Trasmettitore ottico modulato direttamente ST1550IL 1550nm all'ingrosso di fabbrica per sistemi CATV e FTTx a lunga distanza
Hai problemi di distorsione del segnale nelle trasmissioni ottiche a lunga distanza? Il trasmettitore ottico a modulazione diretta ST1550IL 1550nm sfrutta la tecnologia avanzata di compensazione della dispersione elettrica (EMD) per eliminare la distorsione del chirp, garantendo una qualità del segnale cristallina su distanze fino a 50 km.
Progettato per sistemi CATV, reti FTTx e applicazioni DWDM, questo trasmettitore è dotato di un laser DFB a basso chirp, controllo AGC e doppia alimentazione di standby per un'affidabilità senza pari. Con gestione remota SNMP/WEB e compensazione a step di 1 km, è la soluzione ideale per la copertura di grandi aree e la trasmissione punto-punto a lunga distanza.
• Distanza di trasmissione massima di 50 km | • Tecnologia di compensazione EMD | • Laser DFB a basso chirp | • Controllo AGC e doppia alimentazione | • Gestione remota SNMP/WEB
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Il trasmettitore ottico a modulazione diretta ST1550IL da 1550 nm per la trasmissione a lunga distanza adotta una tecnologia avanzata di compensazione della dispersione elettrica basata sul modello standard.

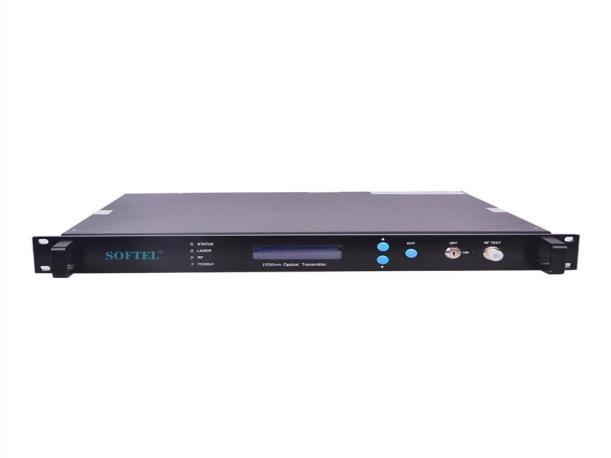

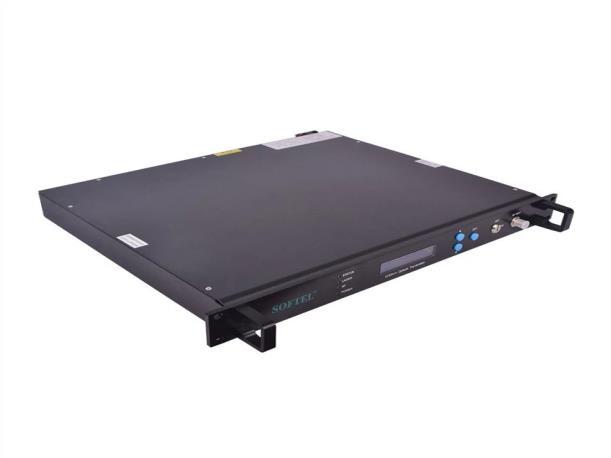

Trasmettitore ottico modulato direttamente da 1550 nm
Panoramica del prodotto del trasmettitore ottico modulato direttamente da 1550 nm
Il trasmettitore ottico modulato direttamente ST1550IL 1550nm per la trasmissione a lunga distanza adotta una tecnologia avanzata di compensazione della dispersione elettrica basata sul modello standard. Il modello standard creerà una grave distorsione di chirp (la corrente di polarizzazione del laser è modulata dal segnale e la frequenza ottica viene spostata e jitterata). La distorsione diventa sempre più grave con l'aumento della distanza di trasmissione, della larghezza di banda di trasmissione e del numero di canali. Questo dispositivo adotta la tecnologia avanzata di compensazione EMD. In base alla distanza di trasmissione effettiva, può compensare con precisione in incrementi di 1 km. La distanza di compensazione massima può raggiungere i 50 km. Viene utilizzato principalmente nella copertura di grandi aree e nella trasmissione punto a punto a lunga distanza della rete in fibra ottica secondaria. Fornisce una soluzione di alta qualità ma a basso costo per realizzare un sistema di trasmissione triple play e FTTx.
Contatto:
Parametri tecnici del trasmettitore ottico modulato direttamente da 1550 nm
1. La distanza di trasmissione è regolabile, la distanza massima può raggiungere i 50 km.
2. Adotta il laser DFB originale a basso chirp e alta linearità come sorgente del segnale.
3. Il perfetto circuito di pre-distorsione garantisce prestazioni perfette di CTB e CSO con valori CNR standard elevati.
4. Il controllo automatico del guadagno (AGC) consente un'uscita stabile a diversi livelli di ingresso RF.
5. È possibile ottimizzare diverse reti mediante l'adeguamento OMI.
6. Controllo della temperatura della custodia completamente automatico, ventole intelligenti, le ventole iniziano a funzionare quando la temperatura della custodia raggiunge i 30 ℃
7. Doppio alimentatore standby integrato, hot plug in/out e commutazione automatica supportati.

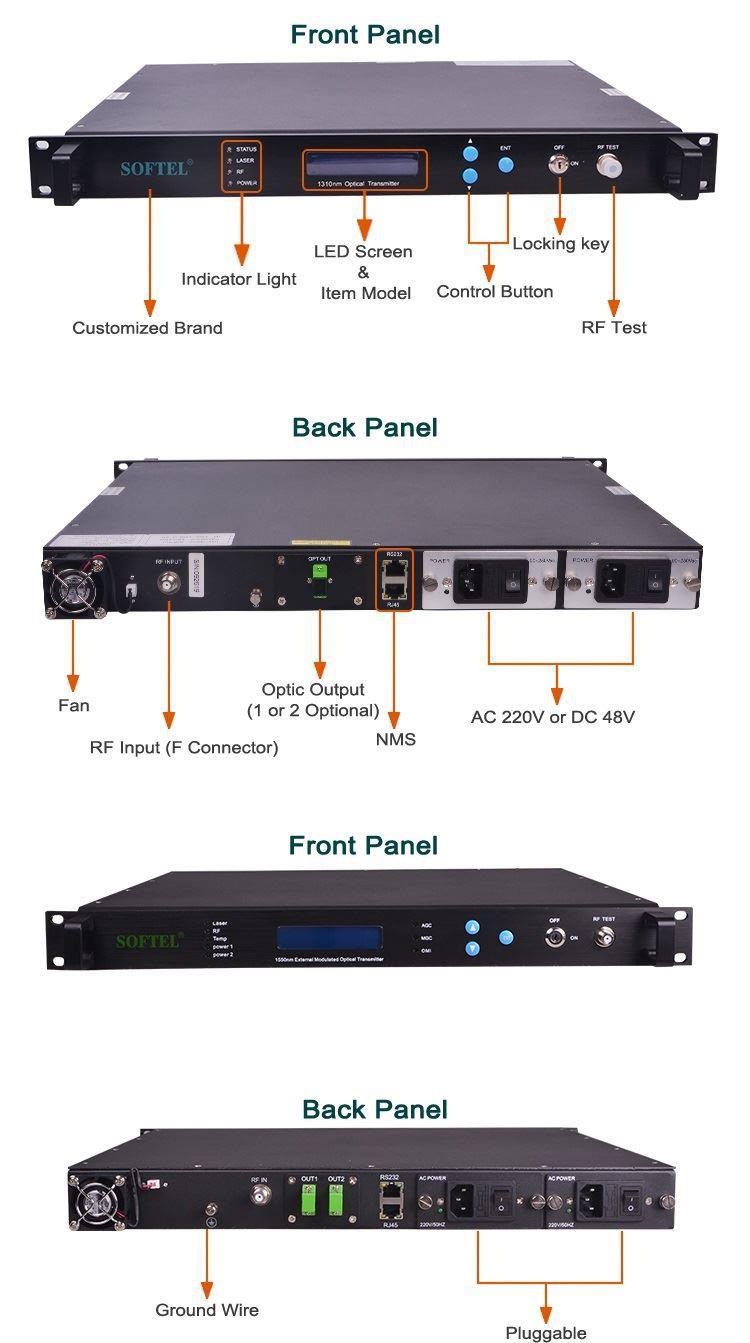

8. I parametri operativi dell'intera macchina sono controllati da un microprocessore e il display di stato LCD sul pannello frontale ha molte funzioni come il monitoraggio dello stato del laser, la visualizzazione dei parametri, l'allarme di guasto, la gestione della rete, ecc.; quando i parametri operativi del laser si discostano dall'intervallo consentito impostato dal software, il sistema emetterà un allarme tempestivamente.

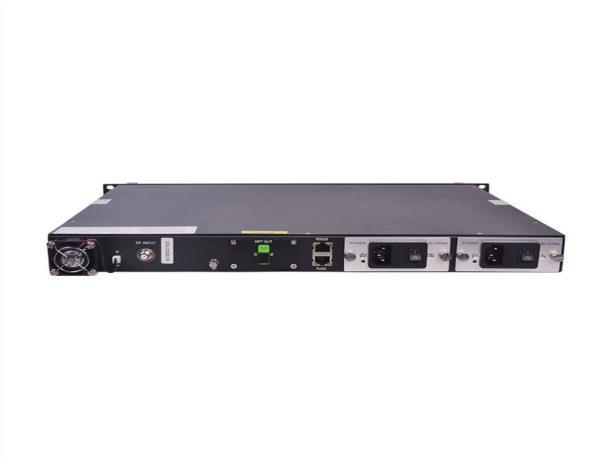

9. Interfaccia RJ45 standard fornita, che supporta la gestione di rete remota di SNMP e WEB.
Indice tecnico principale del trasmettitore ottico modulato direttamente da 1550 nm
Categoria
Indice ottico
Compatibile con la lunghezza d'onda ITU Numero di porte
di uscita per porta
3 10 =intervallo di 1 dBm Larghezza della linea
45 50 Punti esperienza
20
Perdita di ritorno ottico dB 50
Connettore in fibra
Larghezza di banda operativa
Livello di ingresso
Indice RF
47
75 80 85 AGC Planarità
Frequenza
Perdita di ritorno dB 16 Frequenza
Impedenza di ingresso Ombra 75
Connettore RF F metrico/imperiale Specificato dall'utente
Indice generale
Interfaccia di g estione della re te SNMP,WEB supportati
analogici + 40 canali digitali
+ 40 canali digitali
Consumo energetico L' 30 Doppia alimentazione, standby 1+1
Temperatura di esercizio
Temperatura di conservazione ℃
Controllo automatico della temperatura della cassa
Principali applicazioni del trasmettitore ottico modulato direttamente da 1550 nm
1. Sistema CATV
2. Reti in fibra secondaria, punto a punto a lunga distanza （ ≤50Km ）
3. FTTH , FTTx PON , RFOG , Triple-play
4. Sistema DWDM
5. Potenziamento della rete ed espansione della capacità sulla base delle risorse in fibra ottica esistenti.
Avviso
Tomleequan Email:
1. Prima di installare o mettere in funzione l'unità, leggere attentamente il presente manuale.
2. La manutenzione dei trasmettitori della serie ST1550I deve essere eseguita solo da personale qualificato.
3. Prima di procedere all'installazione e/o all'uso del trasmettitore, assicurarsi che il trasmettitore sia ben collegato a terra.
4. I trasmettitori della serie ST1550I sono prodotti laser di Classe III. L'uso di controlli, regolazioni e procedure diversi da quelli specificati nel presente documento può causare un'esposizione pericolosa alle radiazioni laser.

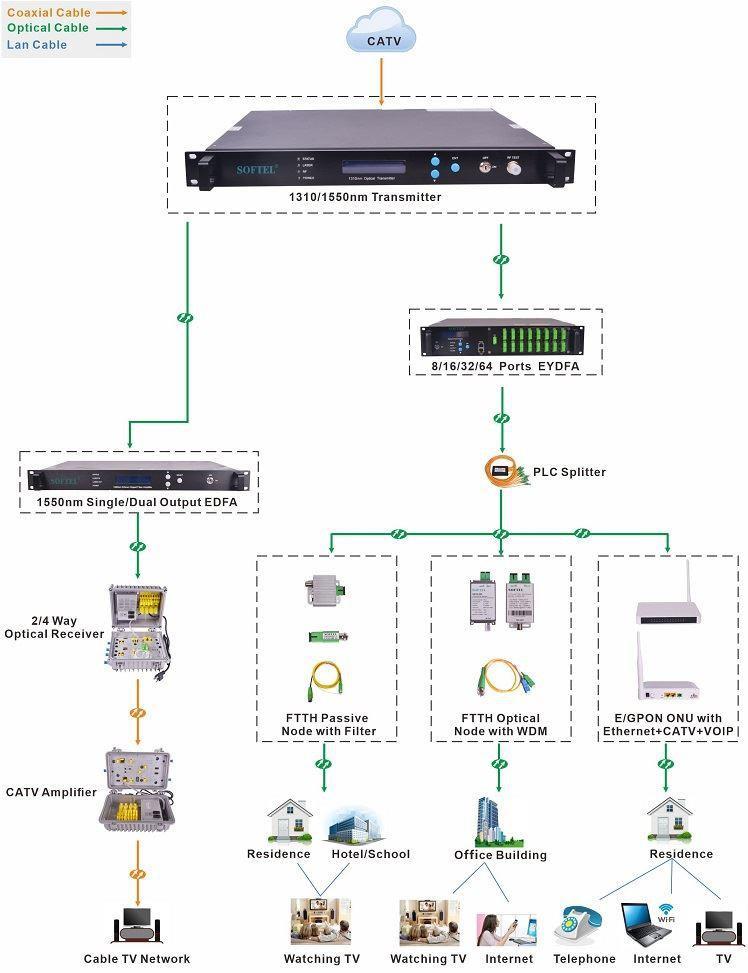

Applicazione del trasmettitore ottico modulato direttamente da 1550 nm
