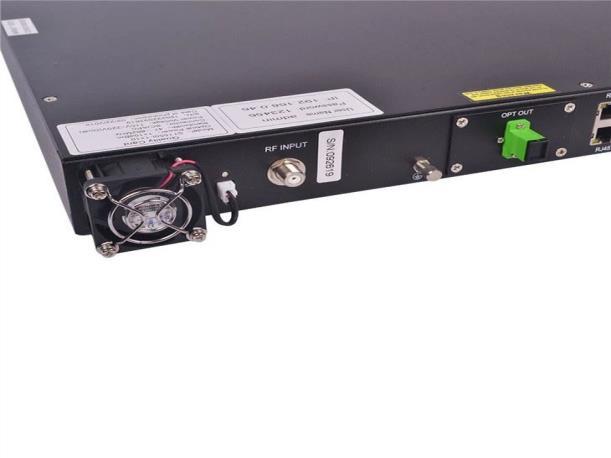

El transmisor óptico modulado directamente de 1550 nm ST1550IL para transmisión de larga distancia adopta tecnología avanzada de compensación de dispersión eléctrica basada en el modelo estándar.
Transmisor óptico modulado directamente de 1550 nm
Descripción general del producto: Transmisor óptico de modulación directa de 1550 nm
El transmisor óptico de modulación directa ST1550IL de 1550 nm para transmisión de larga distancia incorpora tecnología avanzada de compensación de dispersión eléctrica basada en el modelo estándar. Estemodelo genera una importantedistorsiónde chirp (la corriente de polarización del láser se modula por la señal, lo que provoca undesplazamiento y fluctuación de la frecuencia óptica). Esta distorsión se agrava con el aumento de la distancia de transmisión, el ancho de banda y el número de canales. Este dispositivo incorpora la avanzada tecnología de compensación EMD. Según la distancia de transmisión real, puede compensar con precisión en pasos de 1 km. La distancia máxima de compensación puede alcanzar los 50 km. Se utiliza principalmente en amplias áreas de cobertura y transmisiones punto a punto de larga distancia en redes secundarias de fibra óptica. Ofrece una solución de alta calidad y bajo coste para implementar sistemas de transmisión triple play y FTTx.
Parámetros técnicos del transmisor óptico modulado directamente de 1550 nm
1. La distancia de transmisión es ajustable, la distancia máxima puede alcanzar los 50 km.
2. Adopta un láser DFB de bajo chirrido y alta linealidad original como fuente de señal.
3. El circuito de predistorsión perfecto garantiza un rendimiento perfecto de CTB y CSO en valores CNR estándar altos.
4. Elcontrolautomático de ganancia (AGC) permite una salida estable en diferentes niveles de entrada de RF.
5.Se pueden optimizar diferentes redes mediante el ajuste OMI.
6. Control de temperatura de la caja totalmente automático, ventiladores inteligentes, los ventiladores comienzan a funcionar cuando la temperatura de la caja alcanza los 30 ℃.
7. Fuente de alimentación de doble modo de espera incorporada, conexión ydesconexión en caliente y conmutación automática compatibles.
8. Los parámetros operativos de toda la máquina están controlados por un microprocesador, y la pantalla de estado LCD en el panel frontal tiene muchas funciones, como monitoreo del estado del láser, visualización de parámetros, alarma de falla, administración de red, etc.; una vez que los parámetros operativos del láser se desvían del rango permitido establecido por el software, el sistema emitirá una alarma de inmediato.
9. Se proporciona una interfaz RJ45 estándar que admite la gestión de red remota de SNMP y WEB.
Índice técnico principal del transmisor óptico de modulación directa de 1550 nm
Categoría
6
Número de puertos de salida No 1 2
Compatible con la longitud de onda de la UIT
Índice óptico
Potencia de salida por puerto dBm 3 10 = intervalo de 1dBm Ancho de línea del
Pérdida de retorno óptica
Conector de fibra
Índice RF Ancho de banda operativo megaherci o 47 1002
Nivel de entrada
, LC/APC
75 80 85 AGC Llanura
MHz Pérdida de retorno
16
Impedancia de entrada Ω 75
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Aviso
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
1. Antes de instalar u operar la unidad, lea atentamente este manual.
2. Los transmisores de la serie ST1550I deben recibir mantenimiento únicamente de personal calificado.
3. Antes de continuar con la instalación y/o el funcionamiento del transmisor, asegúrese de que el transmisor esté bien conectado a tierra.
4. Los transmisores de la serie ST1550I son productos láser de Clase III. El uso de controles, ajustes y procedimientos distintos a los especificados aquí puede resultar en una exposición peligrosa a la radiación láser.
Aplicación del transmisor óptico modulado directamente de 1550 nm
