Émetteur optique modulé directement ST1550IL 1550 nm,
pour systèmes CATV et FTTx longue distance, en gros
Vous rencontrez des difficultés avec la distorsion du signal lors des transmissions optiques longue distance ? L'émetteur optique à modulation directe ST1550IL 1550 nm
exploite la technologie avancée de compensation de dispersion électrique (EMD) pour é
liminer la distorsion due aux chirps, garantissant ainsi un signal d'une qualité exceptionnelle sur des distances allant jusqu'à 50 km. Conçu pour les systèmes CATV, les
réseaux FTTx et les applications DWDM, cet émetteur est équipé d'un laser DFB à faible chirp, d'un contrôle AGC et d'une double alimentation de secours pour une fiabilité inégal
ée. Grâce à la gestion à distance SNMP/WEB et à la compensation par pas de 1 km, c'est la solution idéale pour la couverture de vastes zones et les transmissions point à point longue distance.
• Distance de transmission maximale de 50 km | • Technologie de compensation EMD | •
Laser DFB à faible chirp | • Contrôle AGC et double alimentation | • Gestion à distance SNMP/WEB
Contact : Tomleequan E-mail : sales@fmuser.com WhatsApp : +8613922702227
L'émetteur optique à modulation directe ST1550IL 1550 nm pour la transmission longue distance adopte une technologie avancée de compensation de dispersion électrique basée sur le modèle standard.
Transmetteur optique à modulation directe 1550 nm
Présentation du produit : émetteur optique à modulation directe de 1 550 nm
L'émetteur optique 1550 nm à modulation directe ST1550IL pour transmission longue distance adopte une technologie avancée de compensationde dispersion électrique (DPE) basée sur le modèle standard. Ce dernier génère une importantedistorsion de chirp (le courant de polarisationdu laser est modulé par le signal, ce qui entraîne un décalage et une gigue de la fréquence optique). Cette distorsion s'accentue avec l'augmentation de la distance de transmission, de la bande passante et du nombre de canaux. Cet appareil intègre une technologie avancée de compensation de dispersion électrique (DPE). En fonction de la distance de transmission réelle, il peut compenser avec précision par pas de 1 km. La distance de compensation maximale peut atteindre 50 km. Ilest principalement utilisé pour la couverture de vastes zones et la transmission point à point longue distance sur les réseaux de fibre optique secondaires. Il offre une solution de haute qualité et économique pour la mise en œuvre de systèmes de transmission triple play et FTTx.
Paramètres techniques de l'émetteur optique à modulation directe de 1 550 nm
1. La distance de transmission est réglable, la distance maximale peut atteindre 50 km.
2. Il adopte un laser DFB original à faible chirp et à haute linéarité comme source de signal.
3. Le circuit de pré-distorsion parfait garantit des performances parfaites du CTB et du CSO avec une valeur CNR standard élevée.
4. Le contrôle automatique du gain (AGC) permet une sortie stable dans différents niveaux d'entrée RF.
5. Différents réseaux peuvent être optimisés par ajustement OMI.
6. Contrôle entièrement automatique de la température du boîtier, ventilateurs intelligents, les ventilateurs commencent à fonctionner lorsque la température du boîtier atteint 30 ℃.

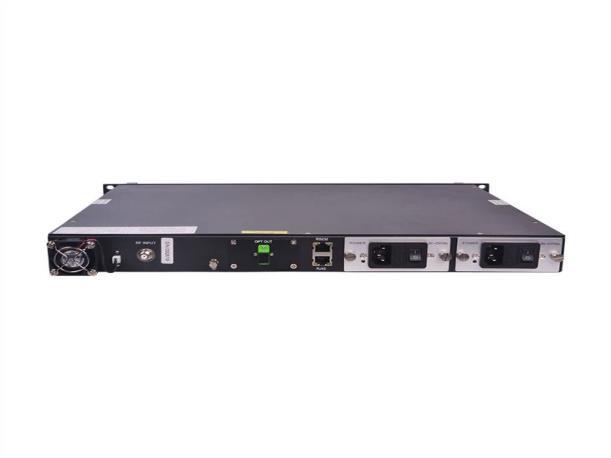

7. Alimentation de secours double intégrée, branchement/débranchement à chaud et commutation automatique pris en charge.

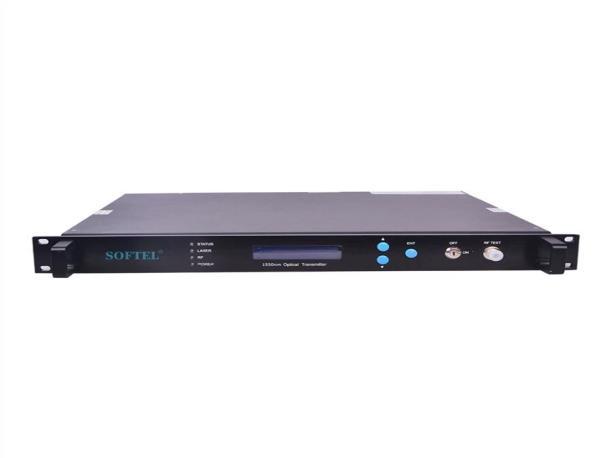

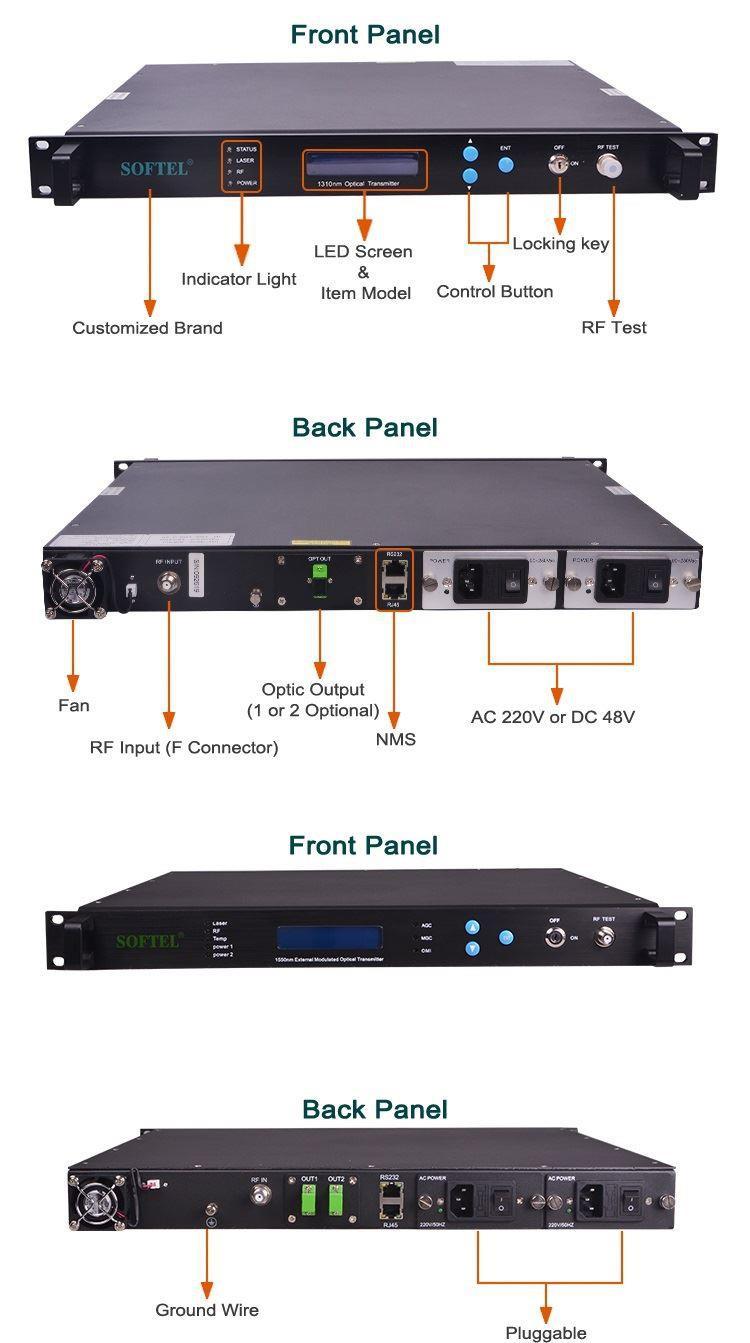

8. Les paramètres de fonctionnement de l'ensemble de la machine sont contrôlés par un microprocesseur et l'affichage d'état LCD sur le panneau avant dispose de nombreuses fonctions telles que la surveillance de l'état du laser, l'affichage des paramètres, l'alarme de défaut, la gestion du réseau, etc. ; une fois que les paramètres de fonctionnement du laser s'écartent de la plage autorisée définie par le logiciel, le système déclenchera une alarme rapidement.
9. Interface RJ45 standard fournie, prenant en charge la gestion réseau à distance de SNMP et WEB.
Index technique principal de l'émetteur optique à modulation directe 1550 nm
Catégorie Articles
Gamme de longueurs d'onde nm 1528,7 7 1563,8 6 Compatible avec la longueur d'onde ITU
Nombre de ports de sortie Non 1 2
Puissance de sortie par port dBm 3 10 = intervalle de 1 dBm
Indice optique
Largeur de raie laser MHz 0,65 1.0 SMSR dB 45 50 XP dB 20 RIN dB/H z -160 RIN ( 20~1002 MHz )
Perte de retour optique dB 50
Connecteur de fibre SC/APC FC/APC , LC/APC
Bande passante de fonctionnement
Niveau d'entrée
Indice RF
Index des liens
de retour dB 16 47~1002MHz
Impédance d'entrée Ω 75
connecteur RF F Métrique/Impérial Spécifié par l'utilisateur
25 km, Rx 0 dBm 59 canaux analogiques + 40 canaux numériques
Index général
Interface de ges tion de réseau SNMP, WEB pris en charge
50 km, Rx 0 dBm 59 canaux analogiques + 40 canaux numériques
Contrôle automatique de la température du boîtier
Principales applications de l'émetteur optique à modulation directe de 1 550 nm
1. Système CATV
2. Réseaux de fibres secondaires, point à point sur longue distance （ ≤ 50 km ）
3. FTTH , FTTx, PON , RFOG , Triple-play
4. Système DWDM
5. Mise à niveau du réseau et extension de capacité basée sur les ressources en fibre optique existantes.
1. Avant l'installation ou l'utilisation de l'appareil, veuillez lire attentivement ce manuel.
2. Les émetteurs de la série ST1550I doivent être entretenus uniquement par du personnel qualifié.
3. Avant de procéder à l'installation et/ou à l'utilisation de l'émetteur, veuillez vous assurer que l'émetteur est bien mis à la terre.
4. Les émetteurs de la série ST1550I sont des produits laser de classe III. L'utilisation de commandes, de réglages et de procédures autres que ceux spécifiés ici peut entraîner une exposition dangereuse au rayonnement laser.

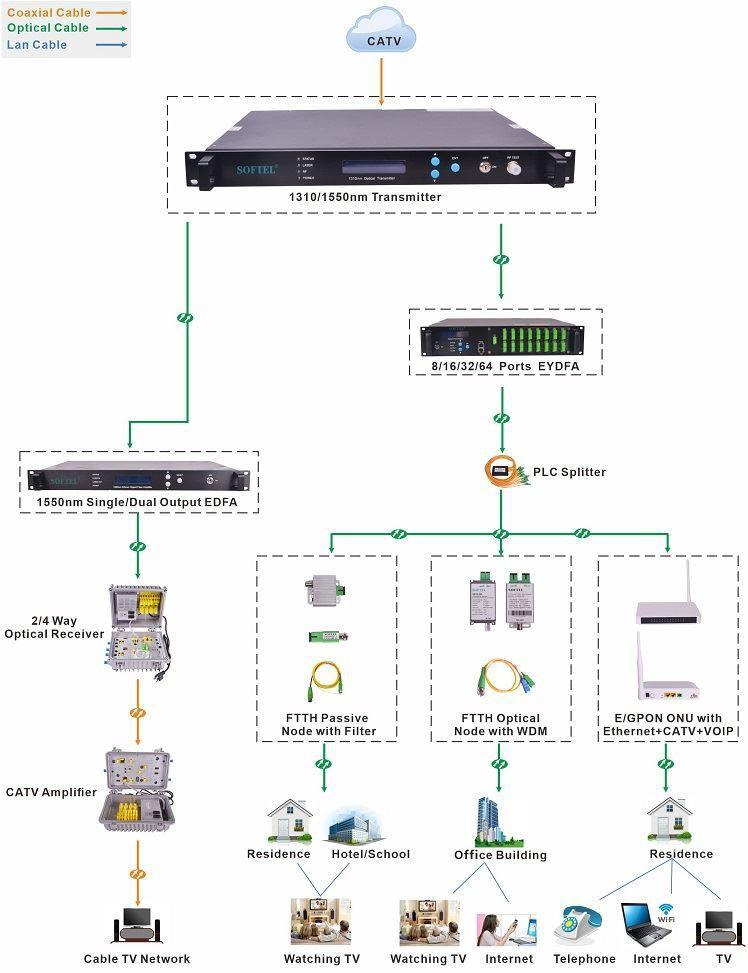

Application de l'émetteur optique à modulation directe de 1 550 nm
