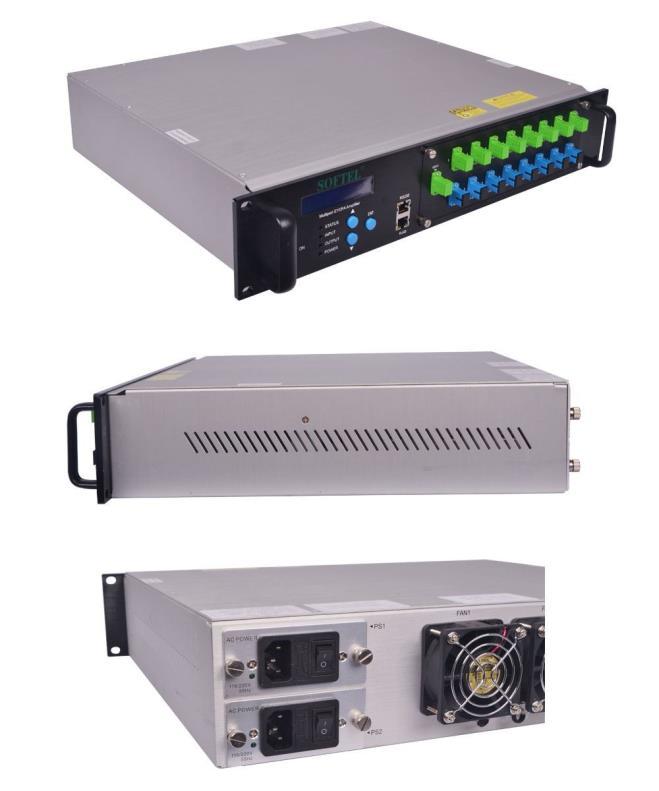

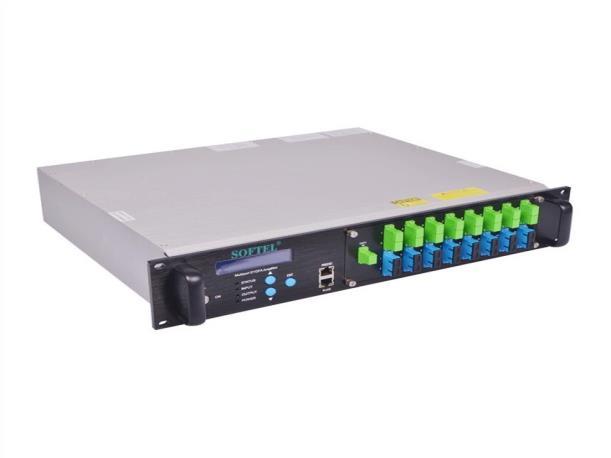

Solution WDM EDFA 16 ports 23 dBm pour réseaux FTTx, haute puissance et faible coût.
Vous recherchez une solution fiable et économique pour vos réseaux FTTx ? Le WDM
EDFA 16 ports 23 dBm combine une amplification à deux étages avec un EDFA à faible bruit et un EYDFA haute puissance, pour une puissance de sortie totale allant jusqu'à 37 dBm. Le CWDM intégré sur chaque port assure une intégration fluide des flux de donn ées CATV et PON, ce qui le rend idéal pour les services triple play et la couverture FTTH de grandes zones. Avec une sortie réglable, une double alimentation et une gestion à distance SNMP/WEB, ce dispositif offre une stabilité et une efficacité inégalées pour l'extension du réseau.
• Amplification à deux étages (EDFA + EYDFA) | • CWDM intégré pour l'intégration
CATV et PON | • Sortie réglable (0~-4 dBm) | • Double alimentation avec commutation automatique | • Gestion à distance SNMP/WEB
Contact : Tomleequan E-mail : sales@fmuser.com WhatsApp : +8613922702227
Contact : Tomleequan E-mail :

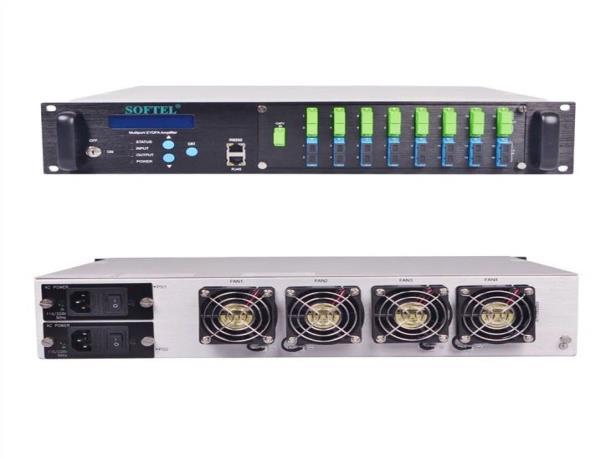

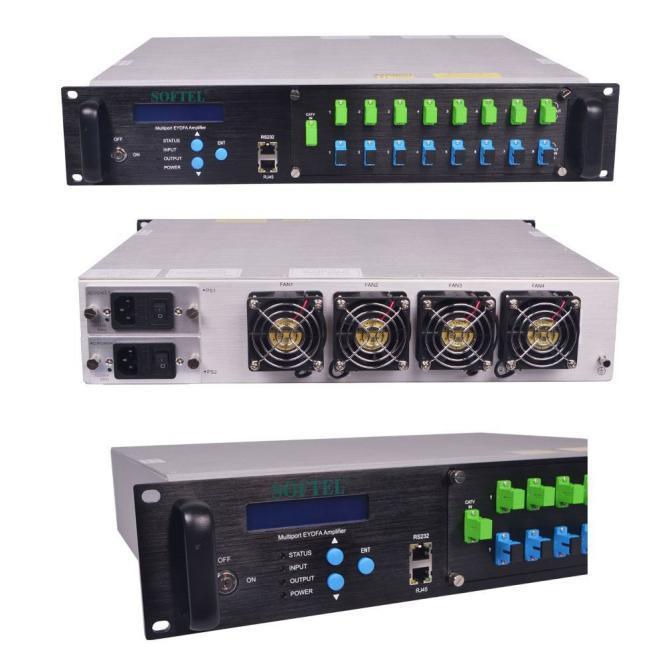

EDFA 16 ports 23 dBmavec WDM intégré adapté au réseau FTTx, offre une solution flexible et économique pour l'intégration de trois réseaux et du FTTH.
I. Aperçu
L'amplificateur fibre haute puissance 1550 nm de la série SPA-XX adopte une amplification en deux étapes : le premier étage utilise un amplificateur EDFA à faible bruit, le second un amplificateur EYDFA haute puissance. La puissance optique de sortie totale peut atteindre 37 dBm. Il peut remplacer plusieurs, voire des dizaines d'amplificateurs EDFA, ce qui réduit considérablement les coûts de construction et de maintenance du réseau et l'encombrement de la tête de réseau. Chaque port de sortie intègre la technologie CWDM pour multiplexer les
Contact : Tomleequan E-mail : sales@fmuser.com WhatsApp : +8613922702227
Contact : Tomleequan E-mail :
signaux CATV et les flux de données OLT PON. Ce dispositif jouera un rôle de plus en plus important dans l'extension et le développement continus des réseaux de fibre optique. Il offre une solution très stable et économique pour le triple play et la couverture de vastes zones FTTH.
II. Caractéristiques
Chaque port de sortie est intégré avec CWDM.
Compatible avec n'importe quel PON FTTx : EPON, GPON, 10GPON
Il adopte le laser de pompage de marque supérieure et la fibre active à double revêtement
Sortie réglable, plage de réglage : 0~-4dBm.
Test RF sur le panneau avant (en option).

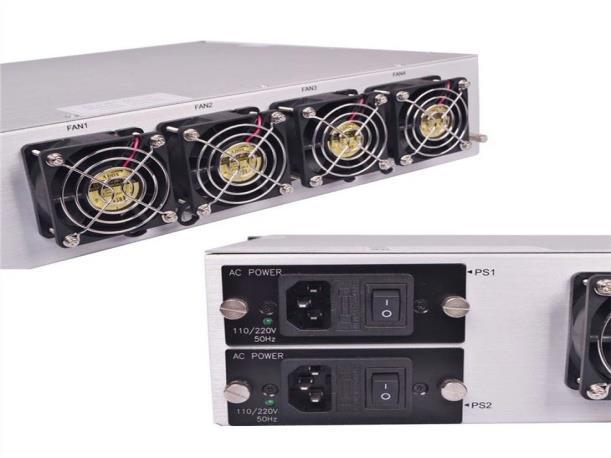

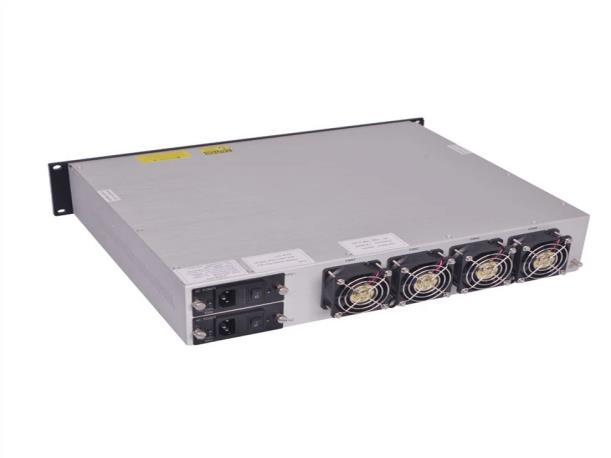

Alimentation double intégrée, commutation automatique et prise en charge du branchement à chaud.

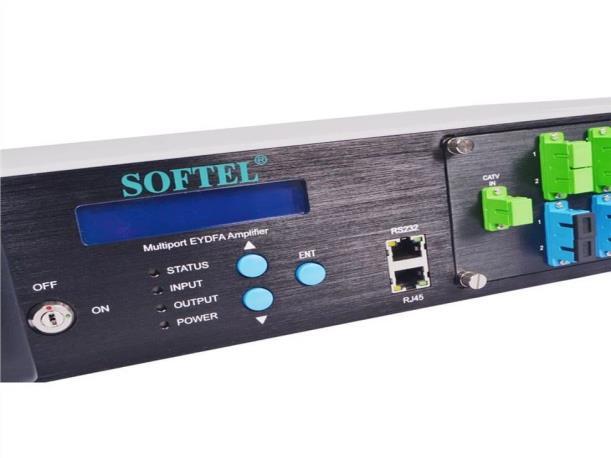

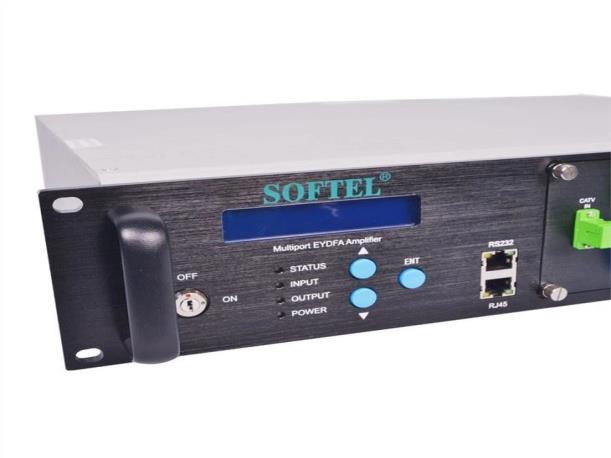

Une interface RJ45 standard est fournie, prenant en charge la gestion de réseau à distance SNMP et WEB.
Il dispose d'une fonction de protection automatique en cas d'entrée faible ou d'absence d'entrée. Lorsque la puissance optique d'entrée est inférieure à la valeur définie, le laser s'éteint automatiquement pour garantir la sécurité de fonctionnement de l'appareil.

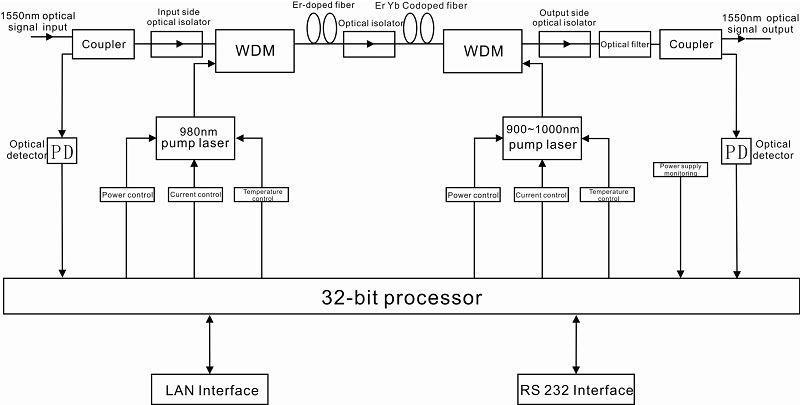

III. Schéma fonctionnel
Contact : Tomleequan E-mail : sales@fmuser.com
Ⅳ. Paramètres du produit 1550 nm edfa 32 pon wdm
Article
Longueur d'onde de transmission
CATV
nm 1545 - 1565
1260 - 1360
Longueur d'onde de passage PON nm
Perte d'insertion PON
Isolement
Plage de puissance d'entrée optique
CATV
Puissance de sortie optique
maximale
Stabilité de la puissance de sortie
Facteur de bruit
Perte de retour
Saisir
Sortir
Type de connecteur optique
C/N
C/CTB
C/CSO
Tension d'alimentation
1480 - 1500
dB <0,8
db >15
dBm -3 - +10
dBm 36
dBm ±0,5
dB ≤ 5,0 (puissance d'entrée optique 0 dBm, λ = 1550 nm)
dB ≥ 45
dB ≥ 45
SC/APC
dB ≥ 50
dB ≥ 63
dB ≥ 63
Condition de test selon
GT/T 184-2002.
V A : CA 160 V - 250 V (50 Hz) ; B : CC 48 V
Contact : Tomleequan E-mail :
Consommation W ≤ 70
Plage de température de fonctionnement
Humidité relative maximale de fonctionnement
Plage de température de stockage °C
Humidité relative de stockage
Ⅴ. Tableau comparatif des modèles et des puissances
Les modèles avec « * » sont des EDFA à très haute puissance de sortie.
Ⅵ. Stockage et emballage
