Nœud de fibre optique WDM à 2 sorties RF pour applications FTTH, PON et CATV
Vous recherchez une solution fiable et économique pour vos réseaux FTTH et CATV ? Le
nœud fibre optique WDM à 2 sorties RF est un récepteur optique d'intérieur compact et performant, conçu pour les applications FTTP/FTTH. Grâce à la technologie WDM intégr ée, il prend en charge les signaux vidéo 1550 nm et les signaux de données 1490 nm/1310 nm sur une seule fibre, garantissant une connectivité fluide pour les é quipements ONT. Doté d'un contrôle de gain automatique (AGC), d'une large plage de puissance optique d'entrée de -18 à +2 dBm et d'un niveau de sortie ≥ 75 dBuV, ce dispositif est idéal pour les MSO et les systèmes PON.
• Bande passante de fonctionnement de 1 GHz | • Intégration WDM pour la transmission multi-signaux | • Conception compacte pour une utilisation en intérieur | • Large plage de puissance d'entrée optique | • Idéal pour les systèmes FTTH, CATV et PON
Contact : Tomleequan E-mail : sales@fmuser.com WhatsApp : +8613922702227

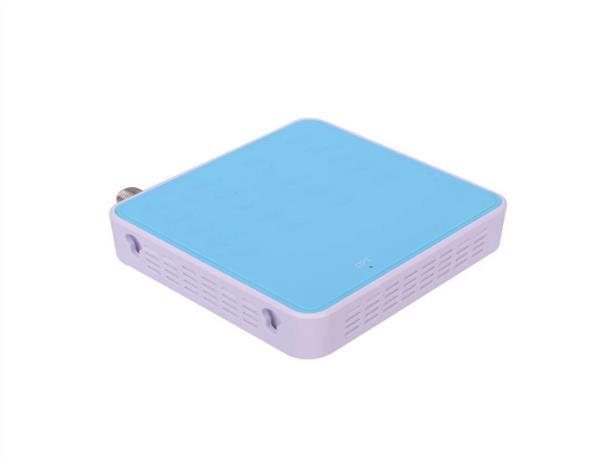

Le récepteur optique FTTH SR202AW avec WDM est un mini récepteur optique intérieur spécialement conçu pour les applications FTTP/FTTH.
Nœud de fibre optique WDM à 2 sorties RF
Contact : Tomleequan E-mail :
Le récepteur optique FTTH SR202AW est un nœud fibre optique WDM à 2 sorties RF. Ce mini-récepteur optique intérieur avec AGC est spécialement conçu pour les applications FTTP/FTTH. Grâce à ses performances élevées, sa faible puissance optique et son faible coût, il constitue le choix idéal pour les opérateurs multi-réseaux. Le WDM intègre un signal vidéo à 1550 nm et des signaux de données à 1490 nm/1310 nm dans une seule fibre. Il réfléchit les 1490 nm/1310 nm pour la connexion d'un appareil ONT. Il est particulièrement adapté aux réseaux PON et TV.
Caractéristiques
Bande passante de fonctionnement de 1 GHz
Plage optique d'entrée inférieure : +2 ~ -18 dBm
Contact : Tomleequan E-mail :
Le niveau de sortie est supérieur à 75 dBuV (@ -15 dBm d'entrée de puissance) ;
Large plage de puissance d'entrée optique -18~+2dBm ;
Applications
CATV FTTH 2. Intégration de trois réseaux 3. FTTH PON
La technologie FTTH utilise la fibre optique comme canal de transmission pour intégrer les ressources de télécommunications, Internet, la télévision et d'autres signaux réseau, et répondre aux besoins fondamentaux d'information des citoyens. La fibre optique présente de nombreux avantages dans le processus de transmission.
(1) Le coût de construction du FTTH est relativement faible.
(2) Le FTTH est un réseau passif, qui permet de réduire les coûts d’électricité.
(3) Le faible taux de défaillance du FTTH réduit le coût de la maintenance quotidienne.
(4) Le protocole pris en charge par la FTTH est relativement flexible et peut réaliser une variété de services, tels que la VOD et la transmission bidirectionnelle.
(5) La FTTH peut répondre aux exigences de transmission de données volumineuses et améliorer l'effet de fonctionnement global.
Spécifications du
nœud de fibre optique WDM à 2 sorties RF
Article
Longueur d'onde
Paramètr e Un ité
Spécifications optiques
1550/149 0/1310 n m
1490/131 0 n m
Plage de puissance d'entrée -18～+2 dB m
Plage de puissance d'entrée optique recommandée -15～+2 dB m
Perte de retour d'entrée ≥45 dB
Spécifications RF
Remarques
Port COM
Pour l'ONT
La plage de contrôle optique AGC est comprise entre -15 et +2 dBm
Contact : Tomleequan E-mail : sales@fmuser.com WhatsApp : +8613922702227
dB -15 puissance optique d'entrée
Pouvoir < 1,0 W
Paramètres environnementaux
Température de fonctionnement -25～65 °C
Température de stockage -40～70 °C
Humidité de stockage ≤95 ％

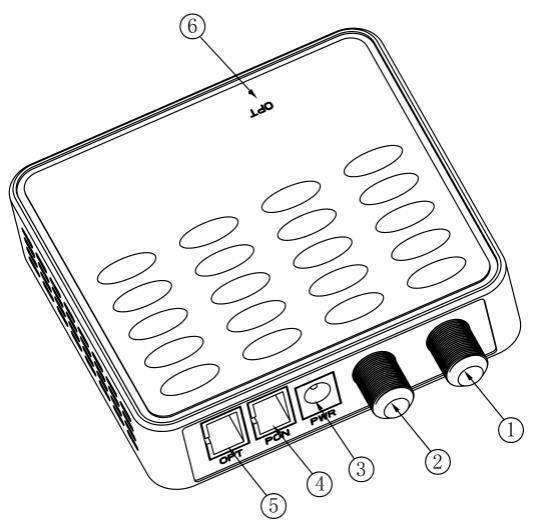

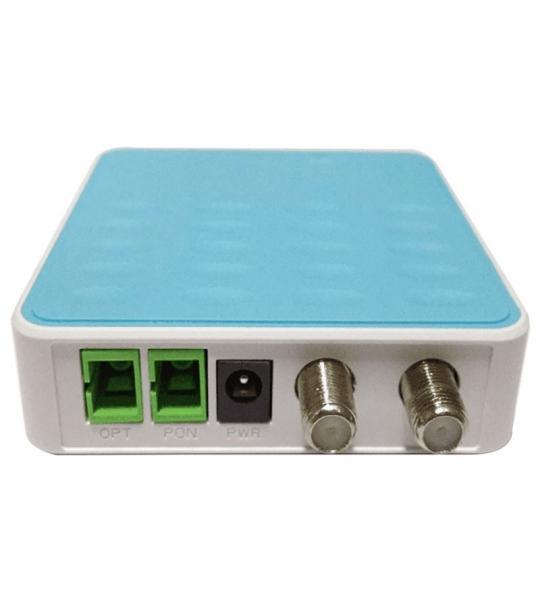

Interface utilisateur
Entrée
SC/APC
Type de connecteur
Alimentation électrique
Sortie RF
Sortie
SC/PC
DC5V/0,5 A
Système métrique ou impérial
Adaptateur externe
Facultatif
Port unique ou deux ports
Indicateur optique Lumières bicolores
