ábrica de atacado 2 saídas RF WDM nó de fibra óptica para
aplicações
FTTH PON e CATV
Procurando uma solução confiável e econômica para redes FTTH e CATV? O 2 RF Outputs
WDM Optical Fibre Node é um receptor óptico interno compacto e de alto desempenho projetado para aplicações FTTP/FTTH. Com tecnologia WDM integrada, ele suporta sinais de vídeo de 1550 nm e sinais de dados de 1490 nm/1310 nm em uma única fibra, garantindo conectividade perfeita para dispositivos ONT. Apresentando AGC, uma ampla faixa de entrada de potência óptica de -18 a +2 dBm e um nível de saída de ≥75 dBuV, este dispositivo é ideal para sistemas MSOs e PON.
• Largura de banda operacional de 1 GHz | • Integração WDM para transmissão multissinal | • Design compacto para uso interno | • Ampla faixa de entrada de potência óptica | • Ideal para sistemas FTTH, CATV e PON
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227

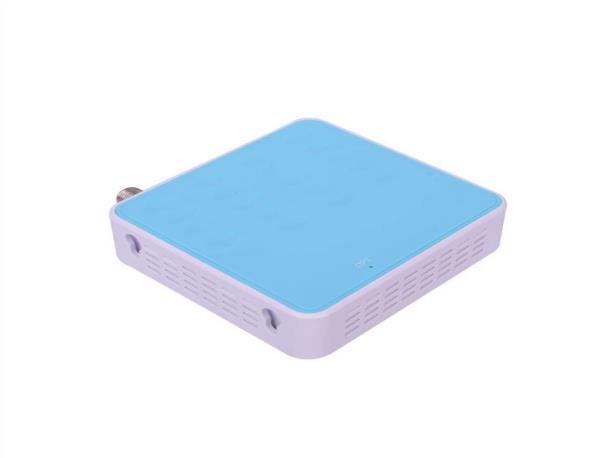

O receptor óptico FTTH SR202AW com WDM é um mini receptor óptico interno especialmente projetado para aplicações FTTP/FTTH.
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
2 saídas RF WDM nó de fibra óptica
Contato: Tomleequan E-mail:
O Receptor Óptico FTTH SR202AW é um Nó de Fibra Óptica WDM de 2 Saídas RF. Este mini receptor óptico interno com AGC é especialmente projetado para aplicações FTTP/FTTH. Com alto desempenho, baixa potência óptica do receptor e menor custo, é a melhor seleção para MSO. O WDM é integrado para sinal de vídeo de 1550 nm e sinal de dados de 1490 nm/1310 nm em uma fibra. Ele reflete 1490 nm/1310 nm para conectar dispositivo ONT. Eles são muito adequados para sistemas PON e TV.
Características
Largura de banda operacional de 1 GHz
Faixa óptica de entrada inferior: +2 ~-18dBm
O nível de saída é maior que 75 dBuV (@-15 dBm de entrada de energia);
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Ampla faixa de entrada de potência óptica -18~+2dBm;
Aplicações
CATV FTTH 2. Integração de três redes 3. FTTH PON
A tecnologia FTTH usa cabos de fibra ótica como canal de transmissão para realizar a integração de recursos de telecomunicações, a Internet, televisão e outros sinais de rede, e para realizar as necessidades básicas das pessoas por informação. A fibra ótica tem muitas vantagens no processo de transmissão.
(1) O custo de construção do FTTH é relativamente baixo.
(2) FTTH é uma rede passiva, que ajuda a reduzir os custos de eletricidade.
(3) A baixa taxa de falhas do FTTH reduz o custo da manutenção diária.
(4) O protocolo suportado pelo FTTH é relativamente flexível e pode realizar uma variedade de serviços, como VOD e transmissão bidirecional.
(5) O FTTH pode atender aos requisitos de transmissão de big data e melhorar o efeito geral da operação.
Especificações do nó de fibra óptica WDM com 2 saídas RF
Item
Comprimento de onda
Parâmetr o Unida de Notas
Especificações ópticas
1550/14 90/1310 nm
1490/13 10 nm
Faixa de entrada de energia -18～+2 dBm
Faixa de entrada de potência óptica recomendada -15～+2 dBm
Perda de Retorno de Entrada ≥45 dB
Especificações de RF
Porta COM
Para ONT
A faixa de controle óptico do AGC está na faixa de -15~+2dBm
Largura de banda
47～ MHz
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
1003
Planicidade ±1,0 dB
Declive 0~2,0 dB
Estabilidade de temperatura ±1,5 dB
Nível de saída
Impedância
Perda de Retorno
MAIS
47～1003MHz，A 25 ℃
75±2 dBuV
75 Ohm
≥12 dB A 25 ℃
≥35 dB -12~+2dBm potência óptica de entrada
≥30 dB -15 potência óptica de entrada
Poder < 1,0 C
Parâmetros ambientais
Temperatura de trabalho -25～65 °C
Temperatura de armazenamento -40～70 °C
Umidade de armazenamento ≤95 ％

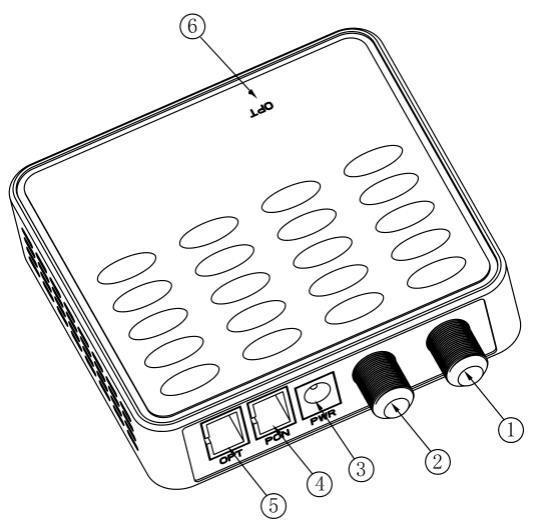

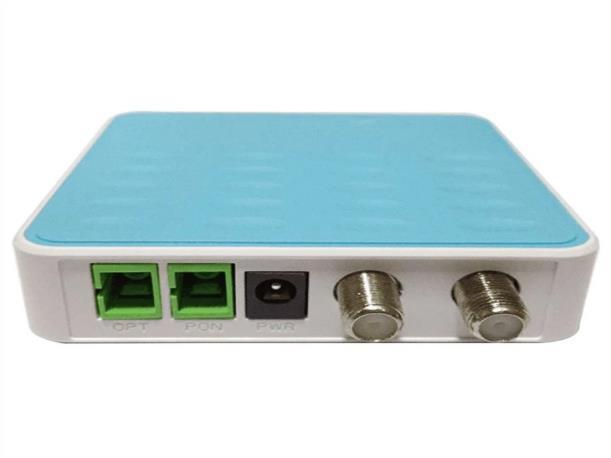

Interface do usuário
Entrada
SC/APC
Tipo de conector
Fonte de energia
Saída
SC/PC
Corrente
Contínua
5 V/0,5 A
Métrica ou impéria
Saída RF
Adaptador externo
Opcional
Porta
única ou duas
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Indicador Óptico
Habitação
portas
Luzes de duas cores
90*85*25 milím etros
Peso 0,15 kg
Vermelho: <-16dBm
Verde: > 16dBm
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
