Manufaktur Großhandel 2 RF Ausgänge WDM Glasfaserknoten
für FTTH PON und CATV Anwendungen
Suchen Sie eine zuverlässige und kostengünstige Lösung für FTTH- und CATV-Netze?
Der WDM Optical Fibre Node mit 2 HF-Ausgängen ist ein kompakter, leistungsstarker optischer Indoor-Empfänger für FTTP/FTTH-Anwendungen. Dank integrierter
WDM-Technologie unterstützt er 1550-nm-Videosignale und 1490-nm/1310-nm-Datensignale auf einer einzigen Glasfaser und gewährleistet so nahtlose Konnektivität für ONT-Geräte. Mit AGC, einem weiten optischen
Eingangsleistungsbereich von -18 bis +2 dBm und einem Ausgangspegel von ≥75 dBuV ist dieses Gerät ideal für MSOs und PON-Systeme.
• 1 GHz Betriebsbandbreite | • WDM-Integration für Mehrsignalübertragung | •
Kompaktes Design für den Innenbereich | • Großer optischer Leistungseingangsbereich |
• Ideal für FTTH-, CATV- und PON-Systeme
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail: sales@fmuser.com

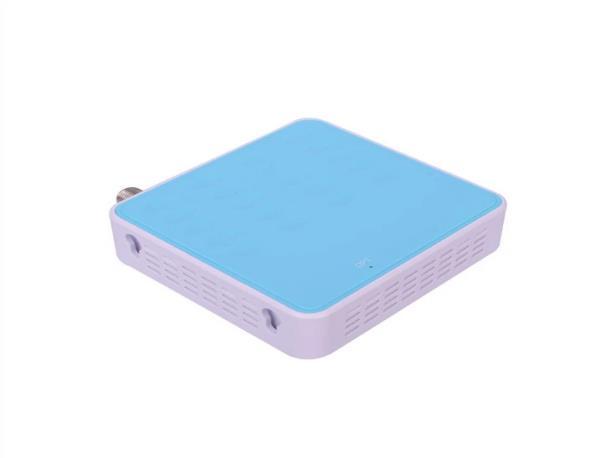

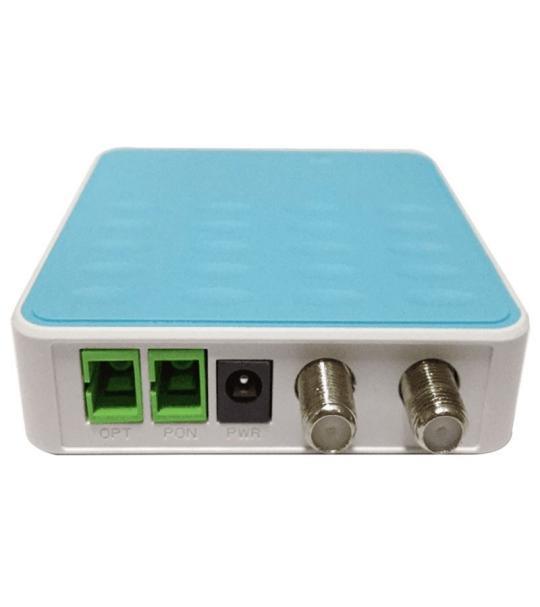

Der optische Empfänger FTTH SR202AW mit WDM ist ein optischer Mini-Empfänger für den Innenbereich, der speziell für FTTP/FTTH-Anwendungen entwickelt wurde.
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail:
+8613922702227
Der optische FTTH SR202AW-Receiver ist ein WDM-Glasfaserknoten mit zwei HF-Ausgängen. Dieser Mini-Innenempfänger mit AGC wurde speziell für FTTP/FTTH-Anwendungen entwickelt. Dank hoher Leistung, geringer optischer Leistung und geringer Kosten ist er die beste Wahl für MSO. WDM ist für 1550-nm-Videosignale und 1490-nm-/1310-nm-Datensignale in einer Faser integriert. Er reflektiert 1490 nm/1310 nm für den Anschluss von ONT-Geräten. Er eignet sich hervorragend für PON- und TV-Systeme.
Merkmale
1 GHz Betriebsbandbreite
Unterer optischer Eingangsbereich: +2 ~ -18 dBm
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Der Ausgangspegel liegt über 75 dBuV (bei -15 dBm Leistungseingang).
Großer optischer Leistungseingangsbereich -18~+2dBm; Anwendungen
CATV FTTH 2. Integration von drei Netzwerken 3. FTTH PON
Die FTTH-Technologie nutzt Glasfaserkabel als Übertragungskanal, um die Integration von Telekommunikationsressourcen, Internet, Fernsehen und anderen Netzwerksignalen zu realisieren und den Grundbedarf der Bevölkerung nach Informationen zu decken. Glasfaser bietet im Übertragungsprozess viele Vorteile.
(1) Die Baukosten für FTTH sind relativ niedrig.
(2) FTTH ist ein passives Netz, das zur Senkung der Stromkosten beiträgt.
(3) Die geringe Ausfallrate von FTTH reduziert die Kosten der täglichen Wartung.
(4) Das von FTTH unterstützte Protokoll ist relativ flexibel und kann eine Vielzahl von Diensten realisieren, wie z. B. VOD und bidirektionale Übertragung.
(5) FTTH kann die Anforderungen der Übertragung großer Datenmengen erfüllen und den Gesamtbetriebseffekt verbessern.
Spezifikationen des WDM-Glasfaserknotens mit 2 HF-Ausgängen
Artikel
Wellenlänge
Paramet er Ein hei t Hinweise
Optische Spezifikationen
1550/14 90/1310 nm COM-Anschluss
1490/13 10 nm Für ONT
Leistungseingangsbereic h -18～+2 dB m
Empfohlener optischer Leistungseingangsbereic h -15～+2 dB m
Der optische AGC-Regelbereich liegt im Bereich von -15 bis +2 dBm
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Eingangsrückflussdämpf ung ≥45 dB
HF-Spezifikationen
Bandbreite 47～ 1003 MH z
Ebenheit ±1,0 dB 47～1003MHz, Bei 25 ℃ Neigung 0 bis 2,0 dB
Temperaturstabilität ±1,5 dB
Ausgangspegel 75 ± 2 dB uV
Impedanz 75 Oh m
Rückflussdämpfung ≥12 dB Bei 25 ℃ MER
≥35 dB -12~+2dBm optische Eingangsleistung
≥30 dB -15 optische Eingangsleistung
Leistung < 1,0 W
Umweltparameter
Arbeitstemperatur -25～65 ℃
Lagertemperatur -40～70 ℃
Lagerfeuchtigkeit ≤95 ％

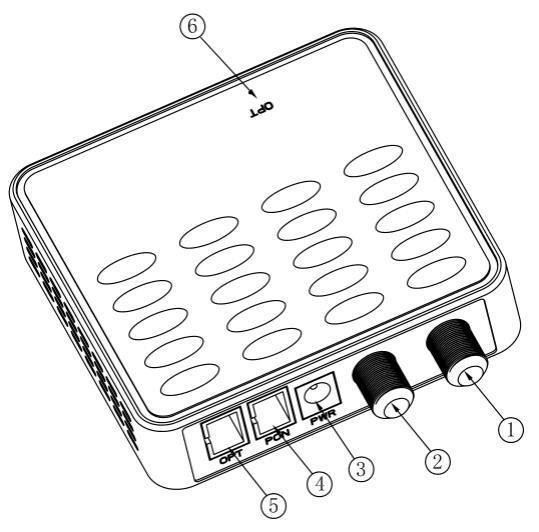

Benutzeroberfläche
Steckertyp
SC/APCEingang , SC/PC-A usgang
Stromversorgung DC 5 Externer Adapter
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
HF-Ausgang
Optische Anzeige
Gehäuse
V/0,5 A
Metrisch oder Imperia
Ein Port oder zwei Ports
Zweifar bige Lichter
90*85* 25 m m
Gewicht 0,15 kg
Optional
Rot: <-16dBm
Grün: > 16dBm
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
