Amplificatore di potenza per esterni a 2 uscite all'ingrosso per CATV, TV digitale e trasmissione
dati
Hai bisogno di una trasmissione affidabile del segnale bidirezionale per CATV, TV digitale e reti dati? L'amplificatore trunk a 2 uscite per esterni offre prestazioni eccezionali con un design di larghezza di banda di 1003 MHz, pre-stadio GaAs MMIC e moduli di potenza ad alto indice per livelli di uscita superiori, bassa distorsione e SNR elevato. Ideale per installazioni esterne, è dotato di filtri duplex plug-in, equalizzatori e attenuatori per un facile debug. Con una gamma di frequenza di 45-1003 MHz e un livello di uscita nominale fino a 108 dBμV, questo amplificatore garantisce una trasmissione del segnale stabile ed efficiente in ambienti esigenti.
• Progettazione di larghezza di banda di 1003 MHz | • Pre-stadio GaAs MMIC per SNR elevato | • Filtro duplex plug-in per un facile debug | • Livello di uscita nominale fino a 108 dBμV | • Ideale per CATV, TV digitale e reti dati
Viene utilizzato principalmente per la trasmissione bidirezionale del segnale di immagini televisive CATV, del segnale televisivo digitale, del segnale vocale telefonico e del segnale dati (o dati compressi).

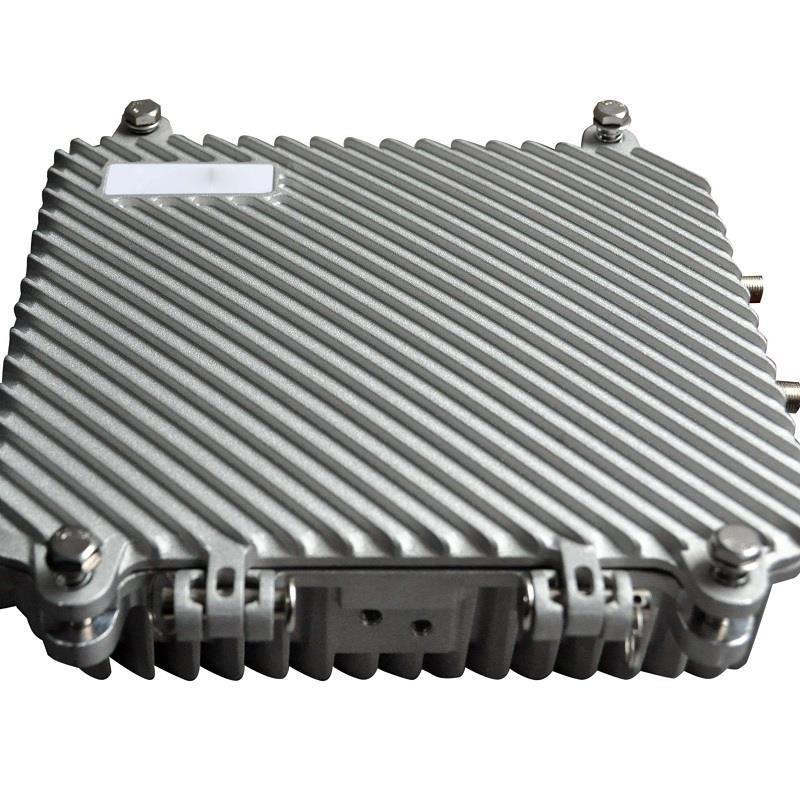

L'amplificatore trunk SA1100 a 2 uscite per esterni è utilizzato principalmente per la trasmissione trunk bidirezionale del segnale di immagine televisiva CATV, del segnale TV digitale, dei segnali vocali telefonici e del segnale dati (o dati compressi). Circuiti avanzati e maturi, strutture di processo scientifiche e ragionevoli e materiali di alta qualità, garantiscono prestazioni eccellenti.
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Caratteristiche
■Progettazione della larghezza di banda di 1003 MHz.
■Percorso in avanti: lo stadio preliminare adotta GaAs MMIC, lo stadio di uscita adotta il più recente modulo di potenza doppia ad alto indice importato, raggiunge un elevato livello di uscita, bassa distorsione e alto SNR.
■Questo amplificatore per esterni a 2 uscite è più comodo da mettere a punto grazie al filtro duplex plug-in, all'equalizzatore, all'attenuatore, alla presa di uscita e alle porte di rilevamento online scientifiche e ragionevoli.
Specifiche dell'amplificatore trunk a 2 uscite per esterni
Articolo
Unità
Parametro tecnico
Percorso in avanti
Gamma di frequenza MHz 45 (87) ~ 862/ 1003 (facoltativo)
Guadagno nominale (@FZ110)
dB
30 (la pre-fase adotta MMIC a basso guadagno)
38 (la pre-fase adotta MMIC ad alto guadagno)
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Livello di ingresso nominale dBμV 72 70
Livello di uscita nominale
Piattezza nella banda
Figura di rumore
Perdita di ritorno
Ritardo di gruppo non è ≤10 (112,25 MHz/116,68 MHz)
Rapporto segnale-AC % < 2
Ottieni stabilità dB -1,0 ~ +1,0
Percorso di ritorno
Gamma di frequenza MHz Da 5 a 65
Guadagno nominale (@FZ110) dB 24(Moduli diversi, guadagno diverso. Possono essere specificati dagli utenti.)
Livello massimo di uscita
Piattezza nella banda
Figura di rumore dB ≤8
Perdita di ritorno dB ≥16
Rapporto segnale-AC % < 2
Prestazioni generali
Impedenza caratteristica Ombra 75
Tensione di alimentazione E R: CA (150~250)V; B: CA (35~90)V
Tensione di tenuta all'impulso chilovolt > 5 (10/700μs)
Consumo energetico L' ≤20
Dimensione mm 220 (Lunghezza)* 205 (Larghezza)* 65 (Altezza)
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Nota: i parametri di questo manuale sono misurati quando si adotta un modulo NEC importato. Usando un altro modulo, gli indici saranno leggermente diversi. Attenzione quando si usa!
