Modulateur analogique CATV Agile 16 en 1 AH1916AM, pour fr équences 860 MHz, configurations NTSC/PAL, vente en gros
Vous recherchez une solution fiable pour vos applications de tête de réseau à canaux
adjacents ? Le modulateur analogique CATV agile 16 en 1 AH1916AM est doté d'un châssis rack 4U équipé de 16 modulateurs agiles en fréquence filtrés SAW de haute qualit
é, couvrant une large plage de fréquences de 45 à 860 MHz. Avec son faible bruit hors bande, sa flexibilité en fréquence et sa configuration de canal indépendante, ce modulateur est idéal pour les systèmes de diffusion, d'hôtellerie et de télévision par câble.
Ses principales caractéristiques incluent un niveau de sortie de 105 dBµV, une stabilité de fréquence de ± 10 kHz et une mémoire non volatile pour un fonctionnement ininterrompu.
• 16 modulateurs SAW filtrés indépendants | • Agilité de fréquence complète (45-860 MHz) | • Faible bruit hors bande | • Mémoire non volatile | • Configurations NTSC/PAL

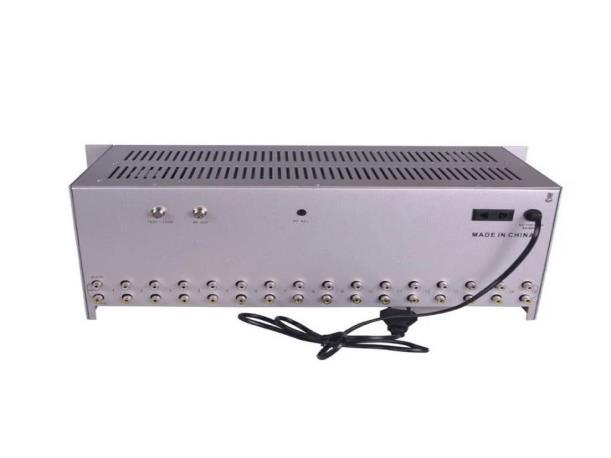

L'AH1916AM est un châssis monté en rack 4RU qui peut installer 16 pièces de modulateurs agiles en fréquence filtrés SAW de haute qualité couvrant 860 MHz.
Contact : Tomleequan E-mail : sales@fmuser.com WhatsApp : +8613922702227
Contact : Tomleequan E-mail :

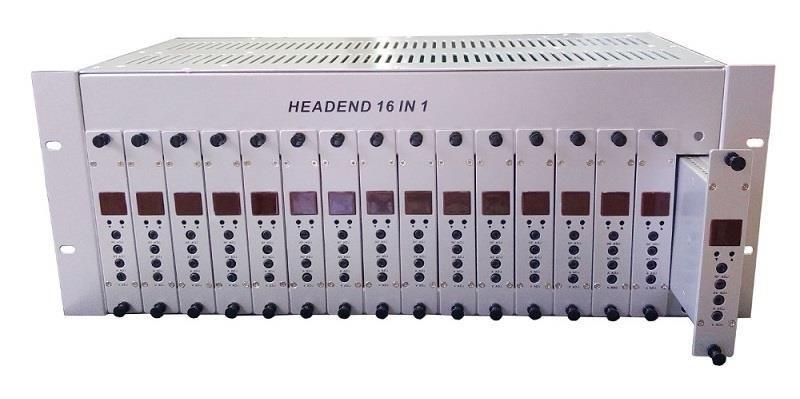

L'AH1916AM est unchâssis rackable4U pouvantaccueillir 16 modulateurs agiles en fréquencefiltrés SAW de haute qualité, couvrant 860 MHz. Son faible bruit hors bande fait de ce modulateur analogique CATV agile 16 en 1 l'outil idéal pour les têtes de réseau adjacentes.
Caractéristiques
1. L'agilité de fréquence complète permet la création rapide de gammes de chaînes
2. Chaque canal de ce modulateur analogique CATV agile 16 en 1 est totalement indépendant. La configuration des canaux est flexible.
3. Deux ventilateurs de refroidissement pour la dissipation de la chaleur prolongent la durée de vie
4. La mémoire non volatile garantit que la programmation des chaînes reste inchangée après une panne de courant
5. L'affichage LED à deux chiffres permet une identification rapide des canaux
6. Disponible en configurations NTSC ou PAL
Spécifications du modulateur analogique CATV Agile 16 en 1
Gamme de fréquences 45 ~ 860 MHz
RF
Connecteur de sortie
Connecteur F
Contact : Tomleequan E-mail : sales@fmuser.com WhatsApp : +8613922702227
GÉNÉRAL
RF
GÉNÉRAL
Contact : Tomleequan E-mail : sales@fmuser.com WhatsApp : +8613922702227
Niveau de sortie
105 dBµV (Adj.)
Point de test -20 dB
Isolation port à port ≥ 35 dB
Perte de retour ≥ 12 dB
Gagner + 8 dB
Capacité du modulateur 16
Plage de tension d'entrée 110V ou 220V
ventilateur de refroidissement 2
Consommation
70 W (à pleine charge)
Dimension 42 * 17 * 20 cm
Poids net 9 kg (entièrement chargé)
Poids d'expédition
3,7 kg (châssis uniquement)
10 kg (entièrement chargé)
Taille du carton 53 * 30 * 24 cm
Carte modulatrice
Fréquence de sortie
Niveau de sortie
45 ~ 860 MHz n'importe quel canal
103 dBµV (Adj.)
Connecteur de sortie Connecteur F
Rapport A/V -11 ~ -18 dB (Adj.)
Stabilité de fréquence ±10 kHz
Niveau d'entrée vidéo
0,6-1,5 Vp-p (modulation à 87,5 %)
Connecteur d'entrée vidéo RCA jaune
Niveau d'entrée audio 1 Vp-p (25 kHz Dev.)
Connecteur d'entrée audio RCA blanc
Tension 5 V CC
Contact : Tomleequan E-mail : sales@fmuser.com WhatsApp : +8613922702227
PRÉCAUTIONS
PRÉCAUTIONS
Éviter l'accumulation de chaleur
Assurer un accès facile au câblage du rack
Faciliter l'entretien et la maintenance
Évitez le chauffage direct ou la climatisation
Prises de courant alternatif
Support de rack
Fuite du bâtiment
EXIGENCES
Prévoir un espace rack (1'') entre les produits de tête de réseau alimentés dans l'équipement
Prévoyez un minimum de 18 pouces derrière le support d'équipement
Prévoyez un espace libre minimum de 36'' devant le rack d'équipement
Si cela est inévitable, utilisez des plaques déflectrices
Placez l'équipement à proximité de prises suffisantes pour alimenter l'équipement de test et les outils électriques.
Assurez-vous que les supports de rack sont suffisamment rigides pour supporter les racks
Attention aux gouttes d'eau sur l'équipement provenant de toits qui fuient, d'entrées de toit de guides d'ondes et de condensations de tuyaux d'eau froide.
Contact : Tomleequan E-mail : sales@fmuser.com WhatsApp : +8613922702227
À propos de nous
FMUSER est une entreprise spécialisée dans les systèmes de diffusion et de transmission télévisuelle, ainsi que dans l'intégration de systèmes IPTV hôteliers.
Fondée en 2009, elle dessert plus de 180 pays à travers le monde, avec plus de 20 000 chaînes de télévision, stations de radio et hôtels de différents horizons.
