Trasmettitore ottico all'ingrosso 1550 per CATV FTTH DWDM a
lunga distanza
Hai bisogno di una trasmissione ottica affidabile a lunga distanza? Il trasmettitore ottico 1550 offre prestazioni eccezionali con la sua tecnologia modulata esternamente, che garantisce l'assenza di chirp laser e una bassa distorsione di dispersione. Progettato per i sistemi CATV headend, FTTH e DWDM, presenta una larghezza di linea stretta (0,65 MHz), CNR ≥ 53 dB e SBS regolabile (13~18 dBm). Con lunghezza d'onda standard ITU e gestione SNMP avanzata, è la soluzione ideale per gli aggiornamenti di rete e l'espansione della capacità
• Tecnologia modulata esternamente | • CNR ≥ 53dB | • SBS regolabile (13~18dBm) |
• Lunghezza d'onda standard ITU | • Gestione SNMP avanzata
Il trasmettitore ottico 1550 è un trasmettitore in fibra ottica esterno
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227

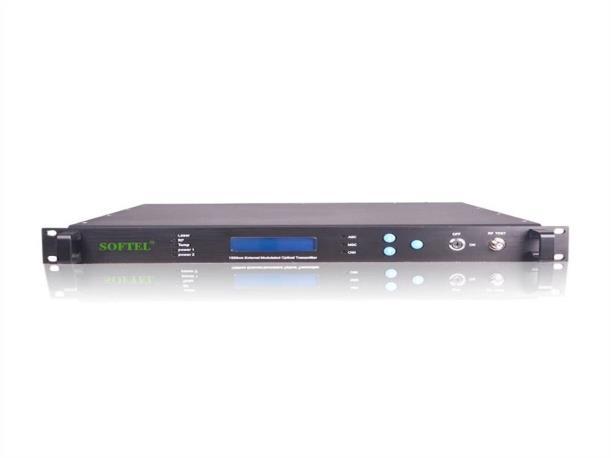

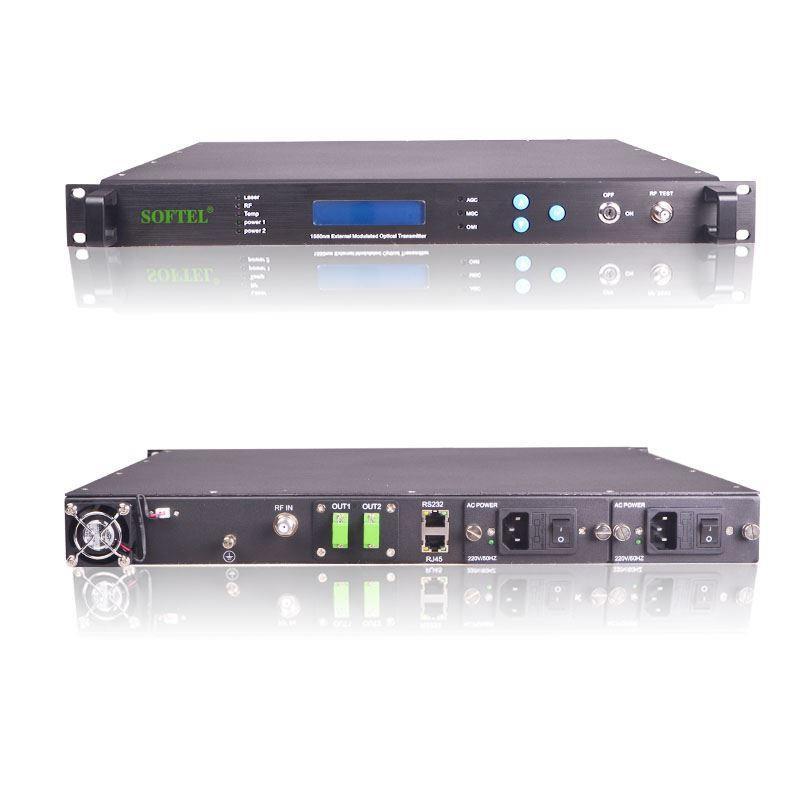

Esposizione del prodotto
Contatto: Tomleequan Email:
Trasmettitore ottico 1550-trasmettitore ottico modulato esterno 1550nm che è il prodotto di livello più alto. Adotta una larghezza di linea stretta (tipicamente = 0,3 MHz) e un laser DFB importato a basso rumore come sorgente;
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Contatto: Tomleequan Email:
Adotta un modulatore esterno LiNbO3 altamente lineare come modulatore del segnale RF, con speciali tecnologie di base CTB, CSO, controllo della soglia SBS ad alta frequenza doppia, ecc.; progettato per reti di trasmissione a lunga distanza.
Caratteristiche
• Prestazioni elevate: tecnologia modulata esternamente, nessun cinguettio laser, bassa distorsione di dispersione, elevato rapporto di estinzione, con eccellenti caratteristiche tra 40~862 MHz.
•La larghezza di banda stretta (0,65 MHz), il rumore più basso, il laser a onda continua DFB sono ideali per ridurre l'influenza della dispersione.
•La larghezza di banda operativa è fino a 47~862 MHz (47~1080 MHz).
•CNR ≥ 53dB ed eccellente indice CTB, CSO.
•SBS: 13~18dBm regolabile.
•Lunghezza d'onda standard ITU, ±200 GHz (±1,6 nm) regolabile.
•La modalità AGC/MGC è facoltativa sul posto. OMI può essere ottimizzata sul posto.
•Interfaccia di comunicazione RS232 perfetta.
•Funzione avanzata di gestione della rete SNMP.
•Alimentazione di backup 1+1, commutazione automatica.
•Controllo automatico della temperatura dell'involucro.
•Eccellente rapporto P/P.
Applicazioni
1. Testata CATV.
2. FTTH, FTTx PON, RFOG ecc.
3. IPQAM ecc. Servizio di inserimento dati ristretto.
4. Migliorare la flessibilità e la convertibilità della lunghezza d'onda della rete.
5. Sfruttare appieno le risorse di fibra ottica esistenti per realizzare l'aggiornamento della rete e l'espansione della capacità.
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
6. Sistema DWDM, dorsale di supercapacità CATV e rete metropolitana.
Specificazione
Prestazione Indice
Supplemento
Caratteristica ottica Lunghezza d'onda operativa (nm) 1548~1563 ST1550EC
ITU-TG.692 ST1550EU
Intervallo di regolazione della lunghezza d'onda (nm) ±1,6 (±200 GHz) ST1550EC
Modalità di regolazione della lunghezza d'onda ±0,05nm di passo ST1550EU
Stabilità della lunghezza d'onda (Pollici/ ℃) -1~0 Tc=20~70℃
Larghezza della linea (MHz) Tipico=0,65 FWHM(△λ), (-3dB larghezza intera)
Rapporto di soppressione della modalità laterale (dB) ≥45 SMR
Intensità di rumore equivalente ≤-160 RIN(20~1000MHz)
Numero di porte di uscita 2 Opzionale4,6
Potenza di uscita (dBm) 10, 8.5, 7.0, 4.5 2×7, 2×9, 2×10, 2×5, 4×7,6×7
Perdita di ritorno (dB) ≥50
Connettore ottico FC/APC SC/APC, LC/APC opzionali
Funzione RF Larghezza di banda di lavoro (MHz) Da 47 a 862
Livello di ingresso (dBmV) 18~28 AGC
Planarità (dB) ≤±0,75 Frequenza
Perdita di ritorno (dB) >16
Impedenza di ingresso (Ω) 75
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Porta RF
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
F-Femmina
Canale di trasmissione PAL-D /60CH PAL-D /99CH
CNR1 (dB) ≥53,0 ≥51,5 Schiena contro schiena
Funzione di collegamento
CNR2 (dB) ≥51,5 ≥49,5 Fibra ottica 65Km, ricezione 0dBm
CTB (dB) ≥-65 ≥-65
Responsabile della sicurezza informatica (dB) ≥-65 ≥-65
SBS trattiene (dBm) 13~18 Regolabile
Interfaccia di gestione della rete SNMP
Tipo RJ45
Interfaccia di comunicazione RS232
Alimentazione elettrica (VAC) Da 90 a 265 Frequenza 50/60 Hz (VCC) -48 30~72 V CC
Caratteristica generale
Consumo energetico (Il) 50 Lavori di potenza singola
Temp. di lavoro. Temperat ura (℃) -5~65
Temperatura di conservazione Temperat ura (℃) -40~85
Umidità relativa di esercizio (%) Da 5 a 95 misurare (")
Dimensioni: 19×14,5×1,75
Dimensioni: 19×17,9×1,75
