Manufactory Atacado 1550 Transmissor Óptico para CATV
FTTH DWDM Transmissão de Longa Distância
Precisa de transmissão óptica confiável de longa distância? O Transmissor Óptico 1550 oferece desempenho excepcional com sua tecnologia modulada externamente, garantindo nenhum chiado de laser e baixa distorção de dispersão. Projetado para headends CATV, sistemas FTTH e DWDM, ele apresenta uma largura de linha estreita (0,65 MHz), CNR ≥ 53 dB e SBS ajustável (13 ~ 18 dBm). Com comprimento de onda padrão ITU e gerenciamento SNMP avançado, é a solução ideal para atualizações de rede e expansão de capacidade.
• Tecnologia modulada externamente | • CNR ≥ 53dB | • SBS ajustável (13~18dBm) |
• Comprimento de onda padrão ITU | • Gerenciamento SNMP avançado

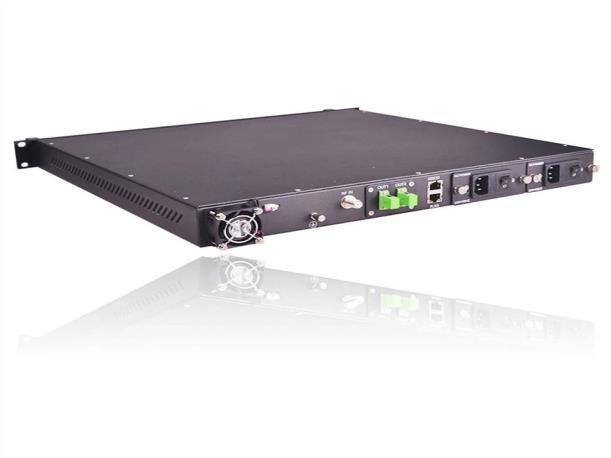

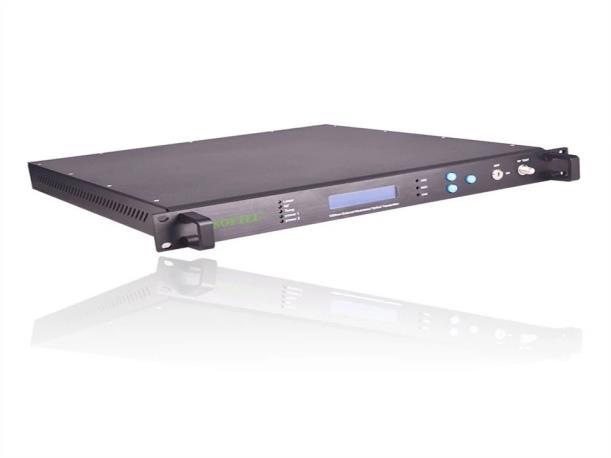

O Transmissor Óptico 1550 é umtransmissor externo de fibra óptica
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227

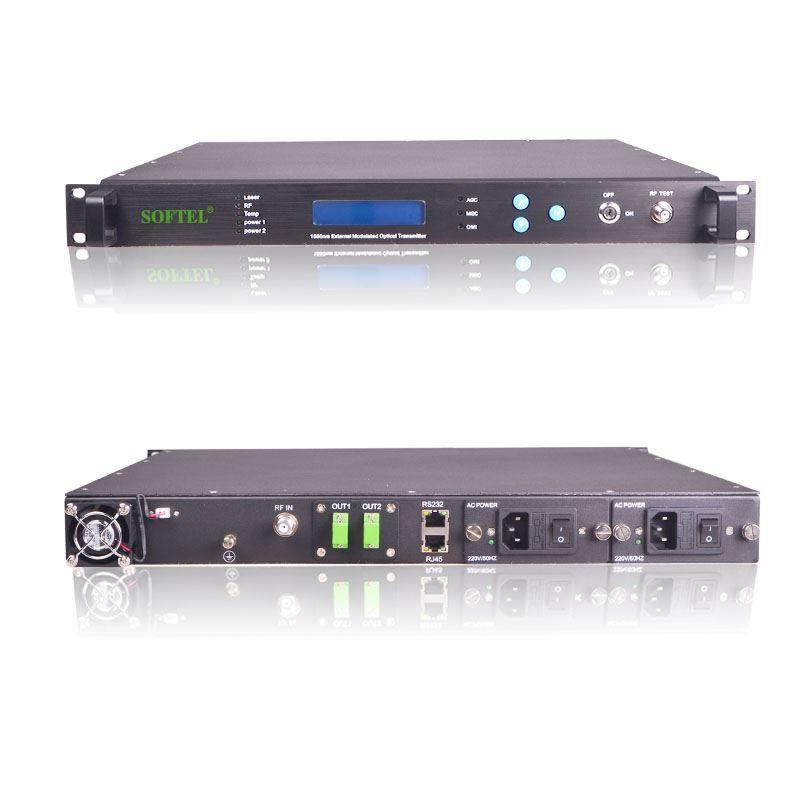

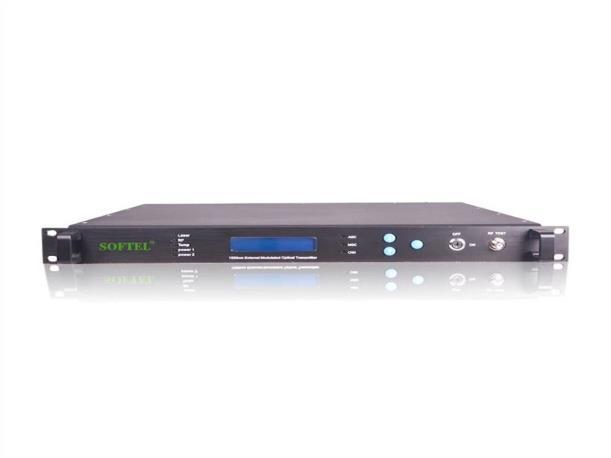

Transmissor óptico 1550 - Transmissor óptico modulado externo de 1550 nm que é o produto de mais alto nível. Adote largura de linha estreita (típico = 0,3 MHz) e laser DFB importado de baixo ruído como fonte;
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Adota modulador externo LiNbO3 de alta linearidade como modulador de sinal de RF, com tecnologias principais especiais CTB, CSO, controle de limiar SBS de alta frequência dupla, etc.; projetado para redes de transmissão de longa distância.
Características
•Alto desempenho: tecnologia modulada externamente, sem ruído de laser, baixa distorção de dispersão, alta taxa de extinção, com excelente característica entre 40~862MHz.
•Largura de banda estreita (0,65 MHz), menor ruído, laser de onda contínua DFB, é propício para reduzir a influência da dispersão.
•A largura de banda operacional é de até 47~862MHz (47~1080MHz).
•CNR ≥ 53dB e excelente índice CTB, CSO.
•SBS: 13~18dBm ajustável.
• Comprimento de onda padrão ITU, ±200 GHz (±1,6 nm) ajustável.
•O modo AGC/MGC é opcional no local. OMI pode ser otimizado no local.
•Interface de comunicação RS232 perfeita.
•Função avançada de gerenciamento de rede SNMP.
•1+1 fonte de alimentação de reserva, comutação automática.
•Controle automático da temperatura do invólucro.
•Excelente relação P/P.
Aplicações
1. Cabeceira de CATV.
2. FTTH, FTTx PON, RFOG etc.
3. IPQAM etc. serviço de dados de inserção estreita.
4. Melhorar a flexibilidade e a conversibilidade do comprimento de onda da rede.
5. Aproveite ao máximo os recursos de fibra óptica existentes para obter atualização de rede e expansão de capacidade.
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
6. Sistema DWDM, backbone de supercapacidade CATV e rede de área metropolitana.
Especificação
Característica Óptica
Desempenho Índice
Suplemento
Comprimento de onda operacional (nm) 1548~1563 ST1550EC
ITU-TG.692 ST1550EU
Faixa de ajuste de comprimento de onda (nm) ±1,6(±200 GHz) ST1550EC
Modo de ajuste de comprimento de onda
Passo a passo de ±0,05 nm ST1550EU
Estabilidade do comprimento de onda (Pm/ ℃) -1~0
Temperatura ambiente=20~70℃
Largura de linha (MHz ) Tipo.=0,65 FWHM(△λ), (-3dB largura total)
Taxa de supressão do modo lateral (em dB) ≥45 SMSR
Intensidade de ruído equivalente ≤-160 RIN(20~1000MHz)
Número de portas de saída 2 Opcional4,6
Potência de saída (em dBm) 10, 8,5, 7,0, 4,5 2×7, 2×9, 2×10, 2×5, 4×7,6×7
Perda de retorno (em dB) ≥50
Conector óptico FC/APC SC/APC, LC/APC opcional
Recurso RF Largura de banda de trabalho (MHz ) 47~862
Nível de entrada (dBm V) 18~28 AGC
Planicidade (em dB) ≤±0,75 47~862MHz
Perda de retorno (em dB) >16
Impedância de entrada (Ω) 75
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Recurso de link
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Porta RF F-Feminino
Canal de transmissão
CNR1 (em dB)
CNR2 (em dB)
PAL-D/ 60CH PAL-D/ 99CH
≥53,0 ≥51,5 De volta para trás
≥51,5 ≥49,5 Fibra óptica de 65 km, recepção de 0 dBm
CTB (em dB) ≥-65 ≥-65
OSC (em dB) ≥-65 ≥-65
SBS restringe (em dBm) 13~18 Ajustável
Interface de gerenciamento de rede SNMP RJ45
Interface de comunicação RS232
Característica geral
Fonte de energia (VAC ) 90~265 50/60Hz (VDC ) -48 30~72 VCC
Consumo de energia (C) 50 Obras de energia única
Temperatura de trabalho. (℃) -5~65
Temperatura de armazenamento. (℃) -40~85
Umidade relativa de operação (%) 5~95 tamanho (")
Controle automático de temperatura da máquina
19×14,5×1,75 Tipo S
19×17,9×1,75 Tipo L
