Émetteur optique 1550, vente en gros, pour transmission
longue distance CATV FTTH DWDM
Besoin d'une transmission optique longue distance fiable ? L'émetteur optique 1550
offre des performances exceptionnelles grâce à sa technologie de modulation externe, garantissant l'absence de chirp laser et une faible distorsion de dispersion. Conçu pour les têtes de réseau CATV, FTTH et les systèmes DWDM, il offre une largeur de raie étroite (0,65 MHz), un CNR ≥ 53 dB et un SBS réglable (13 à 18 dBm). Avec sa longueur d'onde standard UIT et sa gestion SNMP avancée, il constitue la solution idéale pour les mises à niveau et l'extension de capacité du réseau.
• Technologie modulée en externe | • CNR ≥ 53 dB | • SBS réglable (13 à 18 dBm) | • Longueur d'onde standard ITU | • Gestion SNMP avancée
Contact : Tomleequan E-mail :
Affichage des produits

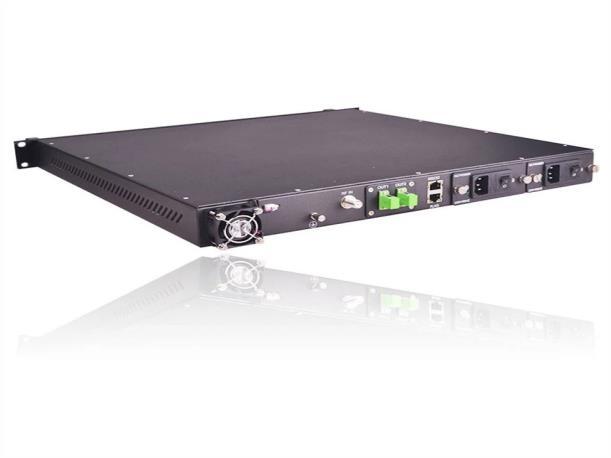

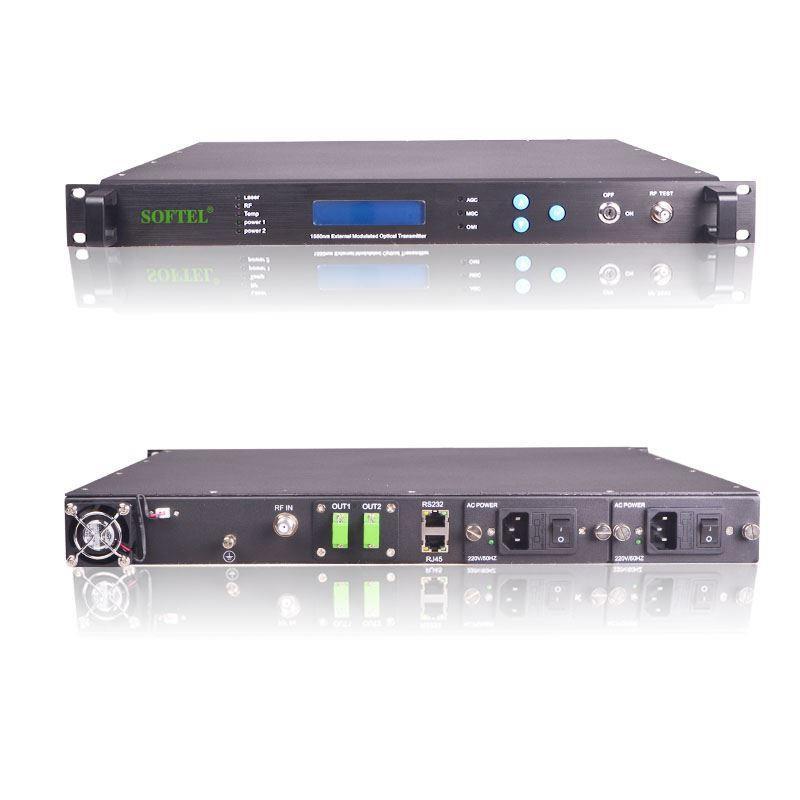

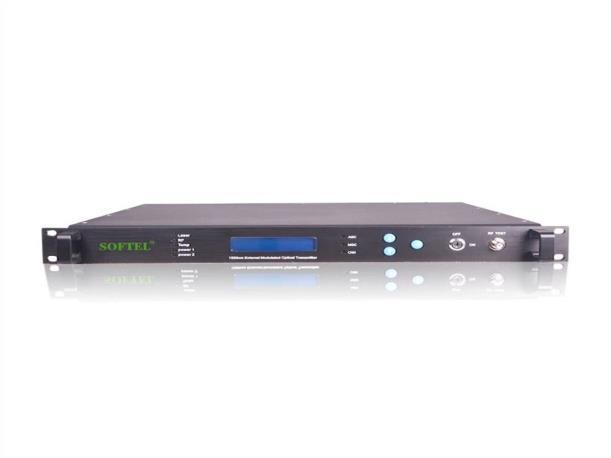

Émetteur optique 1550 nm à modulation externe, produit de très haute qualité. Il utilise une largeur de ligne étroite (typique = 0,3 MHz) et un laser DFB importé à faible bruit comme source.
Adoptez un modulateur externe LiNbO3 hautement linéaire comme modulateur de signal RF, avec des technologies de base spéciales CTB, CSO, contrôle de seuil SBS haute fréquence double, etc. ; conçu pour les réseaux de transmission longue distance.
Caractéristiques
• Haute performance : technologie modulée en externe, pas de chirp laser, faible distorsion de dispersion, taux d'extinction élevé, avec d'excellentes caractéristiques dans la plage de 40 à 862 MHz.
•La bande passante étroite (0,65 MHz), le faible bruit et le laser à onde continue DFB sont propices à réduire l'influence de la dispersion.
•La bande passante de fonctionnement est jusqu'à 47~862MHz (47~1080MHz).
•CNR ≥ 53 dB et excellent indice CTB, CSO.
•SBS : 13~18 dBm réglable.
• Longueur d'onde standard ITU, ± 200 GHz (± 1,6 nm) réglable.
• Le mode AGC/MGC est facultatif sur place. L'OMI peut être optimisé sur place.
• Interface de communication RS232 parfaite.
•Fonction de gestion de réseau SNMP avancée.
• Alimentation de secours 1+1, commutation automatique.
• Contrôle automatique de la température du boîtier.
•Excellent rapport P/P.
Applications
1. Tête de réseau CATV.
2. FTTH, FTTx PON, RFOG etc.
3. Service de données d'insertion étroite IPQAM etc.
4. Améliorer la flexibilité et la convertibilité de la longueur d’onde du réseau.
5. Exploiter pleinement les ressources en fibre optique existantes pour réaliser la mise à niveau du réseau et l’extension de la capacité.
Contact : Tomleequan E-mail :
6. Système DWDM, dorsale super-capacité CATV et réseau métropolitain.
Spécification
Performance
Indice
Fonction optiqueLongueur d'onde de fonctionnement (nm) 1548~1563 ST1550EC
UIT-TG.692 ST1550EU
Plage de réglage de la longueur d'onde (nm) ±1,6 (±200 GHz) ST1550EC
Mode de réglage de la longueur d'onde Pas de ± 0,05 nm ST1550EU
Stabilité de la longueur d'onde (Pm/ ℃) -1~0
Supplément
Tc=20~70℃
largeur de ligne (MH z) Typ.=0,65 FWHM(△λ), (-3 dB pleine largeur)
Taux de suppression du mode latéral (dB) ≥45 SMSR
Intensité de bruit équivalente ≤-160 RIN (20~1000 MHz)
Nombre de ports de sortie 2 Optionnel4,6
Puissance de sortie (dB m) 10, 8,5, 7,0, 4,5 2×7, 2×9, 2×10, 2×5, 4×7,6×7
Perte de retour (dB) ≥50
Connecteur optique FC/APC SC/APC, LC/APC en option
Fonctionnalité RF Bande passante de travail (MH z) 47~862
Niveau d'entrée (dB mV) 18~28 AGC
Platitude (dB) ≤±0,75 47~862 MHz
Perte de retour (dB) >16
Impédance d'entrée (Ω) 75
Contact : Tomleequan E-mail : sales@fmuser.com WhatsApp : +8613922702227
Contact : Tomleequan E-mail : sales@fmuser.com WhatsApp : +8613922702227
port RF F-Femme
Canal de transmission PAL-D/ 60CH PAL-D/ 99CH
CNR1 (dB) ≥53,0 ≥ 51,5 Dos à dos
Fonctionnalité de lien
CNR2 (dB) ≥ 51,5 ≥ 49,5 Fibre optique de 65 km, réception 0 dBm
CTB (dB) ≥-65 ≥-65
OSC (dB) ≥-65 ≥-65
SBS restreignent (dB m) 13~18 Réglable
Interface de gestion de réseau SNMP RJ45
Interface de communication RS232
Caractéristiques générales
Alimentation électrique (VA C) 90~265 50/60 Hz (VD C) -48 30~72 VCC
Consommation d'énergie(F) 50 Travaux à puissance unique
Température de travail (℃) -5~65
Température de stockage (℃) -40~85
Contrôle automatique de la température de la machine
Humidité relative de fonctionnement (%) 5~95 taille ("") 19 × 14,5 × 1,75 Type S 19 × 17,9 × 1,75 Type L
