1550 Optischer Sender
Produktpräsentation
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227

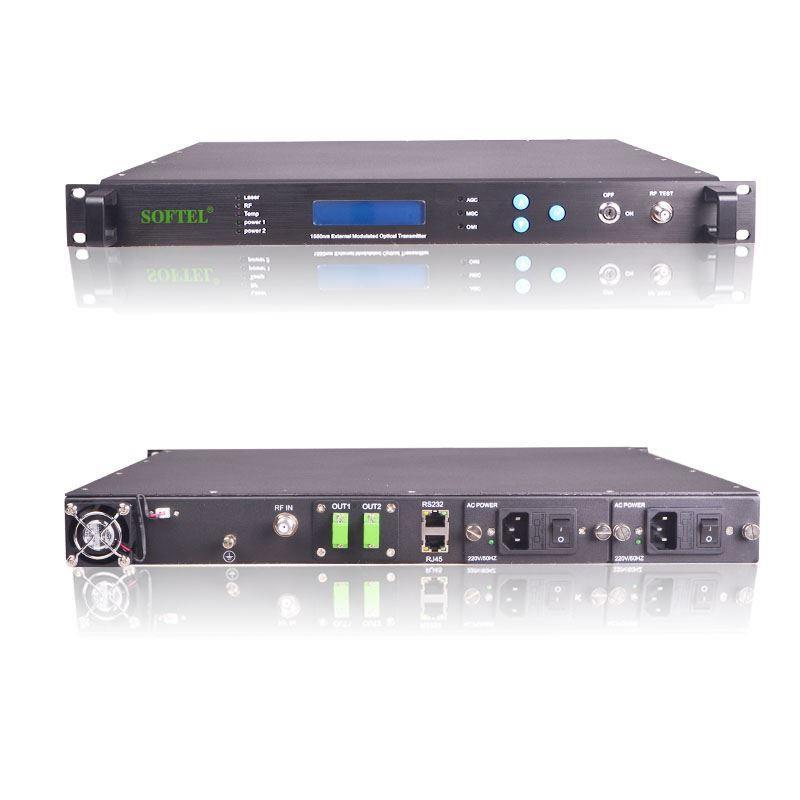

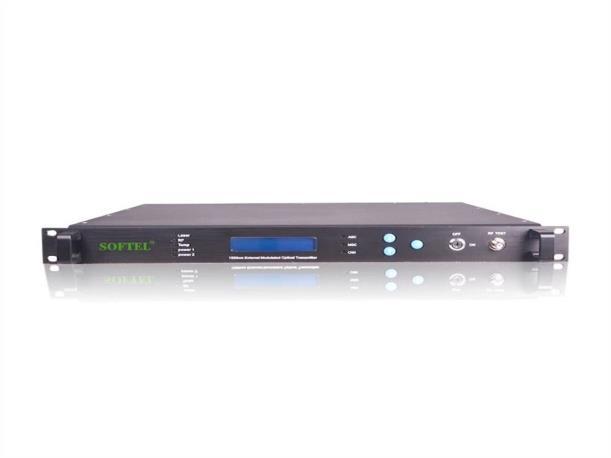

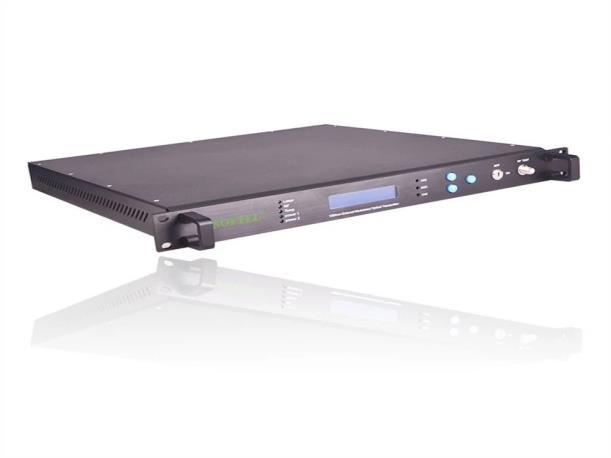

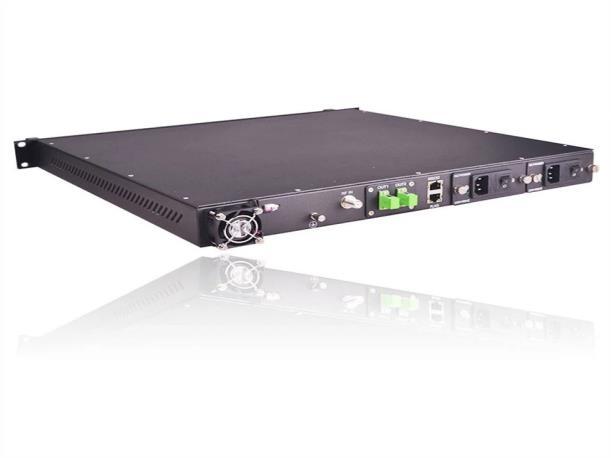

1550 optischer Sender – 1550 nm extern modulierter optischer Sender, der das Produkt auf höchstem Niveau darstellt. Verwenden Sie eine schmale Linienbreite (typischerweise = 0,3 MHz) und einen rauscharmen importierten DFB-Laser als Quelle.
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail:
Verwenden Sie einen hochlinearen externen LiNbO3-Modulator als HF-Signalmodulator mit speziellen Kerntechnologien wie CTB, CSO, dualer Hochfrequenz-SBS-Schwellenwertsteuerung usw.; konzipiert für Fernübertragungsnetze.
Merkmale
•Hohe Leistung: Extern modulierte Technologie, kein Laser-Chirp, geringe Dispersionsverzerrung, hohes Extinktionsverhältnis, mit hervorragenden Eigenschaften im Bereich von 40 bis 862 MHz.
•Schmale Bandbreite (0,65 MHz), geringeres Rauschen, DFB-Dauerstrichlaser, ist günstig, um den Einfluss der Dispersion zu reduzieren.
•Die Betriebsbandbreite beträgt bis zu 47–862 MHz (47–1080 MHz).
•CNR ≥ 53 dB und ausgezeichneter CTB- und CSO-Index.
•SBS: 13–18 dBm einstellbar.
•ITU-Standardwellenlänge, ±200 GHz (±1,6 nm) einstellbar.
• Der AGC/MGC-Modus ist vor Ort optional. OMI kann vor Ort optimiert werden.
•Perfekte RS232-Kommunikationsschnittstelle.
• Erweiterte SNMP-Netzwerkverwaltungsfunktion.
•1+1-Stromversorgungs-Backup, automatische Umschaltung.
• Automatische Regelung der Gehäusetemperatur.
•Ausgezeichnetes P/P-Verhältnis.
Anwendungen
1. CATV-Kopfstelle.
2. FTTH, FTTx PON, RFOG usw.
3. IPQAM usw. schmaler Einfügungsdatendienst.
4. Verbessern Sie die Flexibilität und Konvertibilität der Netzwerkwellenlänge.
5. Nutzen Sie die vorhandenen Glasfaserressourcen voll aus, um ein Netzwerk-Upgrade und eine Kapazitätserweiterung zu erreichen.
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
6. DWDM-System, CATV-Backbone mit Superkapazität und Metropolitan Area Network.
Spezifikation
Leistung
Optische Funktion
Index Ergänzen
Betriebswellenlänge (nm) 1548–1563 ST1550EC
ITU-TG.692 ST1550EU
Wellenlängen-Einstellbere ich (nm) ±1,6 (±200 GHz) ST1550EC
Wellenlängen-ADJ.-Modu s ±0,05 nm Schrittweite ST1550EU
Wellenlängenstabilität (Pm/ ℃) -1~0 Tc = 20 bis 70 °C
Linienbreite (MHz ) Typ.=0,65 FWHM(△ λ), (-3dB volle Breite)
Seitenmodus-Unterdrück ungsverhältnis (dB) ≥45 SMSR
Äquivalente
Geräuschintensität
≤-160 RIN (20 bis 1000 MHz)
Anzahl der Ausgangsports 2 Optional4,6
Ausgangsleistung (dB m) 10, 8,5, 7,0, 4,52×7, 2×9, 2×10, 2×5, 4×7,6×7
Rückflussdämpfung (dB) ≥50
Optischer Anschluss FC/APC Optional SC/APC, LC/APC
HF-Funktion Arbeitsbandbreite (MHz ) 47~862
Eingangspegel (dB mV) 18~28 AGC
Ebenheit (dB) ≤±0,75 47 bis 862 MHz
Rückflussdämpfung (dB) >16
Eingangsimpedanz (Ω) 75
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
HF-Anschluss F-Weiblich
Sendekanal
PAL-D/ 60CH PAL-D/ 99CH
CNR1 (dB) ≥53,0 ≥51,5 Rücken an Rücken
Link-Funktio n
CNR2 (dB) ≥51,5 ≥49,5 65 km Glasfaser, 0 dBm Empfang
CTB (dB) ≥-65 ≥-65
CSO (dB) ≥-65 ≥-65
SBS-Rückhaltesystem (dB m) 13~18 Einstellbar
SNMP-Netzwerkverwaltun gsschnittstelle RJ45
Kommunikationsschnittst elle RS232
Allgemeine Funktion
Stromversorgung (VAC ) 90~265 50/60 Hz (VDC ) -48 30~72 V DC
Stromverbrauch (W) 50 Einzelkraftwerke
Arbeitstemperatur (℃) -5 bis 65 Automatische Maschinentemperaturregelu ng
Lagertemperatur (℃) -40 bis 85 °C
Relative Luftfeuchtigkeit im Betrieb (%) 5~95
Größe (") 19×14,5×1,75 S-Typ 19×17,9×1,75 L-Typ
