Mini-nœud passif pour CATV FTTH, avec bande passante de 45 à 1 050 MHz et sortie de 68 dBμV, fabriqué en gros

Vous recherchez une solution fiable et sans alimentation pour la télévision numérique et les réseaux FTTH ? Le mini-nœud passif de la série SR100 offre des performances exceptionnelles avec une large bande passante de 45 à 1 050 MHz et un niveau de sortie de 68 dBμV. Conçu pour les applications CATV FTTH, ce nœud passif assure une inté gration transparente de trois réseaux et prend en charge les systèmes FTTH PON. Avec une isolation de canal élevée (≥ 40 dB) et un affaiblissement de retour optique (≥ 55 dB), il constitue le choix idéal pour une distribution de signal efficace et nécessitant peu de maintenance.

• Aucune alimentation requise | • Bande passante de 45 à 1 050 MHz | • Niveau de sortie de 68 dB μV | • Isolation élevée des canaux (≥ 40 dB) | • Idéal pour les systèmes CATV, FTTH et PON

Contact : Tomleequan E-mail : sales@fmuser.com WhatsApp : +8613922702227

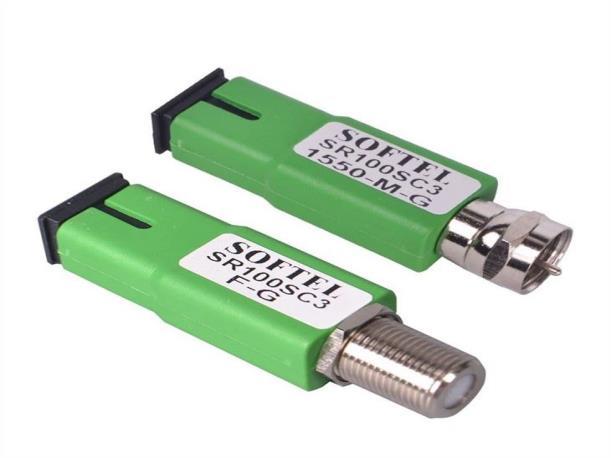

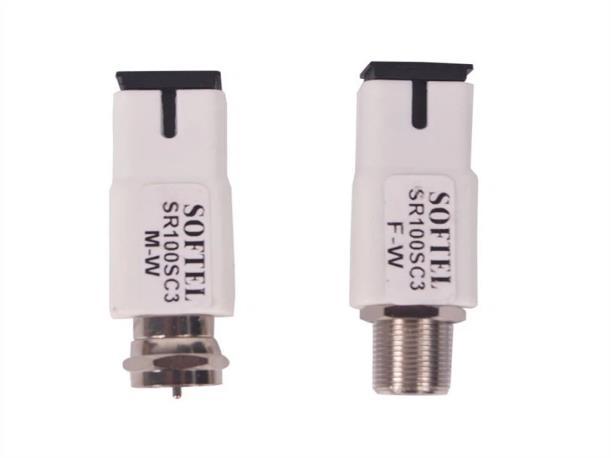

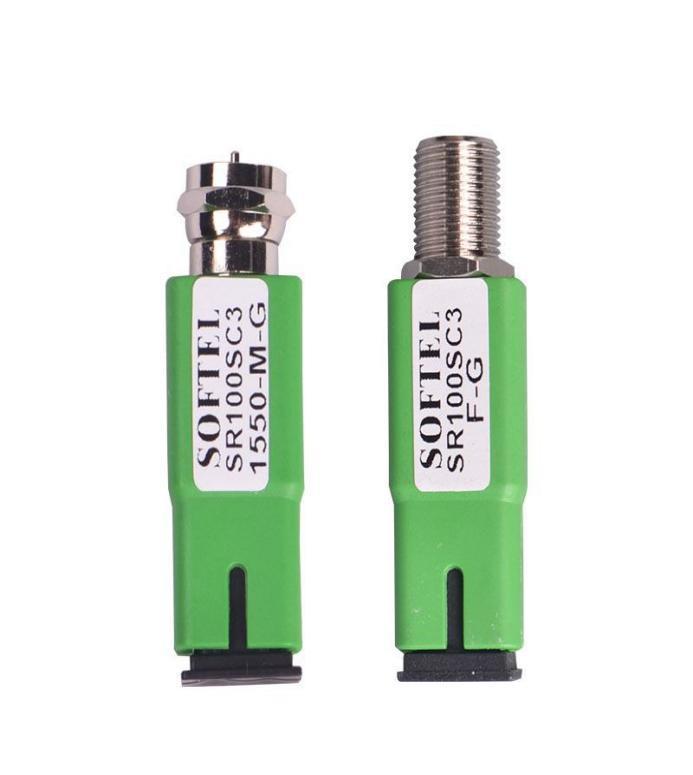

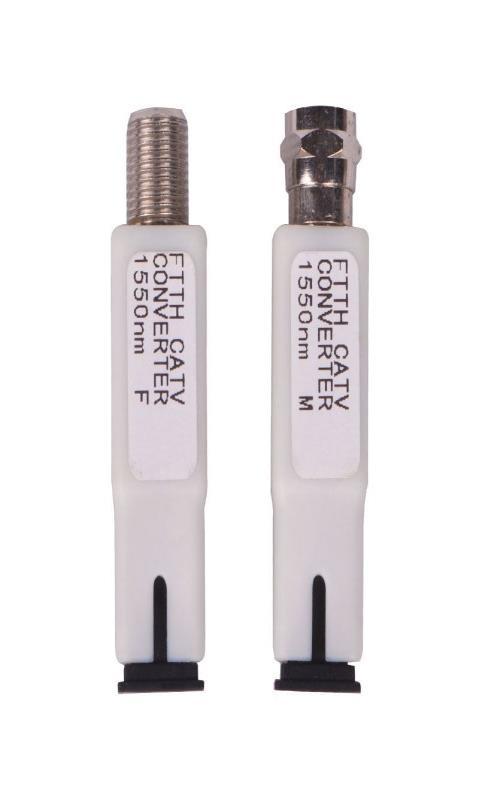

Mini nœud passif série SR100 pour la télévision numérique, fibre jusqu'au domicile.

Mini nœud passif

Affichage des produits

Caractéristiques du produit

1. Aucune alimentation requise

2. Bande passante de travail 45~1050MHz

3. Niveau de sortie = 68 dBμV (broche = -1 dBm)

Contact : Tomleequan E-mail :

APPLICATION PRINCIPALE

1.CATV FTTH SR100SC3 Nœud passif optique vers RF FTTH

2. Intégration de trois réseaux

3. FTTH PON

Données de test

Index technique

Fonction

Contact : Tomleequan E-mail : sales@fmuser.com WhatsApp : +8613922702227

optique 1540~1563

SR100SC3-1550

Isolation des canaux (dB) ≥40 1550 nm et 1490 nm

Responsabilité (A/H) ≥ 0,85 1310 nm

≥0,9 1550 nm

Réception de puissance (dBm) +2~-14

Perte de retour optique (dB) ≥55

Connecteur de fibre optique

SC/APC

FC/APC

Fonctionnalité RF Bande passante de travail (MHz) 45~1050MHz

Niveau de sortie (dBμV) >68

SR100-SC

SR100-FC

Télévision numérique (Pin = -1 dBm)

Perte de retour (dB) ≥14 47~862 MHz

Impédance de sortie (Ω) 75

Numéro de port de sortie 1

Raccordement RF F-Femme Fonctionnalité de DigitalTV

(%) 4.3 MER (dB) ≥38

Broche = -1 dBM ≥30

Broche = -13 dBm BER <1,0E-9

Broche : +2~-14 dBm
