Nodo ottico HFC esterno a 4 vie all'ingrosso di fabbrica
SR814BR per reti CATV con larghezza di banda 1G e controllo
AGC ottico
Hai problemi con la distorsione del segnale e l'affidabilità della rete nei sistemi CATV esterni? Il nodo ottico HFC per esterni a 4 vie SR814BR offre una trasmissione del segnale ad alte prestazioni con un design di larghezza di banda 1G e controllo AGC ottico, garantendo livelli di uscita stabili anche con fluttuazioni della potenza in ingresso (-7~+2dBm). Ideale per le reti CATV, questo nodo è dotato di un tubo di conversione fotoelettrica PIN ad alta risposta, design del circuito SMT ottimizzato e compatibilità con la gestione di rete remota. Con una gamma di frequenza di 45/87~750/862 MHz e un livello di uscita nominale di ≥94dBμV, è costruito per durare a temperature estreme (-40~60°C).
• Progettazione di larghezza di banda 1G | • Controllo AGC ottico (-7~+2dBm) | •
Gestione di rete remota | • Conversione fotoelettrica PIN ad alta risposta | • Durevole in ambienti da -40~60°C
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Tomleequan

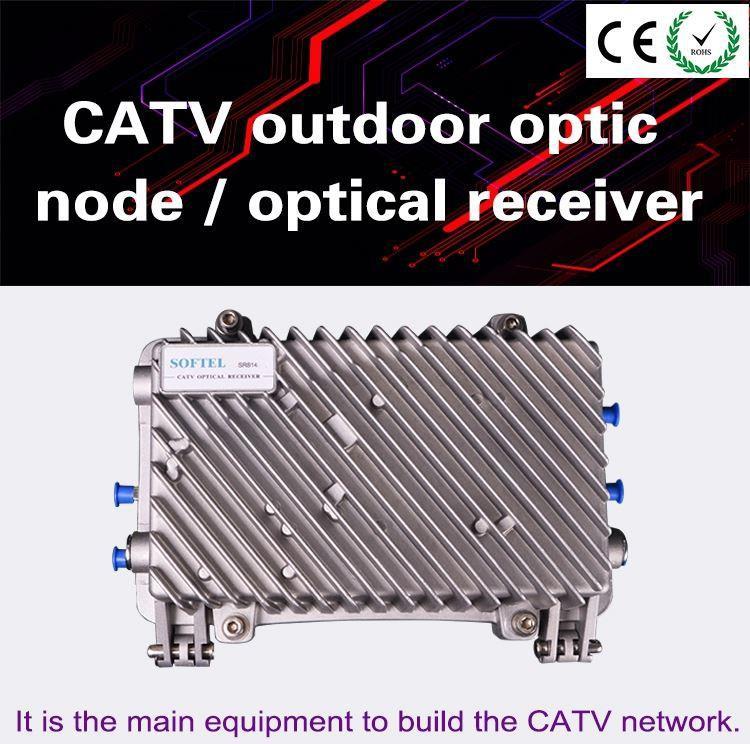

SR814BR è un ricevitore ottico CATV a 4 vie di uscita. Il microprocessore controlla lo stato di funzionamento mentre il parametro del display digitale LED rende il funzionamento più comodo.

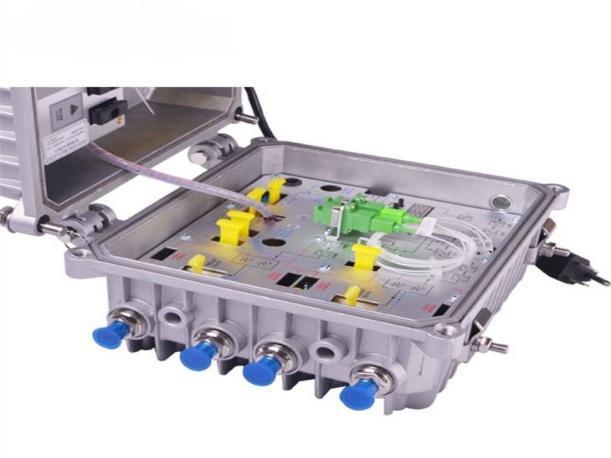

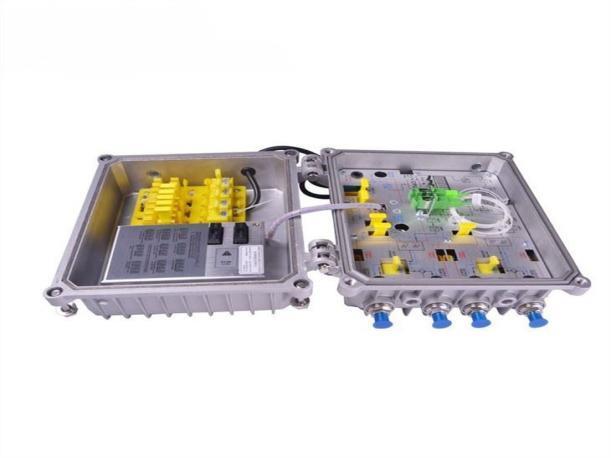

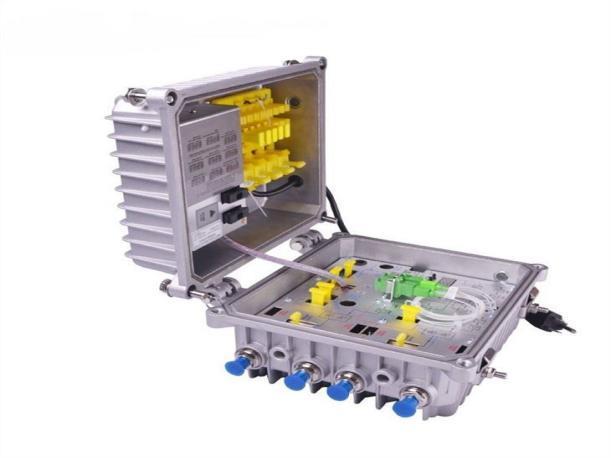

Nodo ottico hfc esterno a 4 vie
Esposizione del prodotto
Contatto: Tomleequan
Contatto: Tomleequan Email:
Caratteristiche principali

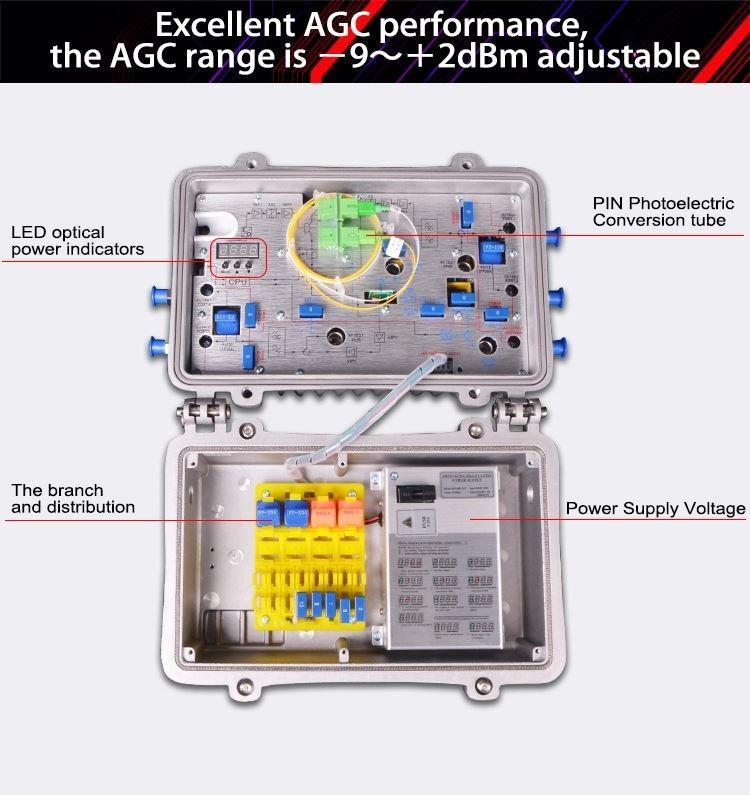

Tubo di conversione fotoelettrica PIN ad alta risposta.
Progettazione della larghezza di banda 1G.
Indicatori di potenza ottica a dieci barre LED, visualizzano la potenza ottica con maggiore precisione.
Progettazione del circuito ottimizzata: la fase preliminare adotta l'elaborazione SMT, mentre la fase successiva adotta
un circuito di amplificazione del modulo tipico che rende la trasmissione del segnale fotoelettrico più fluida.
Doppia potenza in uscita, alto guadagno e bassa distorsione.
Controllo AGC ottico: quando l'intervallo di potenza ottica in ingresso è compreso tra - 7 e +2 dBm, il livello di uscita, CTB e CSO rimangono sostanzialmente invariati.
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Tomleequan
Può essere esteso con una gestione di rete remota, comodo accesso al sistema di gestione di rete.

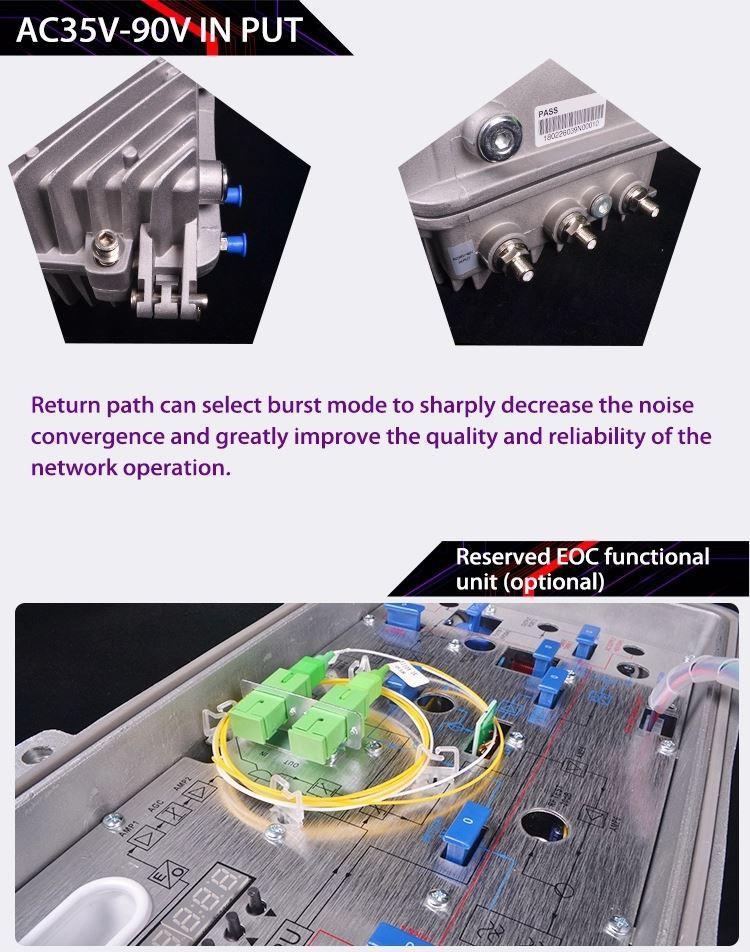

Il nodo ottico HFc per esterni a 4 vie può selezionare la modalità burst per ridurre drasticamente la convergenza del rumore e migliorare notevolmente la qualità e l'affidabilità del funzionamento della rete.
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Articolo Unità Parametro tecnico (SR814/SR814R)
Parametro ottico
Ricevi potenza ottica
Proponi intervallo di utilizzo
Perdita di ritorno
dBm -5 ~ +2
dBm -3 ~ +1
dB >45
Lunghezza d'onda ottica nanometro Da 1100 a 1600
Tipo di connettore FC/APC SC/APC
Tipo di fibra Modalità singola
Prestazioni del circuito
C/N dB ≥ 51
C/CTB dB ≥ 69
C/CSO dB ≥ 62
Prestazioni RF
Gamma di frequenza
Piattezza in banda
Livello di uscita nominale
Livello di uscita massimo
Perdita di ritorno in uscita
MHz Da 45/87 a 750/862
dB ±0,75
dBμV ≥ 94
dBμV ≥ 104
dB ≥15
Impedenza di uscita Ombra 75
Parametro di prestazione di trasmissione del ritorno
Parametro ottico
Lunghezza d'onda di trasmissione ottica nanometro 1310±10
Tipo di laser Laser FP o DFB
Potenza ottica in uscita
dBm 1 ~ 3
Tipo di connettore FC/APC SC/APC
Parametro RF
Gamma di frequenza
MHz 5 ~ 30/65
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Piattezza in banda dB ±1
Livello di ingresso dBμV 90 ~ 98
Impedenza di uscita Ombra 75
National Public Radio, Radio Pubblica dB ≥10(NPR≥30 dB)
Parametro generale
Tensione di alimentazione E A:CA 135~250;B:CA 35~90 (50Hz)
Temperatura di esercizio -40~60
Temperatura di conservazione -50 ~ +70
Umidità relativa % Max 95% senza condensa
Consumo VA ≤ 40
Dimensione mm 340(L)×220(L)×140(A)
