Nœud optique HFC extérieur 4 voies SR814BR, pour réseaux CATV
avec bande passante 1 G et contrôle AGC optique.
Vous rencontrez des difficultés avec la distorsion du signal et la fiabilité du réseau dans les systèmes CATV extérieurs ? Le nœud optique HFC extérieur 4 voies SR814BR offre une transmission de signal haute performance avec une bande passante de 1 G et un contrôle AGC optique, garantissant des niveaux de sortie stables même en cas de fluctuations de puissance d'entrée (-7 à +2 dBm). Idéal pour les réseaux CATV, ce nœud est doté d'un tube de conversion photoélectrique PIN haute réactivité, d'un circuit CMS optimisé et d'une compatibilité avec la gestion réseau à distance. Avec une plage de fréquences de 45/87 à 750/862 MHz et un niveau de sortie nominal ≥ 94 dBμV, il est conçu pour ré sister à des températures extrêmes (-40 à 60 °C).
• Conception de bande passante 1G | • Contrôle AGC optique (-7~+2dBm) | • Gestion de réseau à distance | • Conversion photoélectrique PIN à réponse élevée | • Durable dans des environnements de -40~60°C
Contact : Tomleequan E-mail : sales@fmuser.com WhatsApp : +8613922702227
Le SR814BR est un récepteur optique CATV à 4 sorties. Le microprocesseur contrôle l'état de fonctionnement et affiche les paramètres numériques à LED pour une utilisation plus pratique.

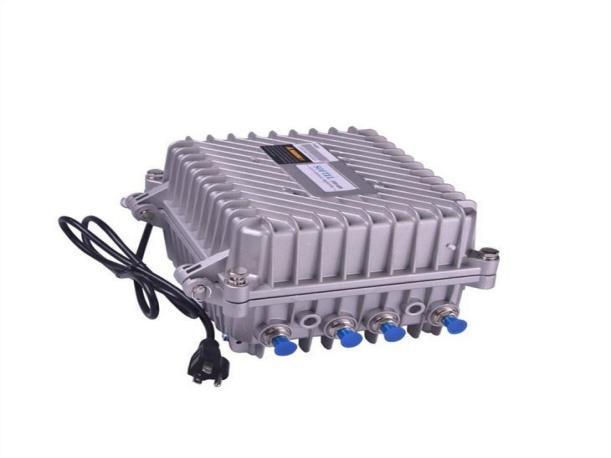

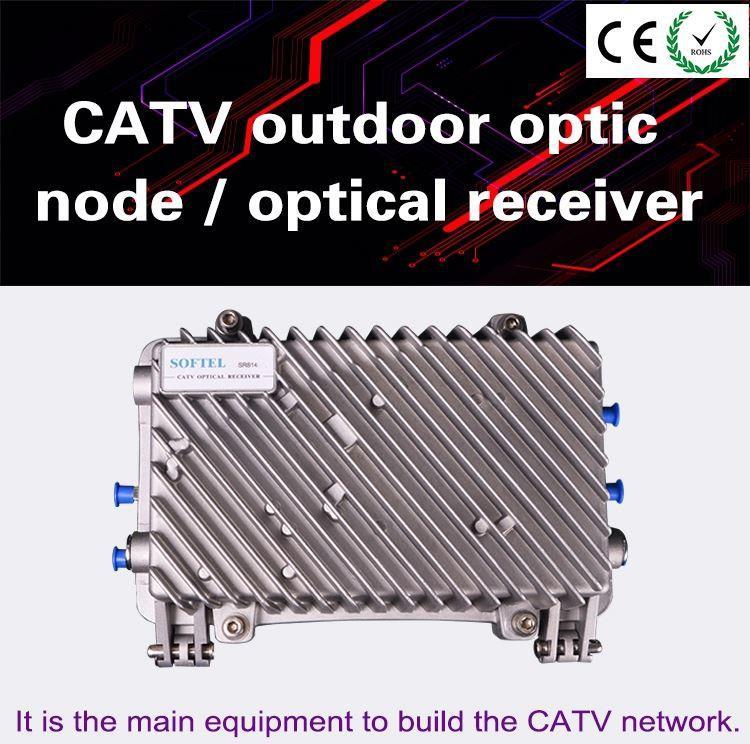

Nœud optique HFC extérieur à 4 voies

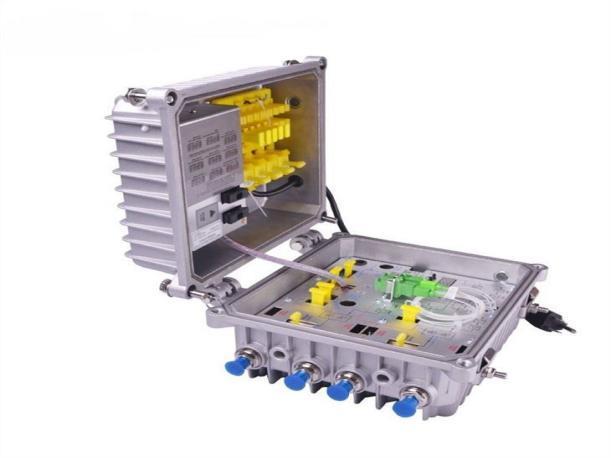

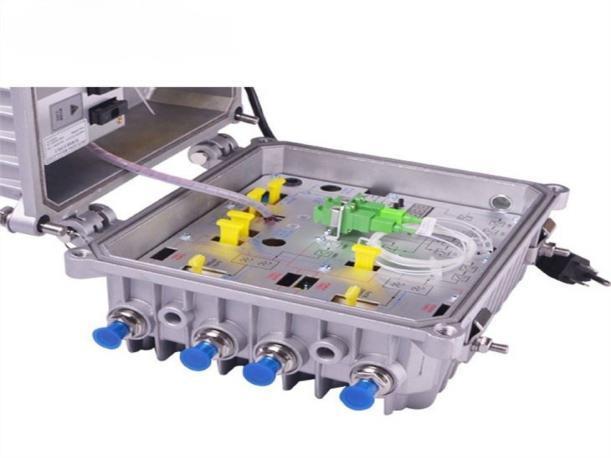

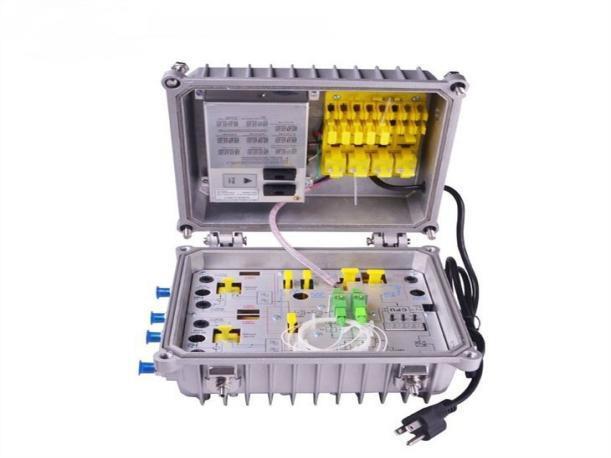

Affichage des produits
Caractéristiques principales
Tube de conversion photoélectrique PIN à haute réponse.
Conception de bande passante 1G.
Indicateurs de puissance optique à LED à dix barres, affichant plus précisément la puissance optique.
Conception de circuit optimisée, l'étape préliminaire adopte le traitement SMT, tandis que l'étape postérieure adopte un circuit typique d'amplification de module qui rend la transmission du signal photoélectrique plus fluide.
Puissance de sortie double, gain élevé et faible distorsion.
Contrôle AGC optique, lorsque la plage de puissance optique d'entrée est de -7~+2dBm, le niveau de sortie, CTB et CSO restent fondamentalement inchangés.
Contact : Tomleequan E-mail : sales@fmuser.com WhatsApp : +8613922702227
Peut être étendu avec une gestion de réseau à distance, un accès pratique au système de gestion de réseau.

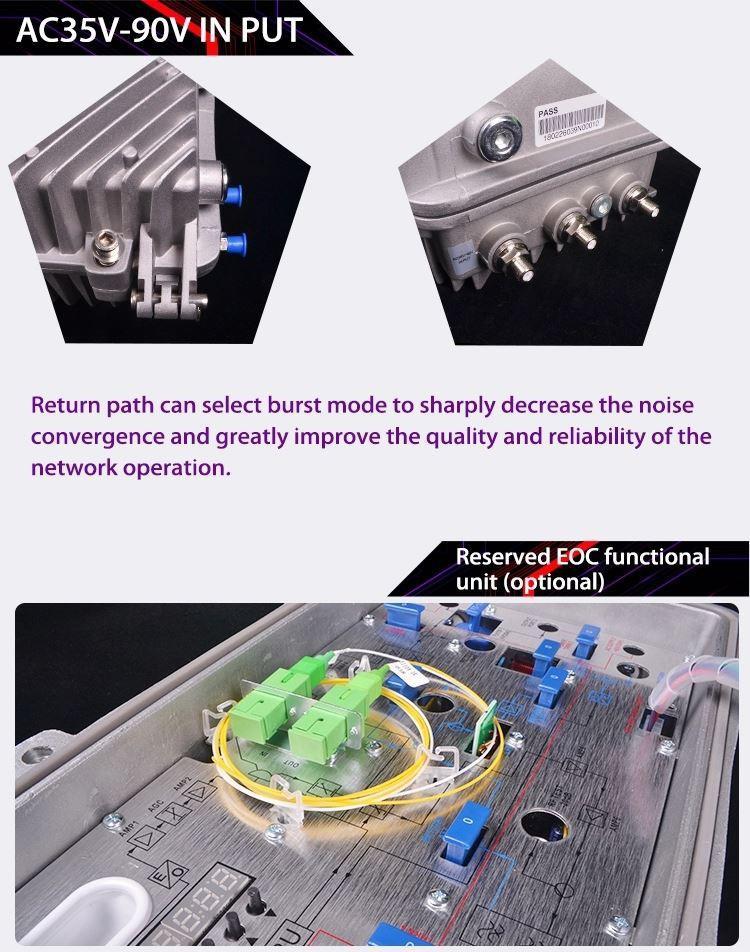

Le nœud optique HFc extérieur à 4 voies peut sélectionner le mode rafale pour réduire considérablement la convergence du bruit et améliorer considérablement la qualité et la fiabilité du fonctionnement du réseau.
du nœud optique HFC extérieur à 4 voies
Contact : Tomleequan E-mail : sales@fmuser.com WhatsApp : +8613922702227
Article Unité Paramètres techniques (SR814/SR814R)
Paramètre optique
Recevoir la puissance optique
Proposer une gamme d'utilisation
Perte de retour
Longueur d'onde optique
Type de connecteur
dBm -5 ~ +2
dBm -3 ~ +1
dB >45
nm 1100 ~ 1600
FC/APC SC/APC
Type de fibre Mode unique
Performances du circuit
C/N
C/CTB
C/CSO
Performances RF
Gamme de fréquences
Planéité de la bande
Niveau de sortie nominal
Niveau de sortie maximal
Perte de retour de sortie
Impédance de sortie
Paramètre de performance de transmission de retour
Paramètre optique
Longueur d'onde de transmission optique
dB ≥ 51
dB ≥ 69
dB ≥ 62
MHz 45/87 ~ 750/862
dB ±0,75
dBμV ≥ 94
dBμV ≥ 104
dB ≥15
Ω 75
nm 1310±10
Type de laser Laser FP ou DFB
Puissance optique de sortie
Type de connecteur
Paramètre RF
Gamme de fréquences
dBm 1 ~ 3
FC/APC SC/APC
MHz 5 ~ 30/65
Planéité de la bande
Niveau d'entrée
Contact : Tomleequan E-mail : sales@fmuser.com WhatsApp : +8613922702227
dB ±1
dBμV 90 ~ 98
Impédance de sortie Ω 75
Radio Nationale Publique
Paramètre général
dB ≥10(NPR≥30 dB)
Tension d'alimentation V A : CA 135 ~ 250 ; B : CA 35 ~ 90 (50 Hz)
Température de fonctionnement -40~60
Température de stockage -50 ~ +70
Humidité relative % Max 95% sans condensation
Consommation Virginie ≤ 40
Dimension mm 340(L)×220(l)×140(H)
