Nodo ottico esterno all'ingrosso di fabbrica per reti CATV con amplificatore GaAs
e prestazioni AGC
Hai difficoltà con la stabilità del segnale e la gestione della rete nei sistemi CATV esterni?
Outdoor Optical Node è un ricevitore ottico a due uscite di alta qualità progettato per prestazioni robuste. Dotato di un preamplificatore MMIC full-GaAs e di un post-amplificatore del modulo GaAs, garantisce un guadagno elevato e una bassa distorsione. Con eccellenti prestazioni AGC, mantiene livelli di uscita costanti anche con una potenza ottica di ingresso compresa tra -9 e +2 dBm. Ideale per la costruzione di reti CATV, supporta l'integrazione della gestione di rete e offre un facile debug di progettazione.
• Tubo di conversione fotoelettrica PIN ad alta risposta | • Chip di attenuazione RF
specializzato | • Amplificatore GaAs per guadagno elevato e bassa distorsione | •
Prestazioni AGC per un'uscita stabile | • Integrazione della gestione di rete

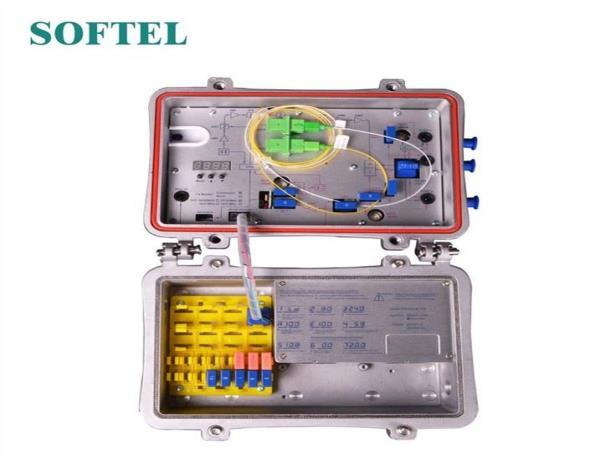

Il nodo ottico esterno è il nostro ultimo ricevitore ottico di rete CATV a due uscite di alta qualità
Nodo ottico esterno
Breve introduzione del nodo ottico esterno
Contatto: Tomleequan Email:
Il nodo ottico esterno è il nostro ultimo ricevitore ottico di rete CATV a due uscite di alta qualità. Il preamplificatore adotta MMIC full-GaAs, il post-amplificatore adotta il modulo GaAs. Il design del circuito ottimizzato abbinato ai nostri 10 anni di esperienza di progettazione professionale, fa sì che l'apparecchiatura raggiunga buoni indici di prestazione. Controllo a microprocessore, visualizzazione digitale dei parametri, il debug ingegneristico è particolarmente semplice. È l'apparecchiatura principale per costruire la rete CATV.
Caratteristiche prestazionali del nodo ottico esterno
1, Tubo di conversione fotoelettrica PIN ad alta risposta.
2, Chip di attenuazione RF specializzato, con buona attenuazione RF ed equilibrio lineare, elevata precisione.
Dispositivo amplificatore GaAs, doppia potenza di uscita, con elevato guadagno e bassa distorsione.
3. Eccellenti prestazioni AGC, quando l'intervallo di potenza ottica in ingresso è 9～＋2dBm, il livello di uscita rimane invariato, CTB e CSO sostanzialmente invariati.
4. Interfaccia di comunicazione dati riservata, può connettersi al risponditore di gestione di rete di classe Ⅱ, accesso al sistema di gestione di rete.
Parametro tecnico del nodo ottico esterno
Articolo Unità Parametri tecnici
Parte ricevente ottica avanzata
Parametri ottici
Ricezione di potenza ottica
Perdita di ritorno ottico
dBm -9 ~ +2
dB >45
Lunghezza d'onda di ricezione ottica nanometr o
Tipo di connettore ottico
Tipo di fibra
C/N
C/CTB
Da 1100 a 1600
FC/APC, SC/APC o specificato dall'utente
Modalità singola
Prestazioni del collegamento
dB ≥ 51 (ingresso -2dBm)
dB ≥ 65
Livello di uscita 108
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
C/CSO
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
dB ≥ 60
Parametri RF
dBμV
Bilanciato 6dB
Gamma di frequenza Da 45 a 862 dal 45 al 1003
Piattezza in banda
Livello di uscita nominale
Livello di uscita massimo
Perdita di ritorno in uscita
dB ±0,75 ±0,75
dBμV ≥ 108 ≥ 108
dBμV ≥ 114 ≥ 112
dB （45 ~550 MHz）≥16/(550~1000 MHz)≥14
Impedenza di uscita Ombra 75 75
Gamma di controllo elettronico EQ dB 0～10 0～10
Controllo elettronico Gamma ATT dBμV 0～20 0～20
Parte di emissione ottica di ritorno
Parametri ottici
Lunghezza d'onda di trasmissione ottica nanometr o 1310±10, 1550±10 o specificato dall'utente
Potenza ottica in uscita microwat t 0,5, 1, 2
Tipo di connettore ottico FC/APC, SC/APC o specificato dall'utente
Parametri RF
Gamma di frequenza MHz 5 ~ 65 (o specificato dall'utente)
Piattezza in banda
Livello di ingresso
dB ±1
dBμV dal 72 all'85
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Impedenza di uscita
Gamma dinamica NPR
Ombra 75
Utilizzare il laser FP
Utilizzare il laser DFB
Prestazioni generali
Tensione di alimentazione
Temperatura di esercizio
Temperatura di conservazione
Umidità relativa
Consumo
Dimensione
Display delle funzioni e istruzioni per l'uso
Modalità: pulsante di selezione della modalità, in totale sette modalità operative.
▲: pulsante su. Aumenta l'attenuazione o l'equilibrio in modalità ATT o EQ.
▼: pulsante giù. Diminuisce l'attenuazione o l'equilibrio in modalità ATT o EQ.
Di seguito sono riportate le istruzioni dettagliate:
Applicazione del nodo ottico esterno
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
