Nó óptico externo de atacado de fábrica para redes CATV com amplificador GaAs e desempenho AGC
Lutando com estabilidade de sinal e gerenciamento de rede em sistemas CATV externos?
O Outdoor Optical Node é um receptor óptico de duas saídas de alta qualidade projetado para desempenho robusto. Apresentando um pré-amplificador MMIC GaAs completo e um pós-amplificador de módulo GaAs, ele garante alto ganho e baixa distorção. Com excelente desempenho AGC, ele mantém níveis de saída consistentes mesmo com potê ncia óptica de entrada variando de -9 a +2dBm. Ideal para construção de rede CATV, ele suporta integração de gerenciamento de rede e oferece fácil depuração de engenharia.
• Tubo de conversão fotoelétrico PIN de alta resposta | • Chip de atenuação de RF
especializado | • Amplificador GaAs para alto ganho e baixa distorção | • Desempenho
AGC para saída estável | • Integração de gerenciamento de rede
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
O nó óptico externo é nosso mais recente receptor óptico de rede CATV de duas saídas de alta qualidade
Nó Óptico Exterior
Breve introdução ao nó óptico externo
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
O nó óptico externo é nosso mais recente receptor óptico de rede CATV de duas saídas de alta qualidade. O pré-amplificador adota MMIC GaAs completo, o pós-amplificador adota módulo GaAs. O design de circuito otimizado, juntamente com nossa experiência profissional de 10 anos em design, faz com que o equipamento atinja bons índices de desempenho. Controle de microprocessador, exibição digital dos parâmetros, a depuração de engenharia é especialmente fácil. É o principal equipamento para construir a rede CATV.
Características de desempenho do nó óptico externo
1, Tubo de conversão fotoelétrico PIN de alta resposta.
2, Chip de atenuação de RF especializado, com boa atenuação de RF e equilíbrio linear, alta precisão.
Dispositivo amplificador GaAs, potência de saída dupla, com alto ganho e baixa distorção.
3. Excelente desempenho de AGC, quando a faixa de potência óptica de entrada é de 9～＋2dBm, o nível de saída permanece inalterado, CTB e CSO basicamente inalterados.
4, Interface de comunicação de dados reservada, pode se conectar com o respondedor de gerenciamento de rede de classe II, acesso ao sistema de gerenciamento de rede.
Parâmetro técnico do nó óptico externo
Item
Recebendo potência óptica
Perda de Retorno Óptico
Unidade Parâmetros técnicos
Parte de recepção óptica avançada
Parâmetros Ópticos
dBm -9 ~ +2
dB >45
Comprimento de onda de recepção óptica nm 1100 ~ 1600
Tipo de conector óptico
FC/APC, SC/APC ou especificado pelo usuário
Tipo de fibra Modo Único
Desempenho do Link
C/N
dB ≥ 51（-2dBm de entrada）
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
C/CTB
C/CSO
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
dB ≥ 65
dB ≥ 60
Parâmetros de RF
Nível de saída 108
dBμV
Balanceado 6dB
Faixa de frequência 45 ~862 45 ~1003
Planicidade na Banda
Nível de saída nominal dBμV ≥ 108 ≥ 108
Nível máximo de saída
Perda de retorno de saída
dBμV ≥ 114 ≥ 112
dB （45 ~550MHz）≥16/(550~1000MHz)≥14
Impedância de saída Ω 75 75
Faixa de equalização de controle eletrônico
Retorno da parte de emissão óptica
Parâmetros Ópticos
Comprimento de onda de transmissão óptica nm
Potência óptica de saída
Tipo de conector óptico
Faixa de frequência
Planicidade na Banda
Nível de entrada
1310±10, 1550±10 ou especificado pelo usuário
mW 0,5, 1, 2
FC/APC, SC/APC ou especificado pelo usuário
Parâmetros de RF
MHz 5 ~ 65 (ou especificado pelo usuário)
dB ±1
dBμV 72 ~ 85
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Impedância de saída Ω 75
Faixa dinâmica NPR dB ≥15（NPR≥30 dB）
Usar laser DFB ≥10（NPR≥30 dB）
Use laser FP
Desempenho geral
Tensão de alimentação V A: CA (150 ~ 265) V; B: CA (35 ~ 90) V
Temperatura de operação °C -40~60
Temperatura de armazenamento °C -40~65
Humidade relativa % Máx. 95% sem condensação
Consumo VA ≤ 30
Dimensão milímetr os 260

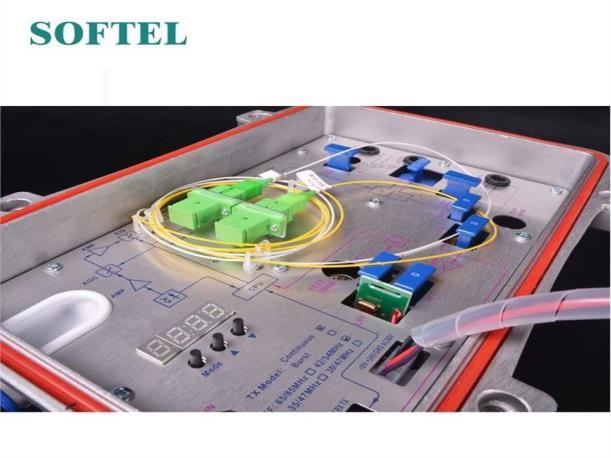

Exibição de funções e instruções de operação
Modo: Botão de seleção de modo, total de sete modos de operação.
▲: botão para cima. Aumenta a atenuação ou o equilíbrio no modo ATT ou EQ.
▼: botão para baixo. Diminui a atenuação ou o equilíbrio no modo ATT ou EQ.
A seguir estão as instruções detalhadas:

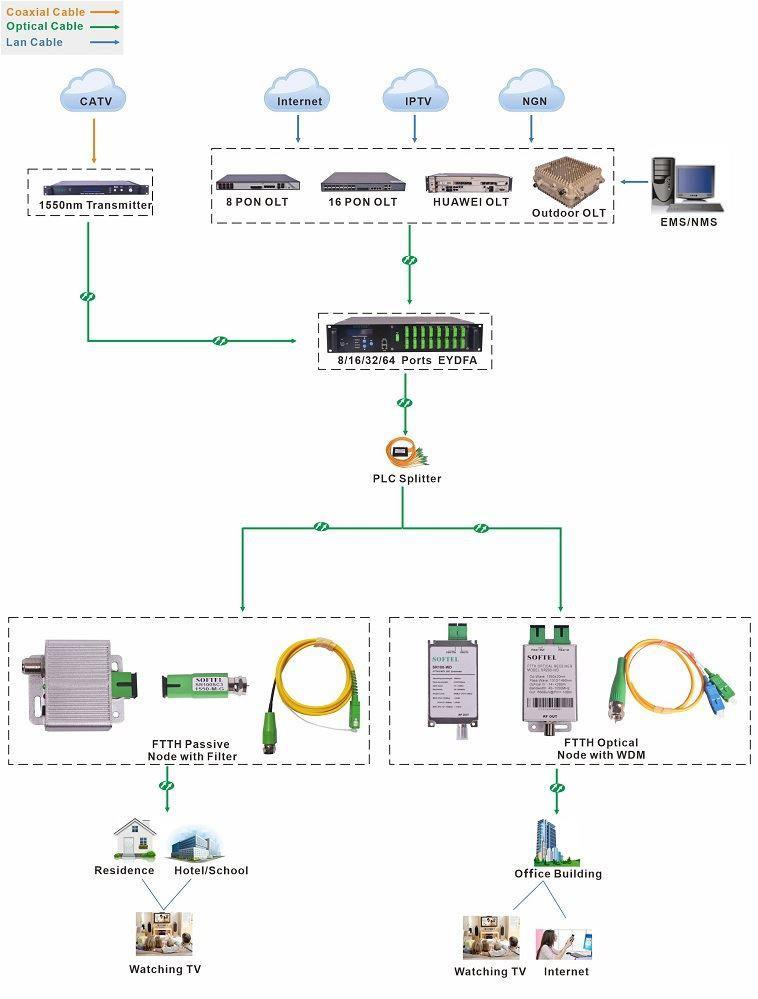

Aplicação de nó óptico externo
