Nodo óptico exterior de fábrica al por mayor para redes CATV con amplificador
de GaAs y rendimiento AGC
¿Tiene problemas con la estabilidad de la señal y la gestión de red en sistemas de televisi ón por cable (CATV) en exteriores? El Nodo Óptico para Exteriores es un receptor óptico de alta gama con dos salidas, diseñado para un rendimiento robusto. Con un preamplificador MMIC de GaAs y un postamplificador con módulo de GaAs, garantiza una alta ganancia y baja distorsión. Con un excelente rendimiento de AGC, mantiene niveles de salida constantes incluso con una potencia óptica de entrada de -9 a +2 dBm. Ideal para la construcción de redes de CATV, admite la integración de la gestión de red y facilita la depuración de ingeniería.
• Tubo de conversión fotoeléctrica PIN de alta respuesta | • Chip de atenuación de RF
especializado | • Amplificador de GaAs para alta ganancia y baja distorsión | •
Rendimiento AGC para una salida estable | • Integración de gestión de red
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
El nodo óptico para exteriores es nuestro último receptor óptico de red CATV de dos salidas y alta calidad.

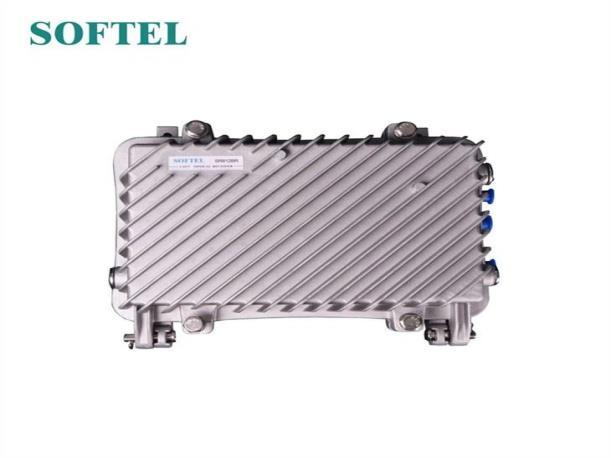

Nodo óptico para exteriores
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
El nodo óptico para exteriores es nuestro receptor óptico de red CATV de dos salidas y alta gama más reciente. El preamplificador incorpora un MMIC de GaAs completo y el postamplificador incorpora un módulo de GaAs. Su diseño de circuito optimizado, junto con nuestros 10 años de experiencia profesional en diseño, garantiza un excelente rendimiento. Controlado por microprocesador, con visualización digital de parámetros, facilita enormemente la depuración de ingeniería. Es el equipo principal para la construcción de la red CATV.
Características de rendimiento del nodo óptico exterior
1. Tubo de conversión fotoeléctrica PIN de alta respuesta.
2, chip de atenuación de RF especializado, con buena atenuación de RF y equilibrio lineal, alta precisión.
Dispositivo amplificador de GaAs, doble potencia de salida, con alta ganancia y baja distorsión.
3. Excelente rendimiento de AGC, cuando el rango de potencia óptica de entrada es 9～＋2dBm, el nivel de salida se mantiene sin cambios, CTB y CSO básicamente sin cambios.
4. Interfaz de comunicación de datos reservada, puede conectarse con el respondedor de administración de red de clase II, acceso al sistema de administración de red.
Parámetros técnicos del nodo óptico exterior
Artículo
Unidad Parámetros técnicos
Parte receptora óptica delantera
Parámetros ópticos
Recepción de potencia óptica
Pérdida de retorno óptica
Longitud de onda de recepción óptica
Tipo de conector óptico
Tipo de fibra
C/N
dBm -9 ~ +2
dB >45
Nuevo Méjico 1100 ~ 1600
FC/APC, SC/APC o especificado por el usuario
Modo único
Rendimiento del enlace
dB ≥ 51 (entrada de -2 dBm)
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
C/CTB
C/CSO
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
dB ≥ 65
dB ≥ 60
Parámetros de RF
Nivel de salida 108 dBμV
6dB balanceado
Rango de frecuencia 45 ~862 45 ~1003
Planitud en la banda
Nivel de salida nominal
Nivel máximo de salida
Pérdida de retorno de salida
dBμV ≥ 108 ≥ 108
dBμV ≥ 114 ≥ 112
dB (45 ~550 MHz) ≥16/(550 ~ 1000 MHz) ≥14
Impedancia de salida Ω
Rango de ecualización de control electrónico
Gama ATT de control electrónico
Pieza de emisión óptica de retorno
Parámetros ópticos
Longitud de onda de transmisión óptica
Potencia óptica de salida
Tipo de conector óptico
Rango de frecuencia
Planitud en la banda
Nivel de entrada
Nuevo Méjico
1310±10, 1550±10 o especificado por el usuario
mW 0,5, 1, 2
FC/APC, SC/APC o especificado por el usuario
Parámetros de RF
megaherc io 5 ~ 65 (o especificado por el usuario)
dB ±1
dBμV 72 ~ 85
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Impedancia de salida Ω 75
≥15 (NPR ≥30 dB)
Rango dinámico de NPR dB
Utilice el láser DFB
Rendimiento general
≥10 (NPR ≥30 dB)
Utilice el láser FP
Voltaje de suministro V A: CA (150 ~ 265) V; B: CA (35 ~ 90) V
Temperatura de funcionamiento °C -40~60
Temperatura de almacenamiento °C -40~65
Humedad relativa % Máximo 95% sin condensación
Consumo Virginia ≤ 30
Dimensión mm 260 (largo) ╳ 200 (ancho) ╳ 130 (alto)

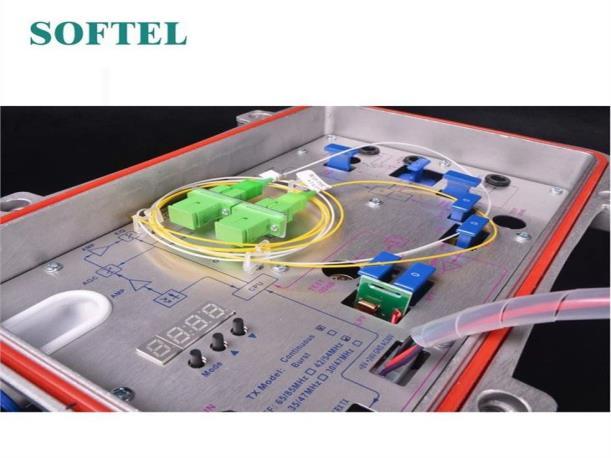

Pantalla de funciones e instrucciones de funcionamiento
Modo: Botón de selección de modo, siete modos de funcionamiento en total.
▲: Botón de subida. Aumenta la atenuación o el equilibrio en el modo ATT o EQ.
▼: botón abajo. Disminuye la atenuación o el equilibrio en el modo ATT o EQ.
Las siguientes son las instrucciones detalladas:
Aplicación del nodo óptico exterior
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
Contacto: Tomleequan Correo electrónico: sales@fmuser.com WhatsApp: +8613922702227
