Nœud optique extérieur en gros pour réseaux CATV avec amplificateur
GaAs et performances AGC
Vous rencontrez des difficultés pour la stabilité du signal et la gestion du réseau dans les systèmes CATV extérieurs ? Le nœud optique extérieur est un récepteur optique haut de gamme à deux sorties, conçu pour des performances robustes. Doté d'un pré
amplificateur MMIC entièrement GaAs et d'un postamplificateur à module GaAs, il garantit un gain élevé et une faible distorsion. Grâce à ses excellentes performances AGC, il maintient des niveaux de sortie constants, même avec une puissance optique d'entrée comprise entre -9 et +2 dBm. Idéal pour la construction de réseaux CATV, il
prend en charge l'intégration de la gestion réseau et simplifie le débogage technique.
• Tube de conversion photoélectrique PIN à réponse élevée | • Puce d'atténuation RF sp écialisée | • Amplificateur GaAs pour un gain élevé et une faible distorsion | •
Performances AGC pour une sortie stable | • Intégration de la gestion réseau
Contact : Tomleequan E-mail : sales@fmuser.com WhatsApp : +8613922702227

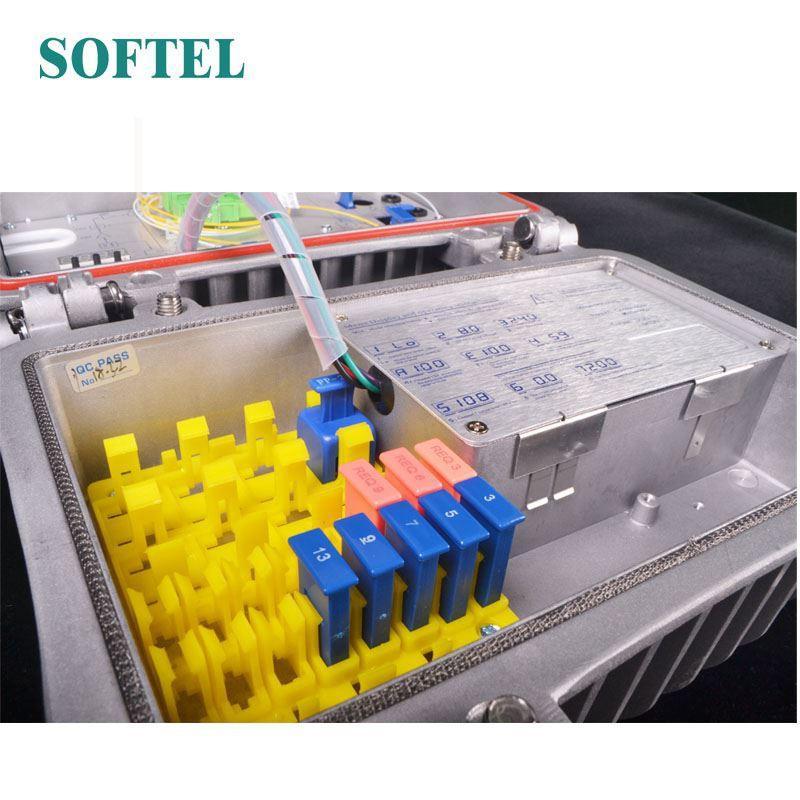

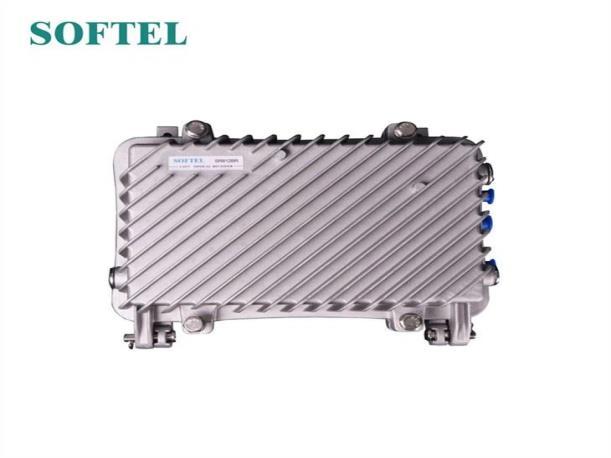

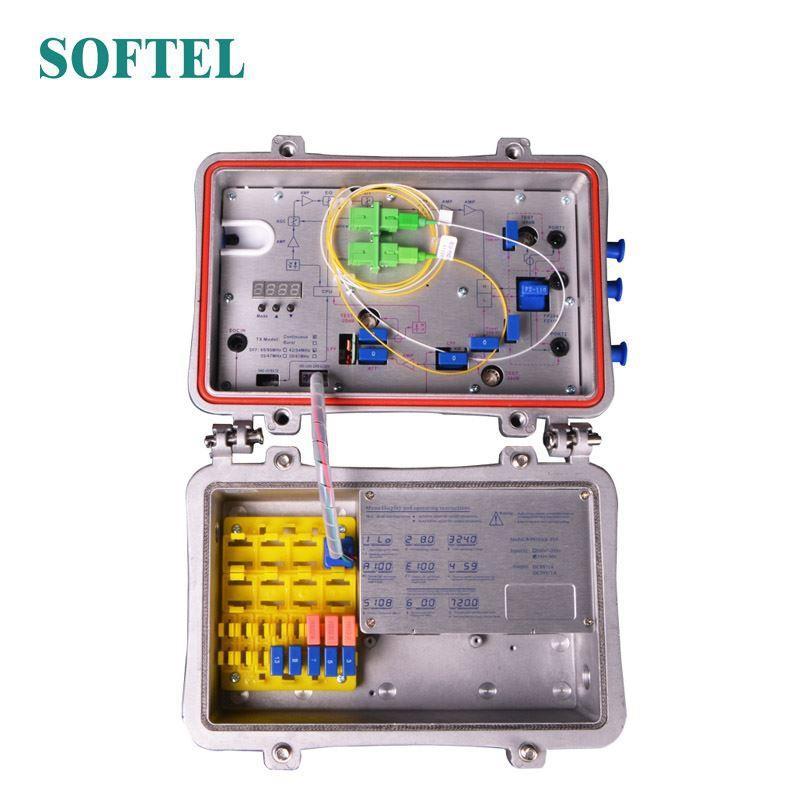

Nœud optique extérieur
Le nœud optique extérieur est notre tout dernier récepteur optique haut de gamme à deux sorties pour réseau CATV. Le préamplificateur adopte un MMIC entièrement GaAs, tandis que le postamplificateur adopte un module GaAs. La conception optimisée des circuits, associée à nos dix années d'expérience en conception, permet à cet équipement d'atteindre d'excellentes performances. Contrôle par microprocesseur, affichage numérique des paramètres, et débogage technique particulièrement simple. C'est l'équipement principal pour la construction d'un réseau CATV.
Caractéristiques de performance du nœud optique extérieur
1, Tube de conversion photoélectrique PIN à haute réponse.
2, puce d'atténuation RF spécialisée, avec une bonne atténuation RF et un équilibre linéaire, haute précision.
Dispositif amplificateur GaAs, puissance de sortie double, avec gain élevé et faible distorsion.
3, Excellentes performances AGC, lorsque la plage de puissance optique d'entrée est de 9～＋
2dBm, le niveau de sortie reste inchangé, CTB et CSO fondamentalement inchangés.
4, interface de communication de données réservée, peut se connecter au répondeur de gestion de réseau de classe Ⅱ, accéder au système de gestion de réseau.
Paramètres techniques du nœud optique extérieur
Article Unité
Paramètres techniques
Partie réceptrice optique avant
Paramètres optiques
Réception de la puissance optique
Perte de retour optique
dBm -9 ~ +2
dB >45
Longueur d'onde de réception optique nm 1100 ~ 1600
Type de connecteur optique
Type de fibre
C/N
C/CTB
FC/APC, SC/APC ou spécifié par l'utilisateur
Mode unique
Performances des liens
dB ≥ 51（-2dBm entrée）
dB ≥ 65
: Tomleequan E-mail : sales@fmuser.com
Niveau de sortie 108
C/CSO
Contact : Tomleequan E-mail :
dB ≥ 60
Paramètres RF
dBμV Équilibré 6 dB
Gamme de fréquences 45 ~ 862 45 ~ 1003
Planéité de la bande
Niveau de sortie nominal
Niveau de sortie maximal
Perte de retour de sortie
Impédance de sortie
Plage d'égalisation à commande électronique
dB ±0,75 ±0,75
dBμV ≥ 108 ≥ 108
dBμV ≥ 114 ≥ 112
dB (45 ~ 550 MHz) ≥ 16 / (550 ~ 1000 MHz) ≥ 14
Ω 75 75
dB 0 à 10 0 à 10
Gamme ATT à commande électronique dBμV 0～20 0～20
Partie d'émission optique de retour
Paramètres optiques
Longueur d'onde de transmission optique
Puissance optique de sortie
Type de connecteur optique
Gamme de fréquences
Planéité de la bande
Niveau d'entrée
Impédance de sortie
: +8613922702227 Contact : Tomleequan E-mail : sales@fmuser.com WhatsApp : +8613922702227
nm 1310±10, 1550±10 ou spécifié par l'utilisateur
mW 0,5, 1, 2
FC/APC, SC/APC ou spécifié par l'utilisateur
Paramètres RF
MHz 5 ~ 65 (ou spécifié par l'utilisateur)
dB ±1
dBμV 72 ~ 85
Ω 75
:
Plage dynamique NPR dB
≥15 (NPR ≥30 dB)
Utiliser le laser DFB
Performances générales
≥10 (NPR ≥30 dB)
Utiliser le laser FP
Tension d'alimentation V A : CA (150 ~ 265) V ; B : CA (35 ~ 90) V.
Température de fonctionnement °C -40~60
Température de stockage °C -40~65
Humidité relative % Max 95% sans condensation
Consommation Virgini e ≤ 30
Dimension mm 260 (L) ╳ 200 (l) ╳ 130 (H)

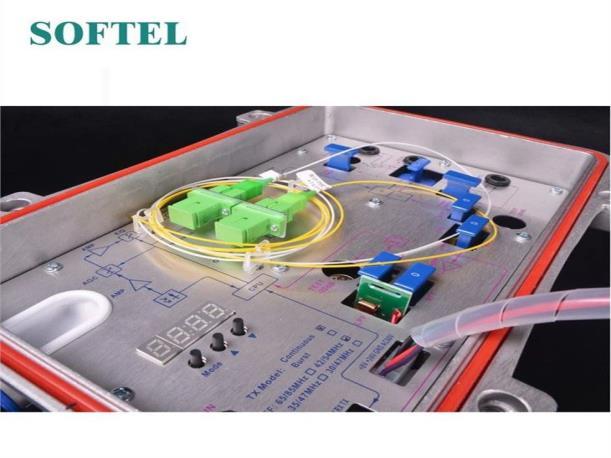

Affichage des fonctions et instructions d'utilisation
Mode : Bouton de sélection de mode, sept modes de fonctionnement au total.
▲ : bouton haut. Augmente l'atténuation ou l'équilibre en mode ATT ou EQ.
▼ : bouton bas. Diminue l'atténuation ou l'équilibre en mode ATT ou EQ.
Voici les instructions détaillées :

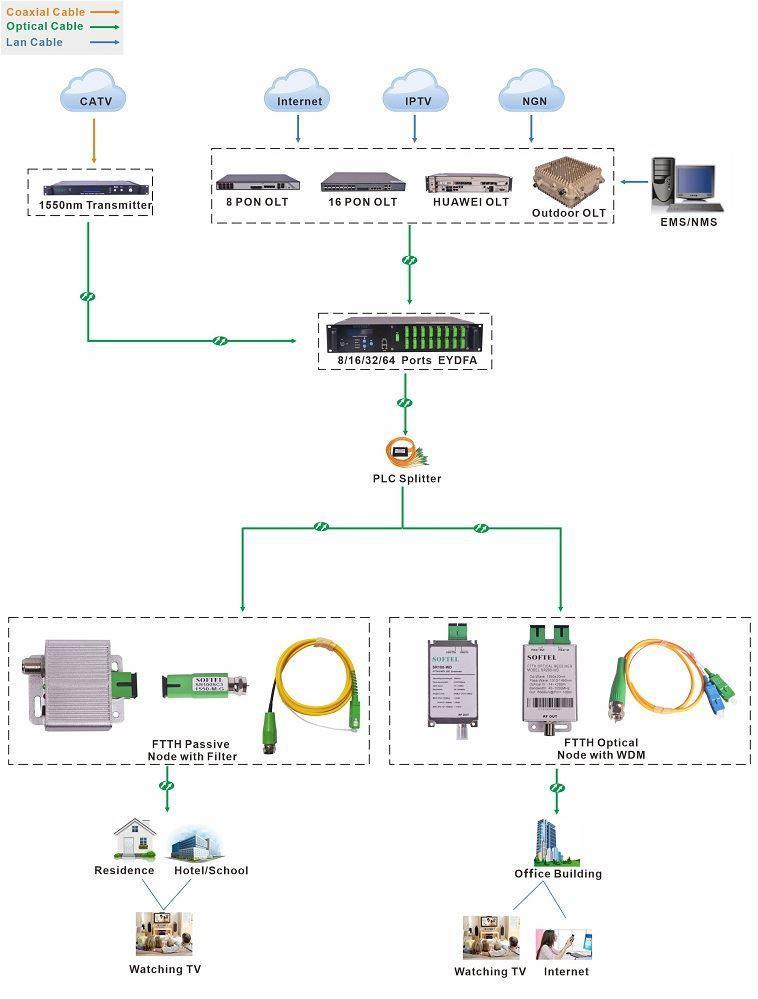

Application du nœud optique extérieur
