Ricevitore ottico CATV in fibra ottica SR2020AW all'ingrosso per FTTH Triple Play 47~1000MHz
Cerchi una soluzione affidabile per ottimizzare la tua rete CATV? Il ricevitore ottico CATV Fiber Node SR2020AW offre prestazioni eccezionali con la sua larghezza di banda
operativa di 47~1000 MHz, basso consumo energetico e capacità triple play convenienti.
Progettato sia per la televisione analogica che digitale, è dotato di un tubo ricevitore
ottico ad alta sensibilità e di un circuito di adattamento a basso rumore, che garantisce
un'ampia gamma dinamica da +2 dBm a -21 dBm. Ideale per applicazioni FTTH, riduce significativamente l'utilizzo delle risorse di potenza ottica e i costi di configurazione della rete.
• Larghezza di banda 47~1000 MHz | • Basso rumore (CNR ≥ 45,3 dB) | • Ampia
gamma dinamica (da +2 dBm a -21 dBm) | • Compatibile con le tecnologie GPON, EPON e FTTx PON | • Custodia in metallo per una maggiore durata
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
SR2020AW, con larghezza di banda operativa di 47~1000 MHz, è un ricevitore ottico FTTH CATV triple play, a basso consumo, ad alte prestazioni e conveniente

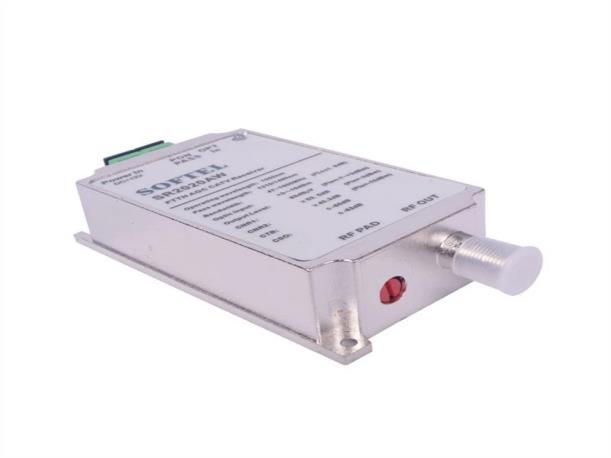

Ricevitore ottico CATV a nodo in fibra
Contatto: Tomleequan
Contatto: Tomleequan Email:

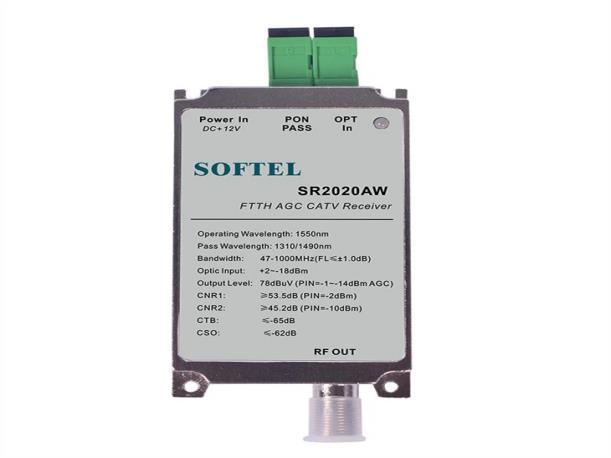

1.0 DESCRIZIONE DEL PRODOTTO del ricevitore ottico CATV del nodo in fibra
SR2020AW, la larghezza di banda operativa di 47~1000MHz, è un ricevitore ottico CATV a nodo in fibra ottica a triplo gioco a bassa potenza, alte prestazioni e conveniente, sia utilizzato nella televisione analogica che in quella digitale. Prodotti con tubo ricevitore ottico ad alta sensibilità e speciale circuito di adattamento a basso rumore. La ricezione ad alta potenza ottica può essere regolata dal livello PAD, riproduzione dell'uscita di limitazione, quindi SR2020AW entro un'ampia gamma dinamica della potenza ottica ricevuta di +2 dBm ~-21 dBm, ha caratteristiche eccellenti.
Triple play, fibra fino a casa, utilizzando SR2020AW è possibile risparmiare molte risorse di potenza dell'amplificatore in fibra ottica. Per gli operatori, può ridurre notevolmente i costi di costruzione della rete.
2.0 CARATTERISTICHE DEL PRODOTTO
1. Rumore extra-basso (modulato al 3,8%, ricezione a -10 dBm, CNR ≥ 45,3 dB)
2. Ampia gamma di potenza ottica di ricezione dinamica: entro Pin=-16, MER≥36,1dB
3. GPON, EPON applicabili, compatibili con qualsiasi tecnologia FTTx PON
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
4. Può risparmiare un gran numero di risorse di potenza ottica, riducendo notevolmente la rete
costo di configurazione
5. Entro la larghezza di banda 47~1000MHz, il tutto con eccellente caratteristica di planarità (FL≤±0.75dB)
6. Custodia in metallo, offre protezione per dispositivi sensibili optoelettronici
7. Elevato livello di output, può essere utilizzato da molti utenti
8. Basso consumo energetico, alte prestazioni, elevato rapporto costi-prestazioni
3.0 APPLICAZIONE PRINCIPALE
1. Cavo CATV FTTH
2. Integrazione di tre reti
3. Connessione FTTH
4.0 INDICAZIONE DELLO STATO
1. Rosso: Nessun ingresso ottico o potenza ottica < -16 dBm
2. Verde: Gamma di potenza ottica ＞-16dBm
Indice tecnico
Prestazione Indice
Caratteristica ottica
Supplem ento
Lunghezza d'onda di lavoro CATV (nm) 1540~1563
Passa lunghezza d'on da (nm) 1310, 1490
Isolamento del canale (dB) ≥40 1550nm e 149 0nm
≥0,85 1310 nm
Responsabilità (A/I)
≥0,9 1550nm
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Ricezione di potenza (dBm) +2~-18
+2~-20
Perdita di ritorno ottica (dB) ≥55
Connettore in fibra otti ca SC/APC
Larghezza di banda di lavoro (MHz)
Da 47 a 1000
Planarità (dB) ≤±0,75
Livello di uscita (dBμV) >78
Funzione RF
TV analogica
Funzione di collegamento
TV digitale
TV analogica (CNR>45dB)
TV digitale (M ER>30dB)
Frequenza
Pin=-1~-14dB m AGC
Perdita di ritorno (dB) ≥14 47 ~ 862 MHz
Impedenza di uscita (Ω) 75
Numero porta di uscita 1
Collegamento RF F-Femmina
Canale di prova (CH) 59CH (PAL-D) OMI (%) 3.8 CNR1 (dB) 53.3 Perno=-2dBm
CNR2 (dB) 45.3 Perno=-10dBm
CTB (dB) ≤-61
Responsabile della sic urezza informatica (dB) ≤-61
Funzione di collegamento OMI (%) 4.3 MER (dB) ≥36 Perno=-16dBm ≥30 Perno=-20dBm
BER (dB) <1.0E-9
Perno:+2~-21d Bm
Caratteristica Alimentazione elettrica (la) CC+12V ±1,0 V
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
generale
Tomleequan
Consumo energetico (Il) ≤3
Lavoro temporaneo
Temperatura di conser vazione
Temperat ura (℃) -20 ~ +55
Temperat ura (℃) Da -40 a 85
Temperatura relativa d el lavoro (%) Da 5 a 95
Misurare (mm)

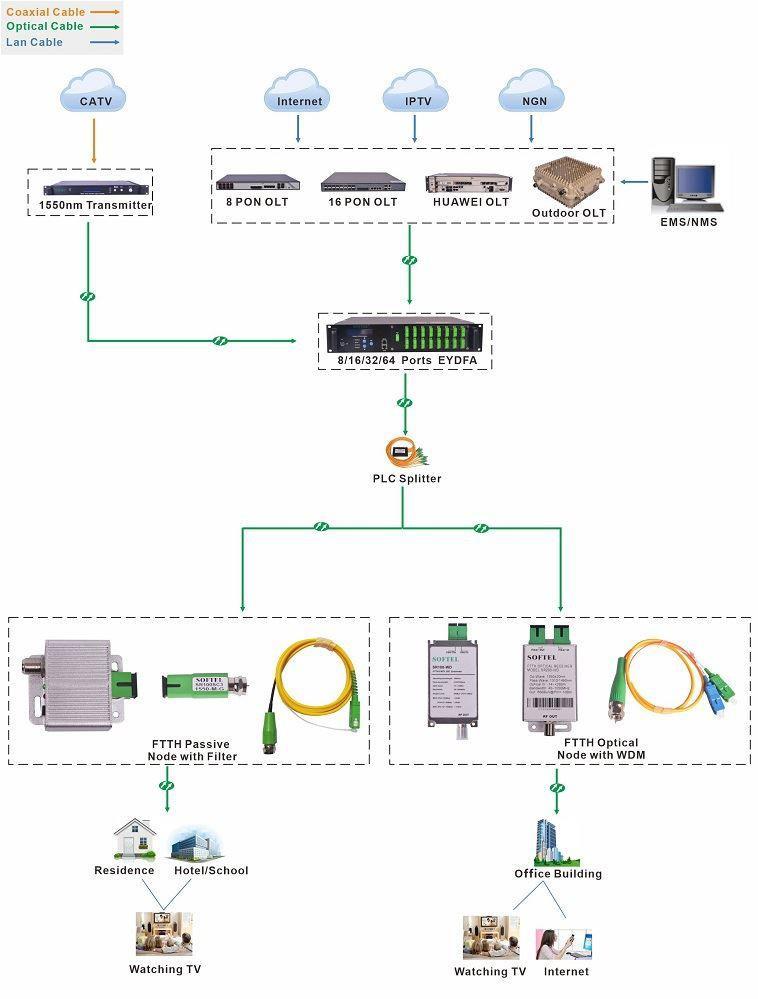

Applicazione del ricevitore ottico CATV del nodo in fibra
Dimensioni: 50×88×22
+12 V CC, 21 0 mA
