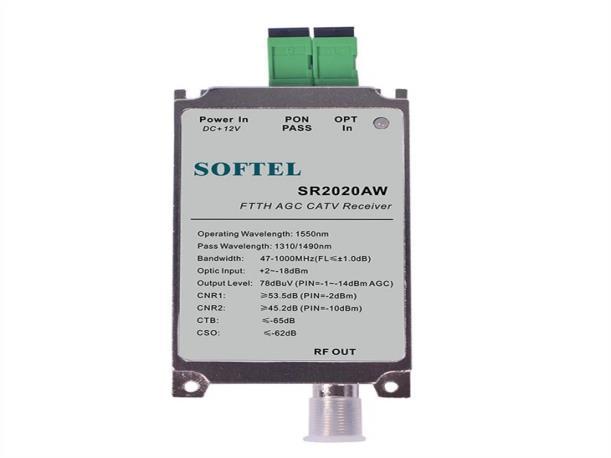

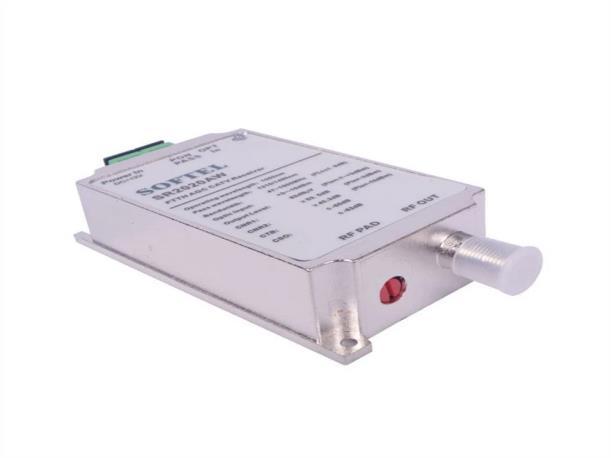

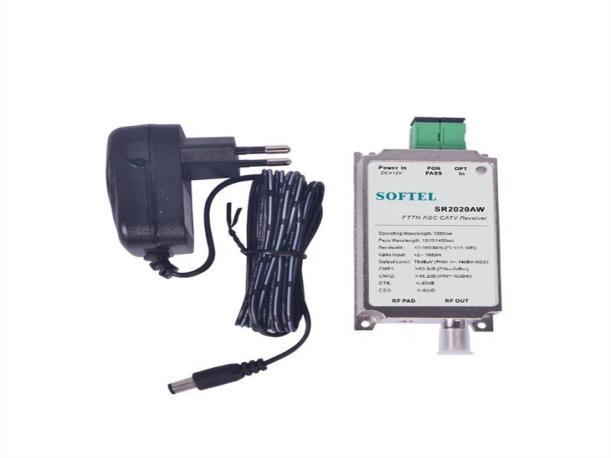

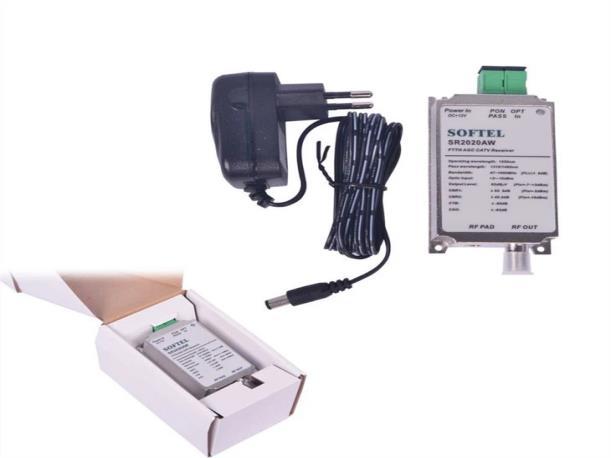

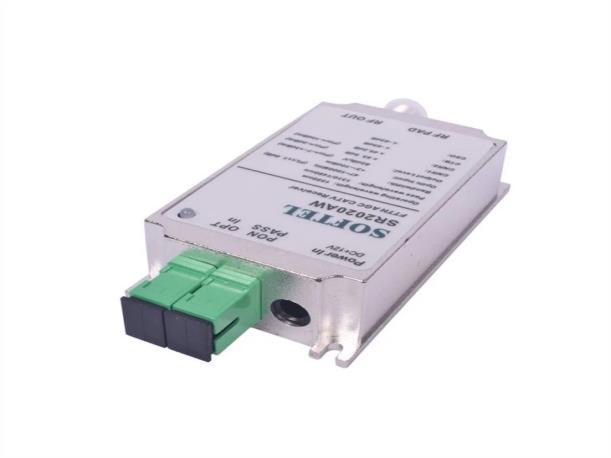

Récepteur optique CATV à nœud de fibre
1.0 DESCRIPTION DU PRODUIT du récepteur optique CATV à nœud de fibre
Le SR2020AW, d'une bande passante de 47 à 1 000 MHz, est un récepteur optique CATV triple play à faible consommation, hautes performances et économique, pour la télévision analogique et numérique. Il est équipé d'un tube récepteur optique haute sensibilité et d'un circuit d'adaptation à faible bruit. La réception à haute puissance optique peut être ajustée par le niveau du PAD et la sortie de limitation de lecture. Le SR2020AW présente ainsi d'excellentes caractéristiques dans une large plage dynamique de puissance optique reçue de +2 dBm à -21 dBm.
Triple play, fibre optique jusqu'au domicile, l'utilisation du SR2020AW permet d'économiser considérablement la puissance de l'amplificateur à fibre optique. Pour les opérateurs, cela peut réduire considérablement les coûts de construction du réseau.
2.0 CARACTÉRISTIQUE DU PRODUIT
1. Bruit extra-faible (3,8 % de modulation, -10 dBm de réception, CNR ≥ 45,3 dB)
2. Large plage de puissance optique de réception dynamique : dans Pin=-16, MER≥36,1 dB
3. GPON, EPON applicable, compatible avec toute technologie PON FTTx
4. Peut économiser un grand nombre de ressources d'énergie optique, réduire considérablement le réseau
coût de configuration
5. Dans une bande passante de 47 à 1 000 MHz, le tout avec une excellente fonction de planéité (FL ≤ ± 0,75 dB)
6. Boîtier métallique, offre une protection pour les appareils optoélectroniques sensibles
7. Niveau de sortie élevé, peut être utilisé par de nombreux utilisateurs
8. Faible consommation d'énergie, hautes performances, rapport coût-performance élevé
3.0 APPLICATION PRINCIPALE
1. CATV FTTH
2. Intégration de trois réseaux
3. FTTH PON
4.0 INDICATION D'ÉTAT
1. Rouge : aucune entrée optique ou puissance optique < -16 dBm
2. Vert : Plage de puissance optique ＞-16 dBm
Index technique
Performance Indice Supplé ment
Longueur d'onde de travail CATV (nm) 1540~15 63
Fonction optique
Longueur d'onde de passage (nm) 1310, 1 490
Isolation des canau x (dB) ≥40 1550 nm et 1490 nm
Responsabilité (A/H) ≥ 0,85 1310 nm
Fonctionnalité RF
Réception de puiss ance (dBm)
Télévision analogique
Fonctionnalité de lien
Télévision numérique
≥0,9 1550 nm
+2~-18
+2~-20
Perte de retour opti que (dB) ≥55
Connecteur de fibre optique SC/APC
Bande passante de travail (MHz) 47~1000
Télévision analogique (CNR>45dB)
Télévision numérique (MER>30dB)
Platitude (dB) ≤±0,75 47~1000MHz
Niveau de sortie (dBμV) >78 Broche = -1~-14 dB m AGC
Perte de retour (dB) ≥14 47 ~ 862 MHz
Impédance de sorti e (Ω) 75
Numéro de port de sortie 1
Raccordement RF F-Femm e
Chaîne de test (CH) 59CH (PAL-D) OMI (%) 3.8
CNR1 (dB) 53,3 Broche = -2 dBm
CNR2 (dB) 45,3 Broche = -10 dBm
CTB (dB) ≤-61
OSC (dB) ≤-61
Fonctionnalité OMI (%) 4.3 MER (dB) ≥36 Broche = -16 dBm ≥30 Broche = -20 dBm
de lien BER (dB) <1,0E-9 Broche : +2~-21 dBm
Alimentation électrique (V) CC + 12 V
Consommation d'én ergie (F) ≤3 +12 V CC, 210 mA
Temporaire de trav ail (℃) -20 ~ + 55
Caractéristiques générales
Température de sto ckage (℃) -40 ~ 85
Température relativ e au travail (%) 5 ~ 95
Taille (mm) 50×88×2 2

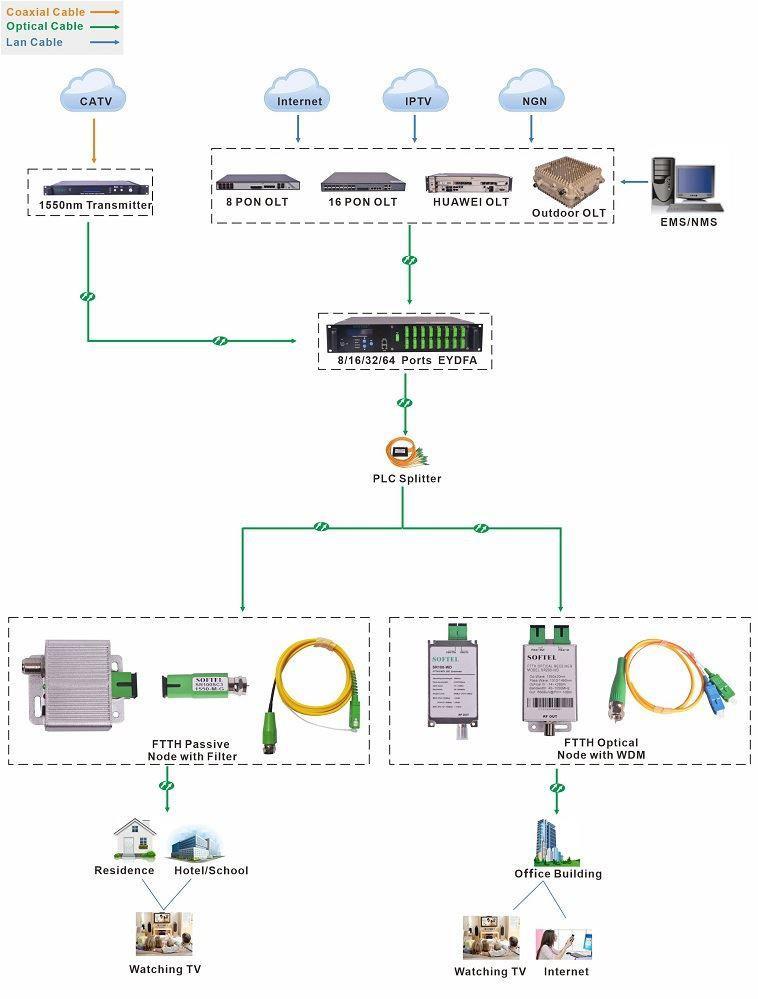

Application du récepteur optique CATV à nœud de fibre
