Manufaktur Großhandel SR2020AW Fiber Node CATV
Optischer Empfänger für FTTH Triple Play 47~1000MHz
Suchen Sie eine zuverlässige Lösung zur Optimierung Ihres CATV-Netzwerks? Der optische CATV-Receiver SR2020AW Fiber Node bietet mit seiner Betriebsbandbreite von 47 bis 1000 MHz, seinem geringen Stromverbrauch und kostengünstigen
Triple-Play-Funktionen außergewöhnliche Leistung. Er ist sowohl für analoges als auch
digitales Fernsehen konzipiert und verfügt über eine hochempfindliche optische Empfangsröhre und eine rauscharme Anpassungsschaltung, die einen großen
Dynamikbereich von +2 dBm bis -21 dBm gewährleistet. Ideal für FTTH-Anwendungen, reduziert er den Verbrauch optischer Energieressourcen und die Netzwerkkonfigurationskosten erheblich.
• 47–1000 MHz Bandbreite | • Geringes Rauschen (CNR ≥ 45,3 dB) | • Weiter
Dynamikbereich (+2 dBm bis -21 dBm) | • Kompatibel mit GPON-, EPON- und
FTTx-PON-Technologien | • Metallgehäuse für verbesserte Haltbarkeit
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227

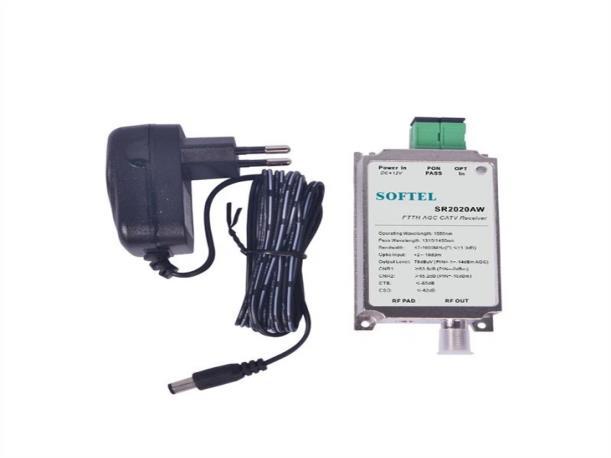

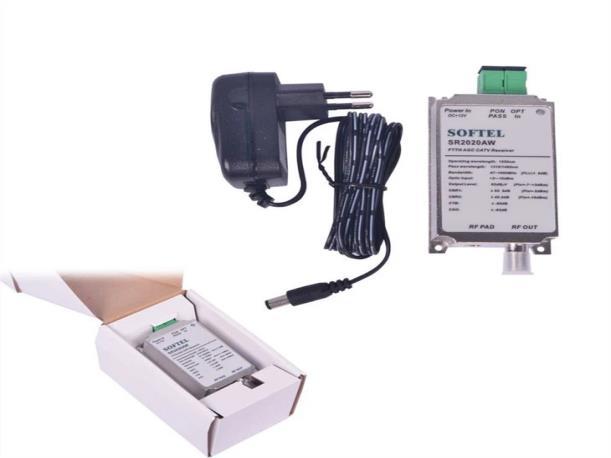

SR2020AW, die Betriebsbandbreite von 47~1000MHz, ist ein energiesparender, leistungsstarker und kostengünstiger Triple-Play-FTTH-CATV-Glasfaserempfänger
Glasfaserknoten Optischer CATV-Empfänger
Kontakt: Tomleequan E-Mail:
1.0 PRODUKTBESCHREIBUNG des optischen Glasfaserknoten-CATV-Empfängers
Der SR2020AW mit einer Betriebsbandbreite von 47–1000 MHz ist ein kostengünstiger Triple-Play-Glasfaser-CATV-Empfänger mit geringem Stromverbrauch, hoher Leistung und hoher Leistung für den Einsatz im analogen und digitalen Fernsehen. Er verfügt über eine hochempfindliche optische Empfangsröhre und eine spezielle rauscharme Anpassungsschaltung. Der Empfang hoher optischer Leistung kann über den PAD-Pegel und die Ausgangsbegrenzung angepasst werden. Dadurch verfügt der SR2020AW über einen großen Dynamikbereich der empfangenen optischen Leistung von +2 dBm bis -21 dBm und bietet hervorragende Eigenschaften.
Triple Play, Glasfaser bis ins Haus: Durch den Einsatz des SR2020AW können erhebliche Stromressourcen für Glasfaserverstärker eingespart werden. Für Betreiber können die Kosten für den Netzwerkaufbau erheblich gesenkt werden.
2.0 PRODUKTFUNKTION
1. Besonders geringes Rauschen (3,8 % Modulation, -10 dBm Empfang, CNR ≥ 45,3 dB)
2. Großer dynamischer optischer Empfangsleistungsbereich: innerhalb von Pin=-16, MER≥36,1 dB
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
3. Anwendbares GPON, EPON, kompatibel mit jeder FTTx PON-Technologie
4. Kann eine große Anzahl optischer Stromressourcen sparen und das Netzwerk erheblich reduzieren
Konfigurationskosten
5. Innerhalb einer Bandbreite von 47 bis 1000 MHz, alle mit hervorragender Flachheitsfunktion (FL ≤ ± 0,75 dB).
6. Metallgehäuse, bietet Schutz für optoelektronische empfindliche Geräte
7. Hoher Ausgangspegel, kann von vielen Benutzern verwendet werden
8. Geringer Stromverbrauch, hohe Leistung, hohe Kostenleistung
3.0 HAUPTANWENDUNG
1. CATV FTTH
2. Integration von drei Netzwerken
3. FTTH PON
4.0 STATUSANZEIGE
1. Rot: Kein optischer Eingang oder optische Leistung < -16 dBm
2. Grün: Optischer Leistungsbereich ＞-16dBm
Technischer Index
Leistung Index
Optische Funktion
Ergän zen
CATV-Arbeitswellen länge (nm) 1540–1563
Durchlasswellenlän ge (nm) 1310, 1490
Kanalisolierung (dB) ≥40 1550 nm und 1490 n m
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
HF-Funktion
Analoges Fernsehen
Link-Funktion
Digitales Fernsehen
Link-Funktion
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Verantwortung (A/W)
Empfangsleistung (dBm)
≥0,85 1310 nm
≥0,9 1550 nm
+2~-18 Analoges Fernsehen (CNR>45dB)
+2~-20 Digitales Fernsehen (MER>30dB)
Optische Rückfluss dämpfung (dB) ≥55
Glasfaseranschluss SC/APC
Arbeitsbandbreite (MHz) 47~1000
Ebenheit (dB) ≤±0,75 47 bis 1000 MHz
Ausgangspegel (dBμ V) >78 Pin = -1 ~ -14 dBm A GC
Rückflussdämpfung (dB) ≥14 47 bis 862 MHz
Ausgangsimpedanz (Ω) 75
Ausgabeportnumm er 1
HF-Anbindung F-Weiblich
Testkanal (CH) 59CH(PALD)
OMI (%) 3.8
CNR1 (dB) 53,3 Pin = -2 dBm
CNR2 (dB) 45,3 Pin = -10 dBm
CTB (dB) ≤-61
CSO (dB) ≤-61
(dB) <1,0E-9
= -16 dBm
= -20 dBm
+2 ~ -21 dBm
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Allgemeine Funktion
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Stromversorgung (V) Gleichstro m+12V ±1,0 V
Stromverbrauch (W) ≤3 +12 VDC, 210 mA
Arbeitstemperatur (℃) -20 ~ +55
Lagertemperatur (℃) -40 ~ 85
Relative Arbeitstem peratur (%) 5 ~ 95
Größe (mm) 50×88×22
Anwendung des optischen Glasfaserknoten-CATV-Empfängers
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
FMUSER ist ein auf Rundfunk- und Fernsehübertragungssysteme sowie die Integration von Hotel-IPTV-Systemen spezialisiertes Unternehmen. Das 2009 gegründete Unternehmen betreut weltweit über 180 Länder. Mehr als 20.000
Fernsehsender, Radiosender und Hotelkunden aus verschiedenen Ländern nutzen das System.
