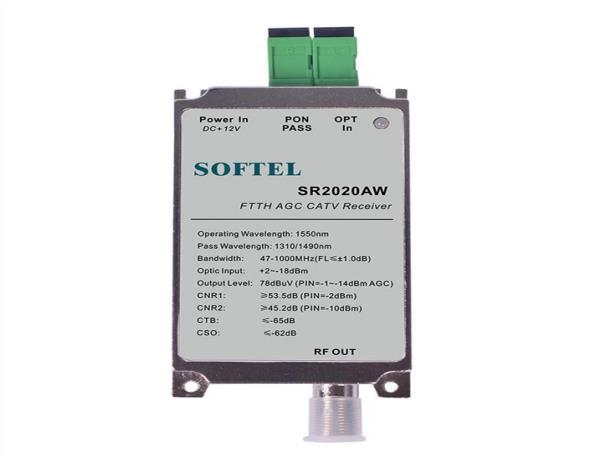

Manufactory Atacado SR2020AW Fibra Nó CATV Receptor Óptico para FTTH Triple Play 47~1000MHz
Procurando uma solução confiável para otimizar sua rede CATV? O receptor óptico CATV
Fiber Node SR2020AW oferece desempenho excepcional com sua largura de banda operacional de 47~1000MHz, baixo consumo de energia e recursos triple play econômicos. Projetado para televisão analógica e digital, ele apresenta um tubo receptor
óptico de alta sensibilidade e um circuito de correspondência de baixo ruído, garantindo uma ampla faixa dinâmica de +2 dBm a -21 dBm. Ideal para aplicações FTTH, ele reduz significativamente o uso de recursos de energia óptica e os custos de configuração de rede.
• Largura de banda de 47~1000MHz | • Baixo ruído (CNR ≥ 45,3dB) | • Ampla faixa
dinâmica (+2 dBm a -21 dBm) | • Compatível com tecnologias GPON, EPON e FTTx PON
| • Caixa de metal para maior durabilidade
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
SR2020AW, a largura de banda operacional de 47~1000MHz, é umreceptor óptico FTTH CATV triple play de baixo consumo de energia, alto desempenho e custo-benefício
Receptor óptico CATV de nó de fibra
Contato: Tomleequan E-mail:
+8613922702227
1.0 DESCRIÇÃO DO PRODUTO do receptor óptico CATV de nó de fibra
SR2020AW, a largura de banda operacional de 47~1000MHz, é umreceptor óptico CATV de nó de fibra de baixo consumo, alto desempenho e custo-efetivo, triple play, seja usado em televisão analógica ou televisão digital. Produtos com tubo receptor óptico de alta sensibilidade e circuito especial de correspondência de baixo ruído. A recepçãoemalta potência óptica podeser ajustada pelo nívelPAD, reproduzindoa saída limitante, entãoSR2020AW dentro de uma grande faixa dinâmica da potência óptica recebida de +2 dBm ~-21dBm, tem excelentes características.
Triple play, fibra para a casa, usar o SR2020AW pode economizar muitos recursos de energia do amplificador de fibra óptica. Para as operadoras, pode reduzir muito o custo de construção da rede.
2.0 CARACTERÍSTICAS DO PRODUTO
1. Ruído extrabaixo (modulação de 3,8%, recepção de -10 dBm, CNR ≥ 45,3 dB)
2. Ampla faixa de potência óptica de recepção dinâmica: dentro do pino = -16, MER≥36,1dB
3. GPON aplicável, EPON, compatível com qualquer tecnologia FTTx PON
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
4. Pode economizar uma grande quantidade de recursos de energia óptica, reduzindo significativamente a rede custo de configuração
5. Dentro da largura de banda de 47~1000MHz, todos com excelente característica de planura (FL≤±0,75dB)
6. Caixa de metal, oferece proteção para dispositivos optoeletrônicos sensíveis
7. Alto nível de saída, pode ser usado por muitos usuários
8. Baixo consumo de energia, alto desempenho, alto custo-benefício
3.0 APLICAÇÃO PRINCIPAL
1. TV a cabo FTTH
2. Integração de três redes
3. FTTH PON
4.0 INDICAÇÃO DE STATUS
1. Vermelho: Sem entrada óptica ou potência óptica < -16dBm
2. Verde: Faixa de potência óptica ＞-16dBm
Índice Técnico
Desempenho Índice
Característica Óptica
Suplem ento
Comprimento de onda de trabalho CATV (nm) 1540~1563
Comprimento de onda de passagem (nm) 1310, 1490
Isolamento de canal (em d B) ≥40 1550 nm e 1490 nm
Responsabilidade (A/O)
≥0,85 1310 nm
≥0,9 1550 nm
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Recurso RF
TV analógica
Recurso de link
TV digital
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Recebendo energia (em dB m) +2~-18
+2~-20
Perda de retorno óptico (em d B) ≥55
Conector de fibra óptica SC/APC
Largura de banda de trabalho (MHz) 47~1000
TV analógica (C NR>45dB)
TV digital (ME R>30dB)
Planicidade (em d B) ≤±0,75 47~1000MHz
Nível de saída (dBμV) >78 Pino=-1~-14dBm AGC
Perda de retorno (em d B) ≥14 47 ~ 862MHz
Impedância de saída (Ω) 75
Número da porta de saída 1
Conexão RF F-Feminino
Canal de teste (CH) 59CH(PAL-D)
OMI (%) 3.8
CNR1 (em d B) 53,3 Pino=-2dBm
CNR2 (em d B) 45,3 Pino=-10dBm
CTB (em d B) ≤-61
OSC (em d B) ≤-61
Recurso de link OMI (%) 4.3 MAIS (em d B) ≥36 Pino=-16dBm ≥30 Pino=-20dBm
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Característica geral
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
BER (em d B) <1.0E-9 Pino:+2~-21dBm
Fonte de energia (V) Corrente contínua + 12 V ±1,0 V
Consumo de energia (C) ≤3 +12 VCC, 210 m A
Tempo de trabalho (℃) -20 ~ +55
Temperatura de armazena mento (℃) -40 ~ 85
Temperatura relativa de tr abalho (%) 5 ~ 95
Tamanho (milíme tros) 50×88×22

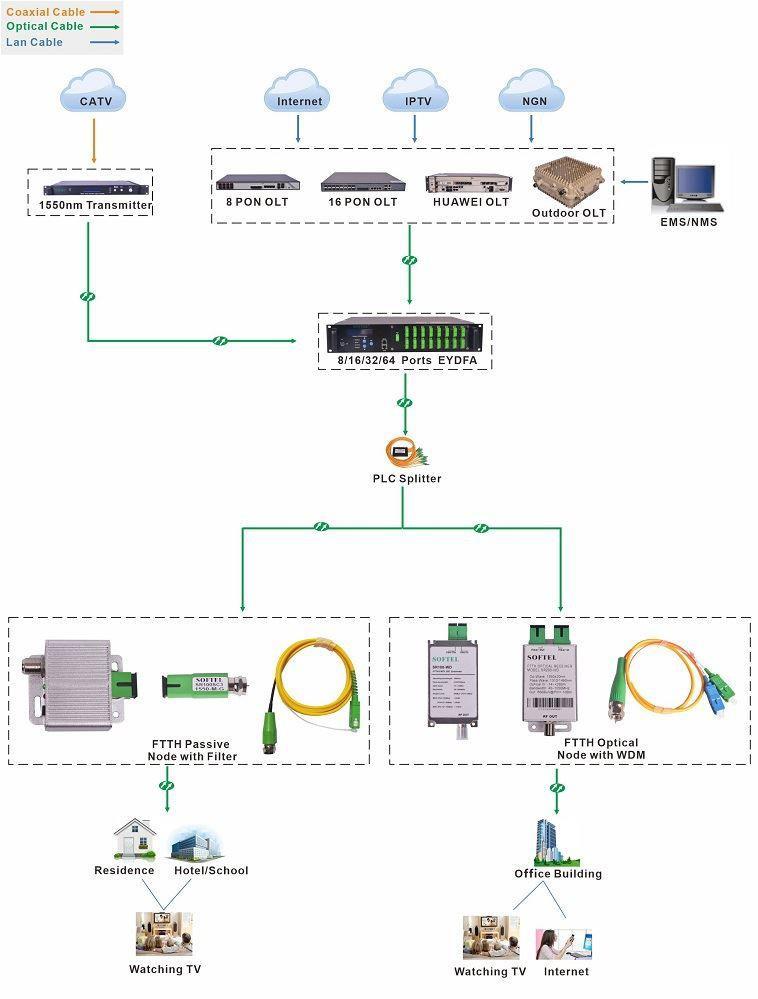

Aplicação do receptor óptico CATV de nó de fibra
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
Contato: Tomleequan E-mail: sales@fmuser.com whatsapp: +8613922702227
A FMUSER é uma empresa especializada em sistemas de transmissão de televisão e transmissão e integração de sistemas de IPTV de hotéis. A empresa foi fundada em 2009 e atendeu mais de 180 países em todo o mundo. Mais de 20.000 estações de televisão, estações de rádio e clientes de hotéis de diferentes.
