Ricevitore ottico in fibra FTTx all'ingrosso di fabbrica per CATV FTTH con livello di uscita di 68 dBμV
Cerchi una soluzione affidabile ed efficiente dal punto di vista energetico per reti in fibra ottica fino a casa (FTTH)? Il ricevitore ottico in fibra FTTx è un convertitore ottico-RF
CATV FTTH ad alte prestazioni progettato per un'integrazione perfetta in reti di televisione digitale e triple-play. Senza alimentazione richiesta, garantisce un consumo energetico pari a zero, offrendo al contempo un livello di uscita di 68 dBμV a Pin=-1 dBm. Il suo design compatto e il tubo di ricezione ottico ad alta sensibilità lo rendono ideale per applicazioni di integrazione CATV FTTH, PON e tre reti.
• Nessuna alimentazione richiesta | • Larghezza di banda di lavoro 45~1050 MHz | • Livello di uscita 68 dBμV | • Compatto ed efficiente dal punto di vista energetico | • Ideale per reti CATV FTTH e PON
Il ricevitore in fibra ottica FTTx è un convertitore da ottica FTTH CATV a RF.
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Tomleequan
Breve introduzione del ricevitore ottico in fibra FTTx

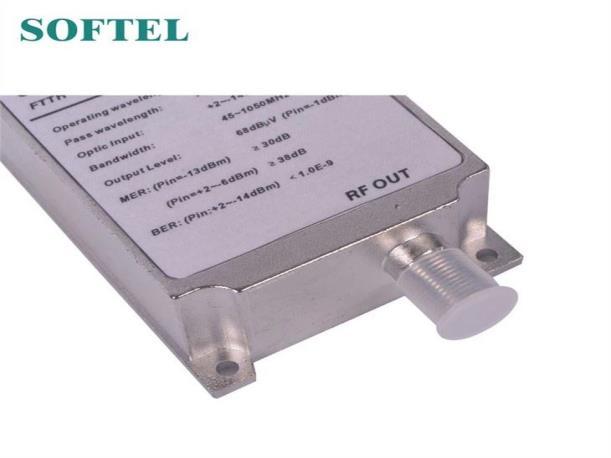

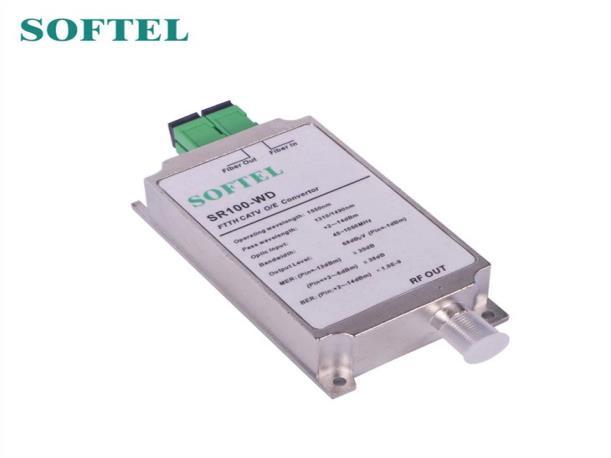

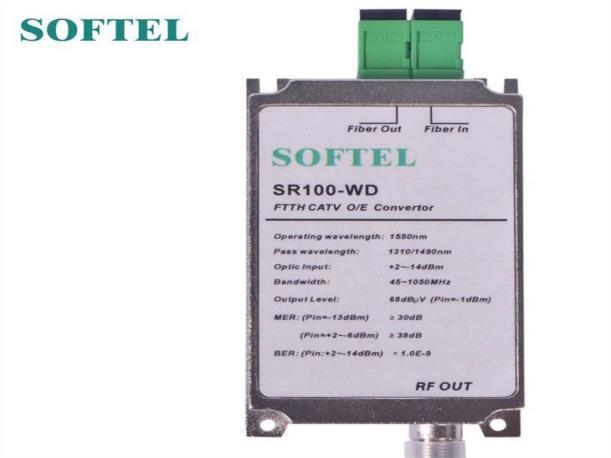

Nodo ottico in fibra Ftth Mini per la televisione digitale, fibra fino a casa. Questa macchina adotta il tubo di ricezione ottica ad alta sensibilità, senza alimentazione, nessun consumo di energia. Quando il livello di potenza di uscita ottica in ingresso Pin = -1 dBm, Vo = 6 8 dB V, può essere economicamente e flessibilmente applicare l'integrazione di tre reti, fibra fino all'applicazione di rete domestica. Aspetto SR100 dello smalto, ci sono due tipi di selezione della modalità ottica:
1. SR100: lunghezza d'onda operativa CATV 1260~1620nm.
2. SR100/WF: filtro integrato da 1310/1490 nm, adatto per sistemi a tripla lunghezza d'onda a fibra singola, lunghezza d'onda operativa CATV 1550 nm.
Caratteristiche del prodotto del ricevitore ottico in fibra FTTx
1. Nessuna alimentazione richiesta
2. Larghezza di banda di lavoro 45~1050MHz
3. Livello di uscita = 68 dBμV (Pin = -1 dBm)
Applicazione principale
1. Cavo CATV FTTH
2. Integrazione di tre reti
3. Connessione FTTH

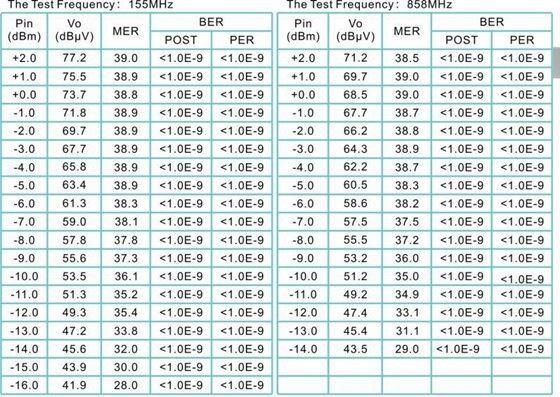

Dati di prova
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Contatto: Tomleequan Email:
Indice tecnico
Elementi
Caratteristica ottica Unità Indice Supplemento
Lunghezza d'onda di lavoro CATV (nm)
dal 1260 al 1 620 SR100 1540~1563 SR100/WF
Isolamento del can ale (dB) ≥40 1550nm e 14 90nm
≥0,85 1310 nm
Caratteristica ottica
Responsabilità (A/I)
≥0,9 1550nm
Ricezione di potenz a (dBm) +2~-14
Perdita di ritorno ot tica (dB) ≥55
SC/APC
Connettore in fibra ottica
Modello SR1 00-SC
FC/APC Modello SR1
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Funzione RF
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Larghezza di banda di lavoro (MHz) Frequenza: 45~1050 MHz
Livello di uscita (dBμV) >68
00-FC
TV digitale (Pin=-1dBm)
Perdita di ritorno (dB) ≥14 Frequenza
Impedenza di uscit a (Ω) 75
Numero porta di us cita 1
Collegamento RF F-Femmina
MER (dB)
Caratteristica generale
BER
≥38
≥30
Caratteristica della TV digitale OMI (%) 4.3
<1.0E-9
Lavoro temporaneo Temperat ura (℃) -20~+55
Temperatura di con servazione Temperat ura (℃) -40~85
Temperatura relativ a del lavoro (%) Da 5 a 95
Dimensioni: 2 3×53×12
Perno=-1dBM
Perno=-13dB m
Perno:+2~-14 dBm
Dimensioni (L)×(P) ×(A) (mm)
Ф13×28
Dimensioni: 5 0×88×22

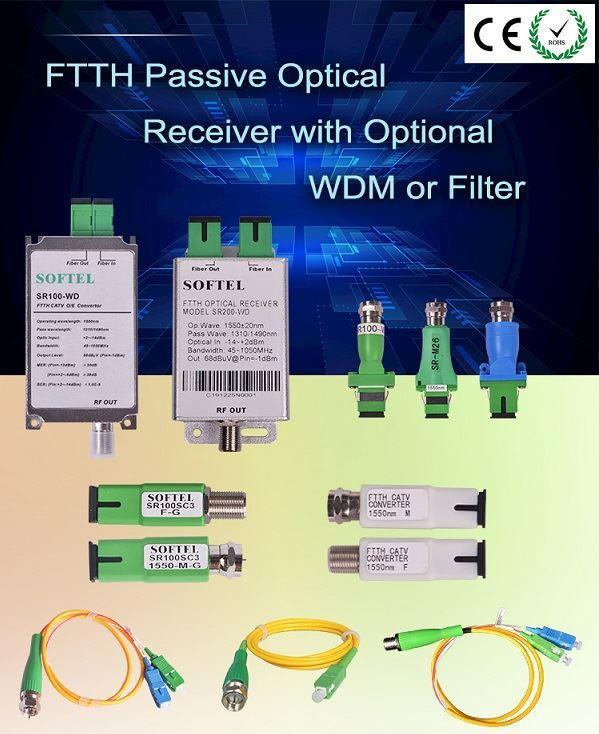

Tipo A (tipo smalto)
Tipo B (tipo f ibra)
Tipo C (tipo scatola)
