Manufaktur Großhandel FTTx Glasfaser-Empfänger für CATV
FTTH mit 68 dBμV Ausgangspegel
Suchen Sie eine zuverlässige und energieeffiziente Lösung für Fiber-to-the-Home-Netze (FTTH)? Der FTTx Fiber Optical Receiver ist ein leistungsstarker FTTH-CATV-Optik-zu-HF-Konverter für die nahtlose Integration in digitale Fernseh- und Triple-Play-Netze. Da er keine Stromversorgung benötigt, verbraucht er keinen Strom und liefert einen Ausgangspegel von 68 dBμV bei Pin=-1 dBm. Dank seines kompakten
Designs und der hochempfindlichen optischen Empfangsröhre eignet er sich ideal für CATV-FTTH-, PON- und Drei-Netz-Integrationsanwendungen.
• Kein Strom erforderlich | • Arbeitsbandbreite 45~1050MHz | • Ausgangspegel 68dBμ V | • Kompakt und energieeffizient | • Ideal für CATV FTTH- und PON-Netzwerke

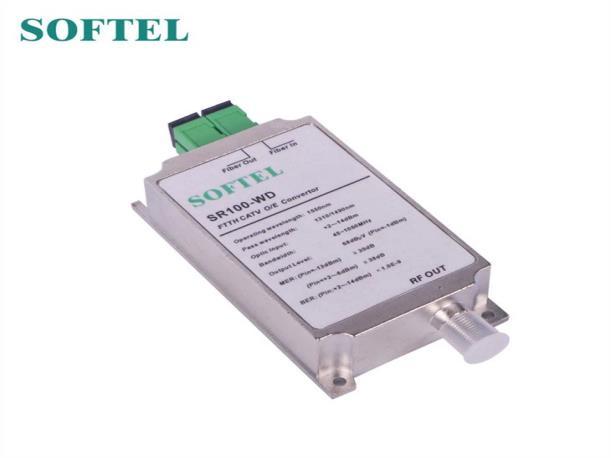

Der FTTx-Glasfaserempfänger ist ein FTTH-CATV-Optik-zu-HF-Konverter.
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail: sales@fmuser.com
Kurze Einführung in den FTTx-Glasfaserempfänger
FTTH Mini-Glasfaserknoten für digitales Fernsehen, Glasfaser bis ins Haus. Das Gerät verfügt über eine hochempfindliche optische Empfangsröhre und benötigt keine Stromversorgung. Bei einem optischen Eingangsleistungspegel von Pin = -1 dBm und Vo = 6,8 dB V ermöglicht dies eine wirtschaftliche und flexible Integration von drei Netzwerken, Glasfaser bis ins Haus. SR100 ist emailliert und bietet zwei Möglichkeiten zur Auswahl des optischen Modus:
1. SR100: CATV-Betriebswellenlänge 1260–1620 nm.
2. SR100/WF: Eingebauter 1310/1490-nm-Filter, geeignet für Einzelfaser-Dreifachwellenlängensystem, CATV-Betriebswellenlänge 1550 nm.
Produktmerkmale des FTTx-Glasfaserempfängers
1. Kein Strom erforderlich
2. Arbeitsbandbreite 45 ~ 1050 MHz
3. Ausgangspegel = 68 dBμV (Pin = -1 dBm)
Hauptanwendung
1. CATV FTTH
2. Integration dreier Netzwerke
3. FTTH PON
Testdaten
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Technischer Index
Artikel Optisches Merkmal Einhe it Index Ergänzen
CATV-Arbeitswellenl änge (nm)
Optisches Merkmal
1260~1620 SR100 1540–1563 SR100/WF
Kanalisolierung (dB) ≥40 1550 nm und 1490 nm
Verantwortung (A/ W) ≥0,85 1310 nm ≥0,9 1550 nm
Empfangsleistung (dB m) +2~-14
Optische Rückflussdä mpfung (dB) ≥55
SC/APC SR100-SC
Glasfaseranschluss
FC/APC SR100-FC
HF-Funktion Arbeitsbandbreite (MH 45 bis 1050
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
DigitalTV-Funk tion
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
z) MHz
Ausgangspegel (dBμ V) >68
Digitales Fernsehen (Pin =-1dBm)
Rückflussdämpfung (dB) ≥14 47 bis 862 MHz
Ausgangsimpedanz (Ω) 75
Ausgabeportnummer 1
HF-Anbindung F-Weiblich
OMI (%) 4.3 MER (dB)
≥38 Pin = -1 dBM
≥30 Pin = -13 dBm
Allgemeine Funktion
BER
<1,0E-9 Stift: +2 ~ -14 dBm
Arbeitstemperatur (℃) -20 bis +55
Lagertemperatur (℃) -40 bis 85 ° C
Relative Arbeitstempe ratur (%) 5~95
23×53×12 Typ A (Emaille-Typ)
Größe (B) × (T) × (H) (mm)
Ф13×28 B-Typ (Fasertyp)
50×88×22 C-Typ (Kastentyp)
