Fabbrica all'ingrosso Ftth Mini nodo ottico in fibra per CATV
FTTH e sistemi a tripla lunghezza d'onda
Cerchi una soluzione conveniente ed efficiente dal punto di vista energetico per reti in fibra fino a casa? Il Ftth Mini Fiber Optical Node è un convertitore ottico FTTH CATV
passivo compatto in RF progettato per un'integrazione senza soluzione di continuità in sistemi a tripla lunghezza d'onda. Senza alimentazione elettrica richiesta e con un tubo di ricezione ottico ad alta sensibilità, fornisce un livello di uscita di 68 dBμV a Pin=-1 dBm, garantendo prestazioni affidabili per applicazioni di televisione digitale e FTTH. Ideale per CATV FTTH, integrazione a tre reti e sistemi FTTH PON, questo dispositivo funziona su una larghezza di banda di 45~1050 MHz e supporta lunghezze d'onda da 1260~1620 nm.
• Nessun consumo energetico | • Elevato livello di uscita (68 dBμV) | • Compatibilità con tripla lunghezza d'onda | • Design compatto e durevole | • Ideale per sistemi CATV FTTH e PON
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227

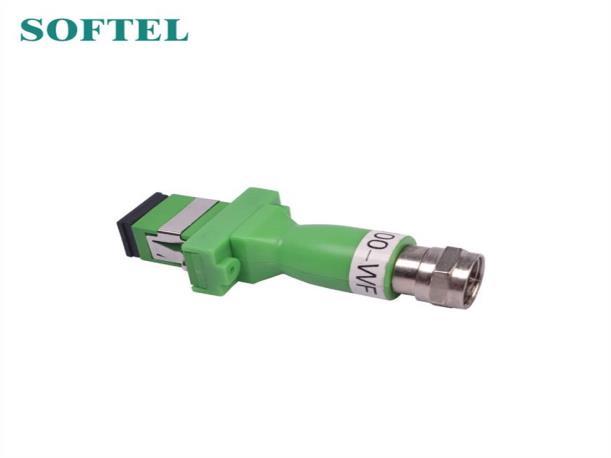

Nodo in fibra ottica Ftth Mini
Breve introduzione del nodo in fibra ottica Ftth Mini
Nodo ottico in fibra Ftth Mini per la televisione digitale, fibra fino a casa. Questa macchina adotta il tubo di ricezione ottica ad alta sensibilità, senza alimentazione, nessun consumo di energia. Quando il livello di potenza di uscita ottica in ingresso Pin = -1 dBm, Vo = 6 8 dB V, può essere economicamente e
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Tomleequan

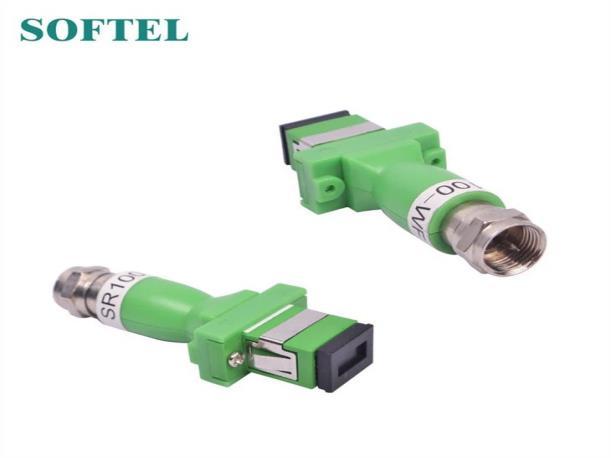

flessibilmente applicare l'integrazione di tre reti, fibra fino all'applicazione di rete domestica. Aspetto SR100 dello smalto, ci sono due tipi di selezione della modalità ottica:
1. SR100: lunghezza d'onda operativa CATV 1260~1620nm.
2. SR100/WF: filtro integrato da 1310/1490 nm, adatto per sistemi a triplalunghezza d'onda a fibra singola, lunghezza d'onda operativa CATV 1550 nm.
Caratteristica del prodotto
1. Nessuna alimentazione richiesta
2. Larghezza di banda di lavoro 45~1050MHz
3. Livello di uscita = 68 dBμV (Pin = -1 dBm)
Applicazione principale
1. Cavo CATV FTTH
2. Integrazione di tre reti
3. Connessione FTTH

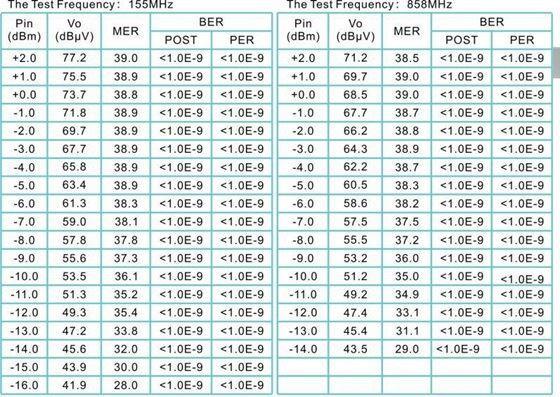

Dati di prova
Indice tecnico
Elementi
Caratteristica ottica Unità Indice Supplemento
Caratteristica Lunghezza d'onda (nm) dal 1260 al 1 SR100
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
ottica di lavoro CATV 620 1540~1563 SR100/WF
Isolamento del can ale (dB) ≥40 1550nm e 14 90nm
≥0,85 1310 nm
Responsabilità (A/I)
≥0,9 1550nm
Ricezione di potenz a (dBm) +2~-14
Perdita di ritorno ot tica (dB) ≥55
SC/APC
Funzione RF
Connettore in fibra ottica
FC/APC
Larghezza di banda di lavoro (MHz) Frequenza: 45~1050 MHz
Modello SR1 00-SC
Modello SR1 00-FC
Livello di uscita (dBμV) >68 TV digitale (Pin=-1dBm)
Perdita di ritorno (dB) ≥14 Frequenza
Impedenza di uscit a (Ω) 75
Numero porta di us cita 1
Collegamento RF F-Femmina
Caratteristica della TV digitale OMI (%) 4.3 MER (dB)
BER
≥38 Perno=-1dBM
≥30
<1.0E-9
Caratteristica Lavoro temporaneo Temperat -20~+55
Perno=-13dB m
Perno:+2~-14 dBm
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
Contatto: Tomleequan Email: sales@fmuser.com whatsapp: +8613922702227
generale ura (℃)
Temperatura di con servazione Temperat ura (℃) -40~85
Temperatura relativ a del lavoro (%) Da 5 a 95
Dimensioni: 2 3×53×12
Tipo A (tipo smalto)
Dimensioni (L)×(P) ×(A) (mm)
Ф13×28
Dimensioni: 5 0×88×22
Chi siamo
Tipo B (tipo f ibra)
Tipo C (tipo scatola)
