Manufaktur Großhandel Ftth Mini Fiber Optical Node für CATV FTTH und Dreifachwellenlängensysteme
Suchen Sie eine kostengünstige und energieeffiziente Lösung für Glasfasernetze? Der Ftth Mini Fiber Optical Node ist ein kompakter, passiver FTTH-CATV-Optik-zu-HF-Konverter, der für die nahtlose Integration in Dreiwellenlängensysteme entwickelt wurde. Ohne Stromversorgung und mit einer hochempfindlichen optischen Empfangsröhre liefert er einen Ausgangspegel von 68 dBμ
V bei Pin = -1 dBm und gewährleistet so zuverlässige Leistung für digitales Fernsehen und FTTH-Anwendungen. Ideal für CATV-FTTH, Dreinetzintegration und FTTH-PON-Systeme.
Dieses Gerät arbeitet mit einer Bandbreite von 45 bis 1050 MHz und unterstützt Wellenlängen von 1260 bis 1620 nm.
• Kein Stromverbrauch | • Hoher Ausgangspegel (68 dBμV) | • Dreifache
Wellenlängenkompatibilität | • Kompaktes und langlebiges Design | • Ideal für CATV-FTTH- und PON-Systeme
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227

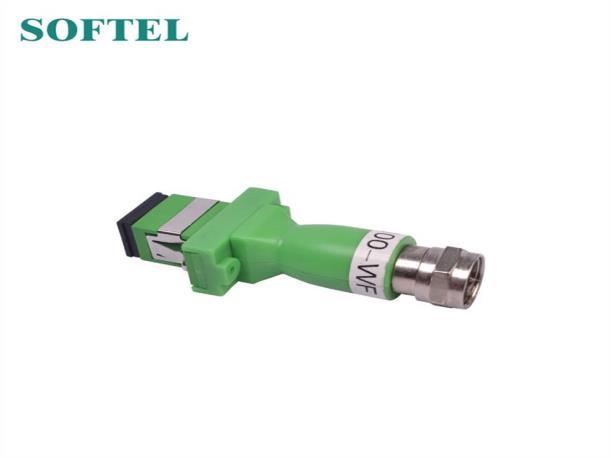

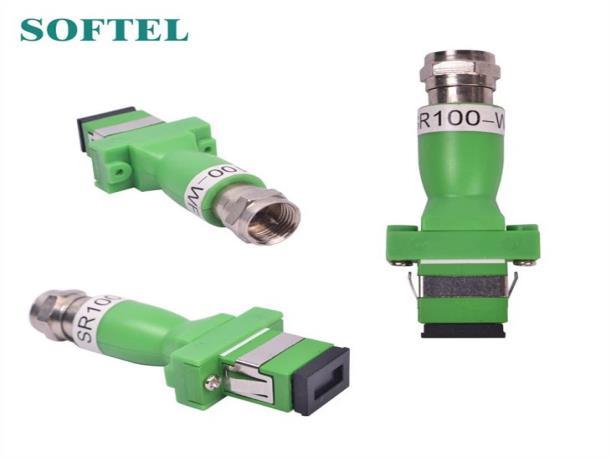

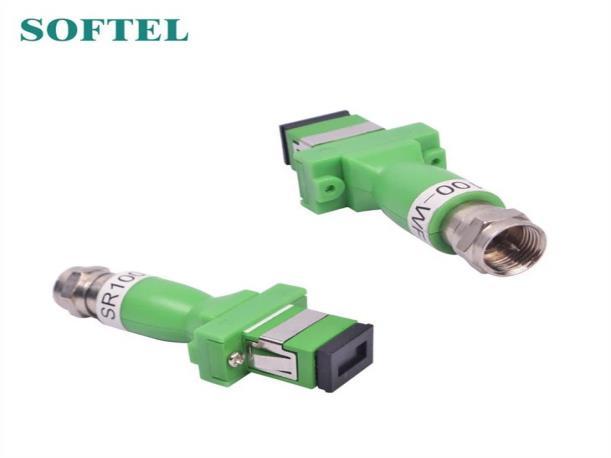

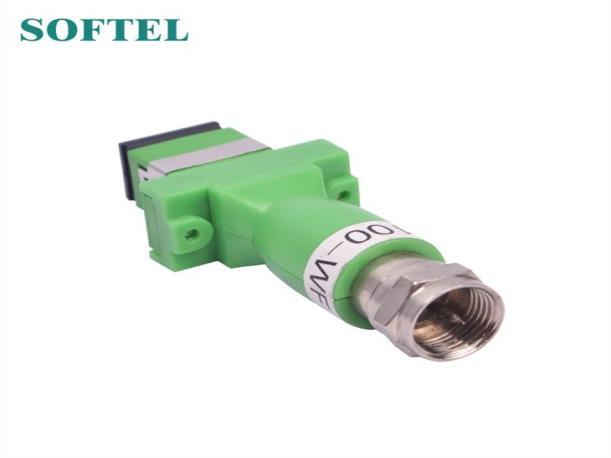

Der Ftth Mini Fiber Optical Node ist ein FTTH CATV-Optik-zu-HF-Konverter.
FTTH Mini-Glasfaserknoten
Kurze Einführung in den optischen Ftth-Mini-Glasfaserknoten
FTTH Mini-Glasfaserknoten für digitales Fernsehen, Glasfaser bis ins Haus. Das Gerät verfügt über eine hochempfindliche optische Empfangsröhre und benötigt keine Stromversorgung. Bei einem optischen Eingangsleistungspegel von Pin = -1 dBm und Vo = 6,8 dB V ermöglicht dies eine wirtschaftliche und flexible Integration von drei Netzwerken, Glasfaser bis ins Haus. SR100 ist emailliert und bietet zwei Möglichkeiten zur Auswahl des optischen Modus:
1. SR100: CATV-Betriebswellenlänge 1260–1620 nm.
2. SR100/WF: Eingebauter 1310/1490-nm-Filter, geeignet für Einzelfaser-Dreifachwellenlängensystem, CATV-Betriebswellenlänge 1550 nm.
Produktmerkmal
1. Kein Strom erforderlich
2. Arbeitsbandbreite 45 ~ 1050 MHz
3. Ausgangspegel = 68 dBμV (Pin = -1 dBm)
Kontakt:
Hauptanwendung
1. CATV FTTH
2. Integration dreier Netzwerke
3. FTTH PON

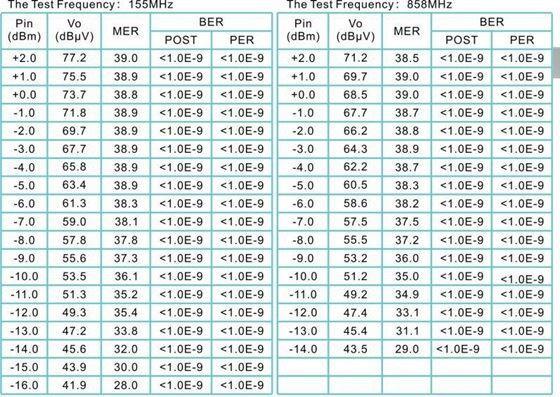

Testdaten
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
Technischer Index
Artikel Optisches Merkmal Einhe it Index Ergänzen
CATV-Arbeitswellenl änge (nm) 1260~1620 SR100 1540–1563 SR100/WF
Kanalisolierung (dB) ≥40 1550 nm und 1490 nm
Optisches Merkmal
Verantwortung (A/ W)
≥0,85 1310 nm
≥0,9 1550 nm
Empfangsleistung (dB m) +2~-14
Optische Rückflussdä mpfung (dB) ≥55
Glasfaseranschluss SC/APC SR100-SC
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
HF-Funktion
DigitalTV-Funk tion
Kontakt: Tomleequan E-Mail: sales@fmuser.com WhatsApp: +8613922702227
FC/APC SR100-FC
Arbeitsbandbreite (MH z) 45 bis 1050 MHz
Ausgangspegel (dBμ V) >68
Digitales Fernsehen (Pin =-1dBm)
Rückflussdämpfung (dB) ≥14 47 bis 862 MHz
Ausgangsimpedanz (Ω) 75
Ausgabeportnummer 1
HF-Anbindung F-Weiblich
OMI (%) 4.3 MER (dB)
≥38 Pin = -1 dBM
≥30 Pin = -13 dBm
Allgemeine Funktion
BER
<1,0E-9 Stift: +2 ~ -14 dBm
Arbeitstemperatur (℃) -20 bis +55
Lagertemperatur (℃) -40 bis 85 ° C
Relative Arbeitstempe ratur (%) 5~95
23×53×12 Typ A (Emaille-Typ)
Größe (B) × (T) × (H) (mm)
Über uns
Ф13×28 B-Typ (Fasertyp)
50×88×22 C-Typ (Kastentyp)
